适配Tu-134A纸模飞机的D30-II型发动机结构

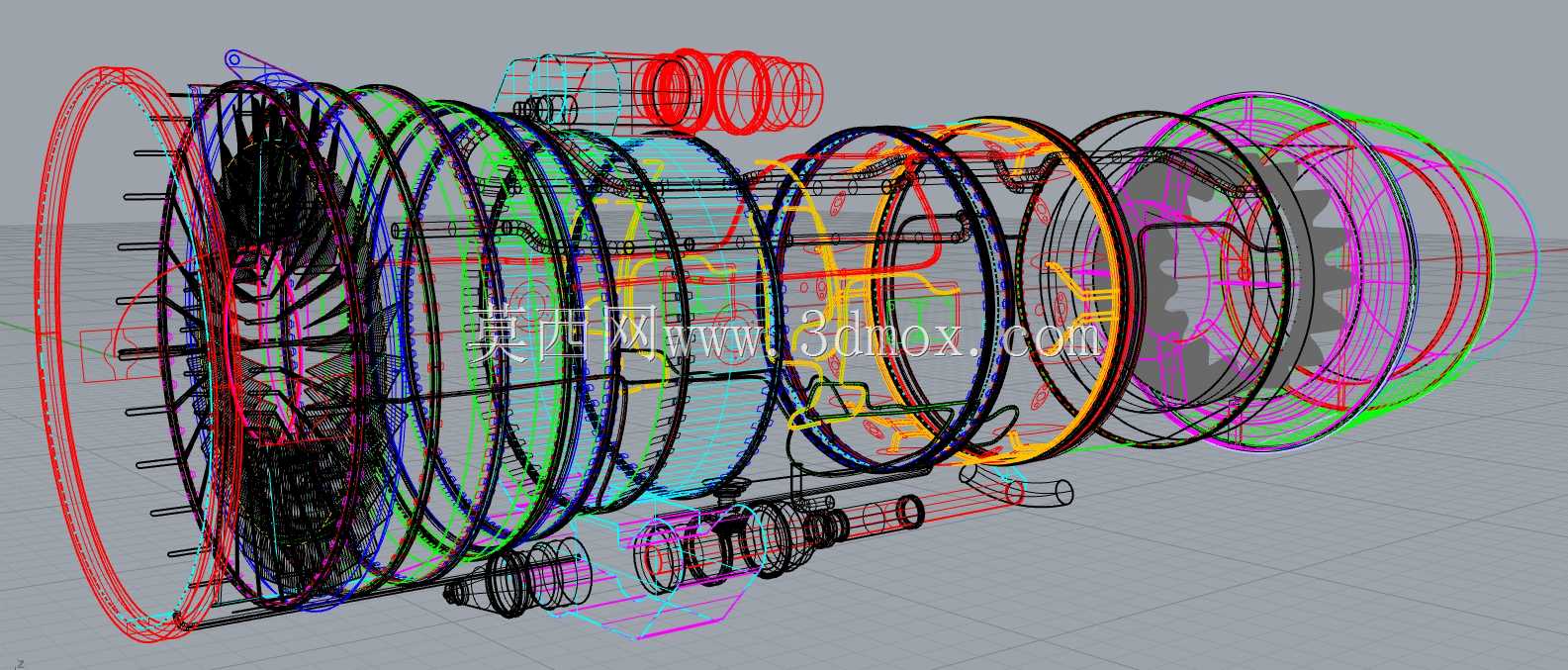

　　在航空模型制作尤其是等比例纸模的开发环节，动力单元的结构还原度直接决定整机组装完成后的拟真效果，这款适配Tu-134A纸模飞机的D30-II型发动机结构，完全按照1:33的缩放比例完成全层级结构建模，覆盖从进气道唇口到尾喷口调节段的全部内部承力框架、管路排布与外部附件轮廓。从实际应用场景来看，该结构并非面向真实航空动力的工程试制，而是服务于高精度静态纸模的裁切、折叠与组装工序，建模过程中特意将不同层级的机匣、支撑环、燃油管路、引气管路按照纸模制作的分层逻辑做了结构拆分，每一层轮廓都对应纸模裁切时的独立零件，避免不同功能结构的轮廓线重叠导致制作时出现识别误差。

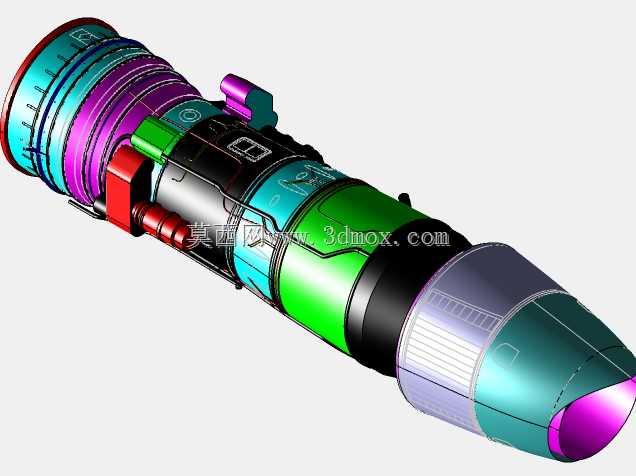

　　从设计思路上看，建模时优先还原了D30-II发动机的核心结构特征：进气道的防冰管路排布、低压压气机机匣的多层支撑环结构、高压压气机段的附件机匣轮廓、燃烧室段的外部管路走向、涡轮段的热端支撑结构以及尾喷口的收敛调节片轮廓，所有结构的相对位置严格按照真实发动机的布局比例缩放，没有为了简化制作而随意删减核心识别特征，哪怕是直径不足1mm的细小外部管路，也按照比例保留了走向与固定点位置，确保组装完成后从任意角度观察都能对应真实发动机的结构特征。

　　考虑到纸模组装的实际需求，建模时对所有结构的安装边界做了适配性调整：每一层环形机匣的插接边都预留了统一宽度的折叠余量，相邻层的支撑结构对齐点做了明确的轮廓标识，外部零散的附件管路都按照组装顺序做了分层排布，避免组装时出现零件错位或者插接间隙过大的问题。外形尺寸上，按照1:33比例缩放后，整个发动机模型的长度、最大直径都与Tu-134A纸模的机翼吊舱安装位完全匹配，进气道唇口的安装边、吊舱连接的固定点位置都和机身纸模的对应接口做了对齐，组装后可以直接卡入机翼下方的发动机吊舱位置，不需要额外修整接口尺寸。

　　从结构功能的还原角度，建模时区分了发动机不同段的结构属性：冷端段的压气机机匣采用多层嵌套的环形结构，每层的支撑辐条位置都和真实结构一致，热端段的涡轮支撑结构保留了原有的斜向支撑布局，外部的燃油管、引气管、电缆走线槽都按照真实的固定位置排布，甚至尾喷口内部的整流锥轮廓也做了等比例还原，没有因为是内部不可见结构就简化处理。对于纸模制作中容易出现的结构变形问题，建模时在大直径的环形机匣层特意增加了内部支撑肋的轮廓，组装后可以提升整个发动机模型的结构刚度，避免长期摆放出现环形结构失圆变形的问题。

　　在细节处理上，不同功能的管路和结构采用了差异化的轮廓线区分，对应纸模印刷时的不同色位，比如燃油管路、滑油管路、引气管路的轮廓线分别对应不同的印刷颜色，制作时可以快速识别零件所属的系统，降低组装的识别难度。所有结构的转折处都做了适配纸材折叠的圆角处理，避免直角折叠时出现纸材开裂的问题，细小零件的连接位都预留了足够的粘贴面积，确保小零件粘贴后不会轻易脱落。整个模型的结构拆分逻辑完全贴合纸模制作的工序，从进气道第一层开始到尾喷口最后一层，组装顺序和真实发动机的装配逻辑保持一致，制作者在组装过程中也能直观了解大涵道比涡扇发动机的层级结构与布局逻辑。
