M72摩托车缸头分组件精密三维设计

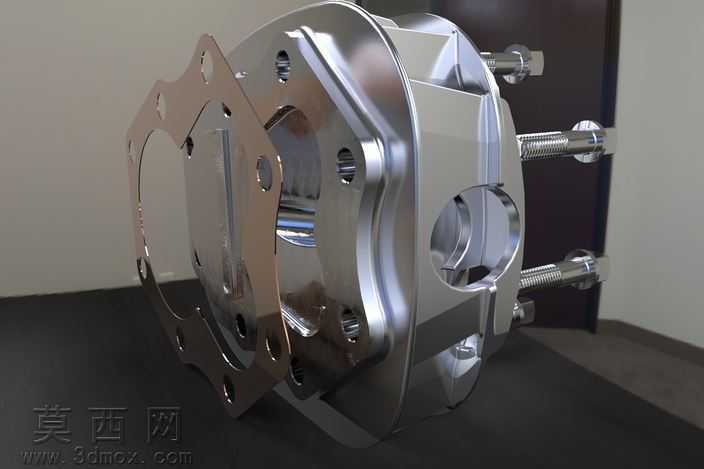

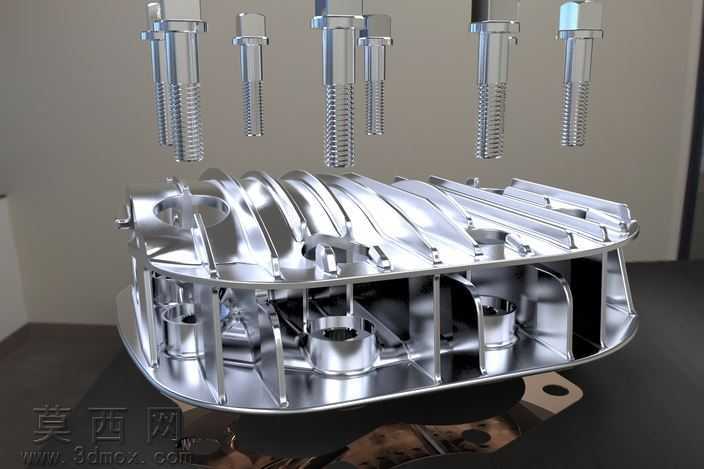

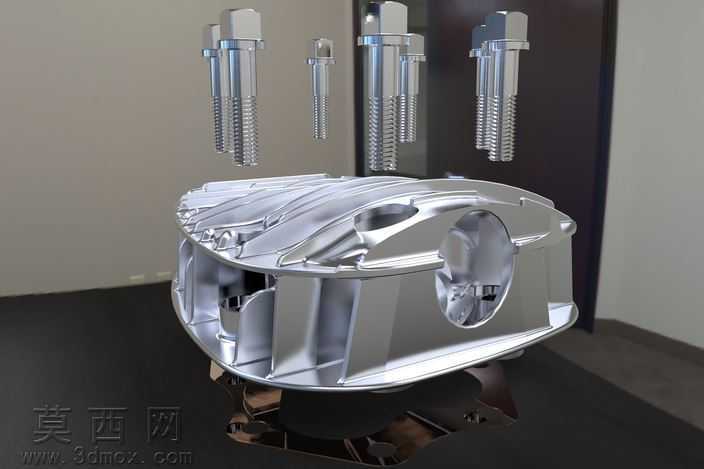

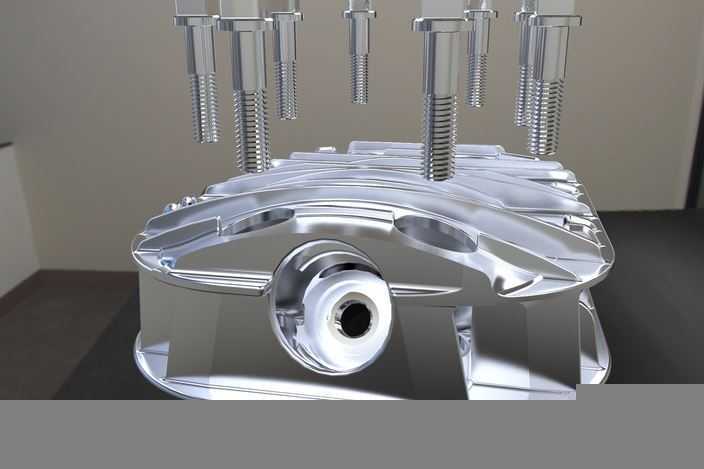

本作品为M72摩托车发动机缸头分组件的三维建模设计成果，采用分段组装的结构逻辑完成整套组件的数字孪生构建，整体建模过程严格遵循机械设计的公差配合标准，确保各分部件的装配关系完全符合实体零件的装配要求。建模阶段首先完成缸头缸体主体的特征构建，通过拉伸、旋转、布尔运算等基础建模命令搭建缸体的基础轮廓，针对缸体表面的散热筋结构、螺栓过孔、气道腔体等复杂特征，采用扫掠、阵列、抽壳等进阶命令完成精细化建模，保证缸体内部的燃烧室轮廓、气道走向完全匹配M72摩托车发动机的原厂设计参数。针对气缸盖螺栓部件，建模时精准还原了螺栓的螺纹牙型、螺杆光杆段、螺栓头部的六角结构细节，螺纹特征采用螺旋扫掠方式生成，确保螺纹的螺距、牙型角符合公制螺纹的标准规范，同时还原了螺栓与缸体、缸垫之间的装配间隙，模拟真实的螺栓穿装锁紧状态。气缸垫部件的建模重点还原了垫片的密封唇结构、螺栓避让孔、缸口定位结构，针对垫片的薄型钣金特征，采用薄壁特征结合冲压成型模拟的方式完成建模，还原金属密封垫的压纹结构，保证垫片与缸体结合面的完全贴合。材质与渲染阶段，缸体主体采用抛光铸铝材质，调整材质的反射率、粗糙度参数还原金属铝件的抛光金属质感，表面添加细微的机加工纹理增强真实感；螺栓部件采用镀锌钢材材质，调整金属的高光参数与细微氧化质感，还原标准紧固件的真实外观；气缸垫采用冲压铜质复合材质，还原密封垫片的哑光金属质感与表面压纹细节。渲染阶段采用三点布光方案，主光源模拟工作室柔光打亮主体结构，辅助光源补全暗部细节避免死黑，轮廓光勾勒金属部件的边缘轮廓，突出缸头组件的精密机械质感。设计过程中充分考虑组件的装配工艺性，各部件的分型面、安装定位结构均按照真实生产的装配逻辑设计，既保证三维模型的视觉展示效果，也可用于后续的装配模拟、干涉检查以及工程图导出工作，为摩托车发动机配件的复刻、改装设计提供精准的三维数字参考。
