1:33比例飞机尾部结构三维设计模型

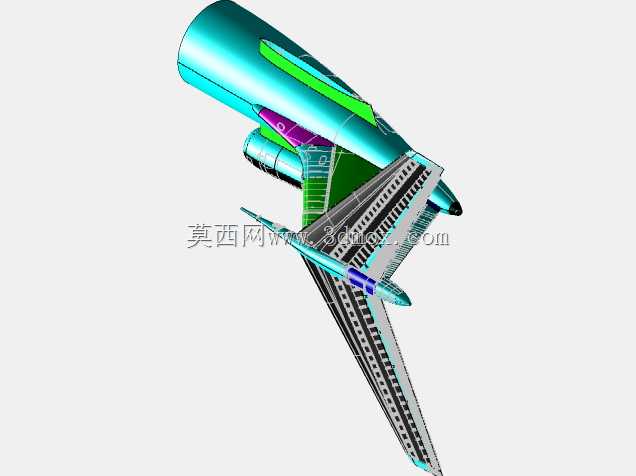

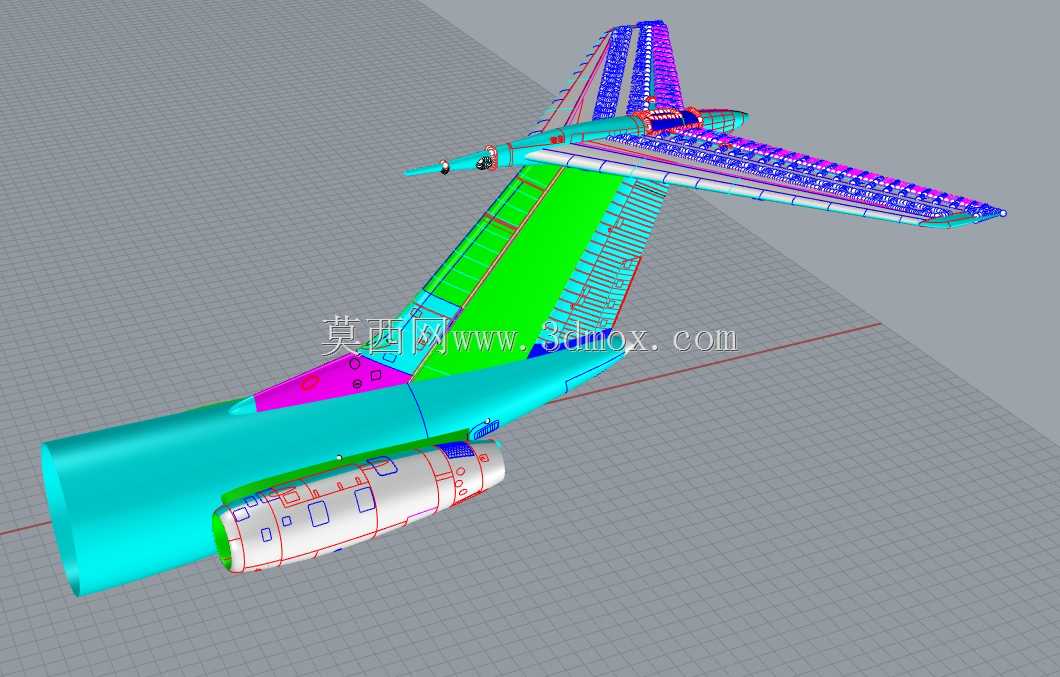

　　做航空类结构设计的从业者大多清楚，飞机尾部作为整机构造里承上启下的关键区段，既要衔接机身主舱段的受力传递路径，还要集成水平尾翼、垂直尾翼、尾椎、尾部吊挂等多个功能组件，其结构设计的合理性直接影响整机的飞行操纵效率、气动阻力表现以及结构重量控制水平。这套1:33比例的飞机尾部结构模型，还原了民用干线飞机尾部区段的典型构造逻辑，从模型的分色分区就能看出，不同色彩对应的是不同的结构模块：青蓝色区段为机身尾段的主承力蒙皮与框梁结构，绿色部分对应水平尾翼的翼面承力骨架，紫蓝色区域为垂直尾翼的翼梁与肋条排布，浅灰色带标识的部分则是尾部吊挂的发动机短舱连接结构，各模块之间的连接边界、装配间隙都按照真实机型的比例关系做了还原，没有做过度的简化处理。

　　从实际应用场景来看，这类等比例缩小的尾部结构模型，既可以用于航空科普教学中的结构拆解演示，帮助学员直观理解飞机尾部的力流传递路径——机身主框传来的升力、重力载荷会通过尾段的加强框分别传递到垂尾与平尾的翼梁上，操纵面的铰链载荷也会通过肋条结构汇总到承力框再分散到机身整体结构中；也可以作为航模设计阶段的结构参考，很多做像真航模的设计者，在制作大比例像真机尾部时，往往需要参考真实机型的结构排布来设计自己的翼梁位置、框距以及蒙皮分块，避免出现尾部结构刚度不足导致的飞行颤振问题，或是操纵舵面偏转时与机身结构发生干涉的问题。

　　在设计思路上，这套模型遵循了航空结构设计里的等强度原则，尾翼部分的翼肋从翼根到翼尖逐渐减小尺寸、降低材料分布密度，既保证翼根位置能够承受最大的弯矩与扭矩载荷，又能尽可能降低翼尖部分的结构重量，减少尾部的重量配平压力；机身尾段的框梁排布采用了渐变框距设计，靠近平尾、垂尾连接点的位置框距更小、框板厚度更大，远离连接点的尾椎部分框距逐渐放大，匹配不同区段的载荷水平。模型里还还原了尾部发动机吊挂的连接结构，吊挂与机身尾段的连接点设置在专门的加强框位置，避免发动机工作时的振动直接传递到薄蒙皮区域引发结构疲劳，短舱表面的检修口盖、管路排布标识也按照真实机型的布局做了等比例缩放，能够清晰看到短舱与机翼后缘、尾翼前缘之间的间隙边界，这个间隙的设计既要保证发动机拆装维护时有足够的操作空间，还要尽可能减小巡航状态下的气流干扰阻力，是飞机尾部气动设计里需要反复迭代优化的关键参数。

　　从安装边界与尺寸比例来看，1:33的比例对应真实机型的话，模型里的机身尾段直径、尾翼展长、吊挂长度都能对应到真实干线飞机尾部的实际尺寸区间，各组件之间的安装接口位置清晰：平尾与机身的连接转轴位置、垂尾与机身的对接面、吊挂与尾段的连接耳片位置都做了明确的结构表达，没有出现接口错位、边界模糊的问题。对于结构设计从业者来说，参考这类模型时可以重点关注几个细节：一是尾翼后缘操纵面的铰链线位置，这个位置的设计直接影响舵面的操纵力矩大小，铰链线过于靠前会增大舵机的负载，过于靠后则会降低舵面的操纵效率；二是尾椎部分的收缩曲线，曲线的收缩率需要匹配整机的面积律设计，避免跨音速飞行时出现尾部阻力激增的问题；三是尾部结构的重量分配，尾段作为整机重心后方的结构，每增加一点重量都会给前部的配平带来额外的载荷，所以结构设计时在满足强度要求的前提下要尽可能做轻量化处理，模型里的骨架镂空、肋条开孔设计，都是真实航空结构里轻量化设计思路的直观体现。

　　另外在气动相关的结构细节上，模型里的尾翼翼面采用了典型的低速翼型过渡到翼根处的加厚翼型设计，翼根位置的加厚是为了容纳翼梁、操纵舵机以及相关的管路线路，同时保证翼根与机身对接处的结构强度；垂尾前缘的后掠角度、平尾的上反角度都符合民用客机的典型设计参数，能够保证飞机在侧风飞行、大迎角飞行状态下的航向稳定性与纵向稳定性。很多刚接触航空结构设计的新人，往往会忽略尾部结构与机身主段的过渡区域设计，这个区域的蒙皮曲率变化大，应力集中问题容易出现在框梁与蒙皮的连接点位置，模型里这个区域的加强筋、连接角片结构都做了还原，能够让设计者直观看到真实结构里是如何通过局部加强来缓解应力集中问题的，避免在自己的设计里出现结构强度短板。
