V型六缸内燃机曲轴结构设计

　　在车用动力总成的结构开发环节，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定了整机的运转平顺性、NVH表现与服役寿命。V6布局的内燃机相比直列六缸机型，轴向尺寸更短，更适配横置前驱的乘用车机舱布局，同时相比V8机型拥有更低的摩擦损耗与更优的燃油经济性，在中高端乘用车、轻型商用车的动力配置中占据不小的市场份额，对应的曲轴结构设计也需要匹配V型夹角的气缸排布逻辑，平衡各缸做功行程的冲击力。

　　从实际功能逻辑来看，曲轴需要承受连杆传递来的周期性燃气爆发压力，将活塞的直线往复运动转化为旋转运动，向外输出扭矩驱动整车传动系统，同时还要驱动配气机构、机油泵、水泵、发电机等发动机附属附件。V6机型的曲轴通常采用错拐设计，相邻曲拐的夹角匹配气缸V型夹角与点火顺序，常见的60度夹角V6机型曲拐夹角为120度，能够实现各缸点火间隔均匀，让运转过程中的一阶、二阶往复惯性力得到充分平衡，部分机型会额外配置平衡轴来抵消剩余的不平衡力矩，但曲轴自身的配重设计是平衡振动的核心。

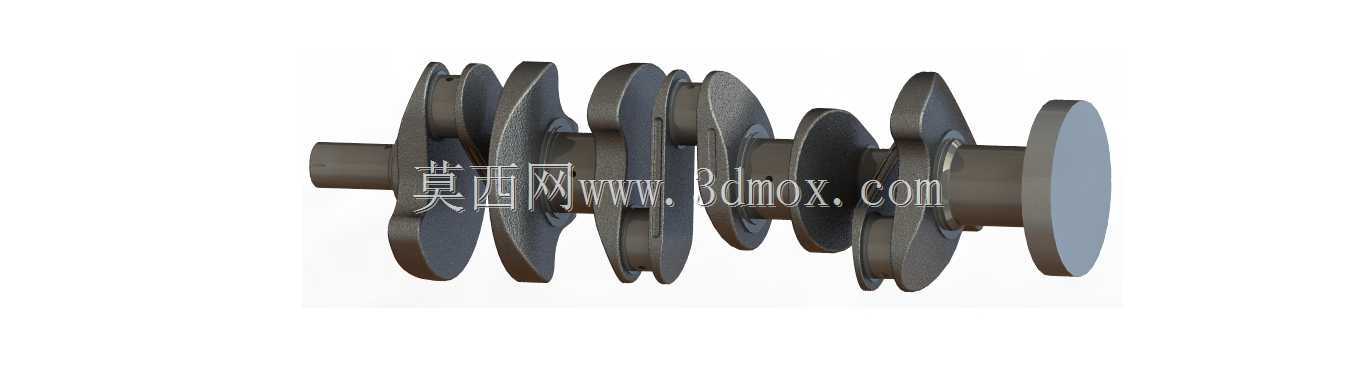

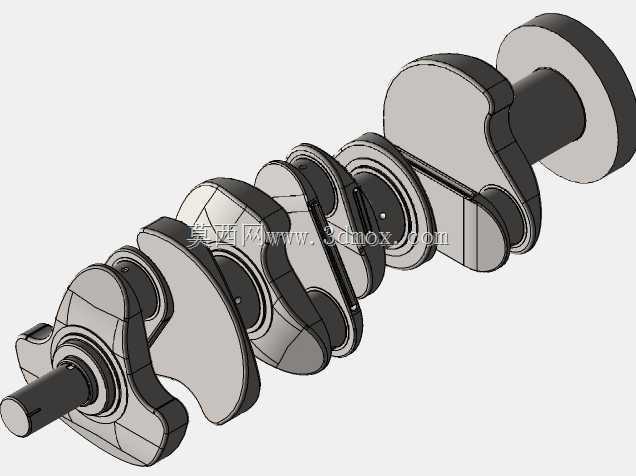

　　该曲轴的结构包含主轴颈、连杆轴颈、曲柄臂、平衡块、前端输出轴、后端法兰几个核心部分。主轴颈作为曲轴的旋转支撑位，装配在缸体的主轴承座内，与轴瓦配合形成滑动摩擦副，需要保证足够的圆柱度与表面粗糙度，维持机油油膜的稳定承载；连杆轴颈与连杆大头配合，每个连杆轴颈对应两个V型排布的气缸连杆，轴颈内部通常设计有机油道，连通主轴颈的油道入口，将压力机油输送到连杆轴承位置，同时部分机型会通过连杆杆身的油道为活塞销提供润滑。曲柄臂是连接主轴颈与连杆轴颈的结构，其截面形状、过渡圆角设计直接影响曲轴的疲劳强度，圆角位置是应力集中的高发区域，通常会采用滚压强化工艺提升表层残余压应力，避免长期交变载荷下出现疲劳裂纹。平衡块集成在曲柄臂的对侧，用于平衡连杆轴颈、曲柄臂自身旋转产生的离心力，以及活塞连杆组往复运动产生的往复惯性力，平衡块的形状、质心位置需要经过精确的动平衡计算，保证曲轴在额定转速区间内的振动量控制在设计阈值内。

　　前端轴位置通常设计有键槽、螺纹孔，用于安装曲轴正时齿轮、皮带轮、扭转减振器，扭转减振器的作用是吸收曲轴旋转过程中产生的扭转振动，避免共振导致的曲轴断裂；后端法兰用于安装飞轮与离合器总成（手动挡机型）或液力变矩器（自动挡机型），法兰端的端面跳动、螺栓孔位置度有严格的公差要求，保证飞轮装配后的动平衡精度，同时后端需要配置曲轴后油封，防止机油泄漏到离合器壳体内。

　　在建模过程中，首先需要根据整机的缸径、行程、气缸中心距、V型夹角确定连杆轴颈的偏心距，也就是曲轴的回转半径，该参数直接决定发动机的活塞行程，与排量直接相关；其次根据缸体主轴承座的宽度、轴承承载能力确定主轴颈的直径与长度，根据连杆大头的宽度、承载能力确定连杆轴颈的直径与长度，轴颈直径的选择需要平衡承载能力与摩擦损耗，更大的轴颈直径可以提升承载能力，但会增加摩擦面面积，提升机械损耗。曲拐的排布需要严格匹配点火顺序，60度V6机型常见的点火顺序为1-6-5-4-3-2或1-2-3-4-5-6，对应的曲拐相位角需要保证相邻点火气缸的曲拐夹角为120度，保证点火间隔均匀。

　　安装边界方面，曲轴的轴向定位通常依靠中间位置的止推轴承片，因此对应位置的主轴颈两侧需要设计止推面，控制曲轴的轴向窜动量在0.1-0.3mm的合理区间，避免轴向窜动过大导致正时错位、油封异常磨损；所有轴颈的同轴度公差需要控制在0.02mm以内，各连杆轴颈的相位角公差控制在±0.5度以内，保证装配后各缸的活塞上止点位置偏差在允许范围内。油道的设计需要保证拐角处圆滑过渡，避免应力集中，同时油道的孔径需要满足机油流量要求，保证高转速下各摩擦副的机油供应充足。平衡块的外圆需要与缸体内部的曲轴箱空间预留足够的安全间隙，避免高速旋转时与缸体、连杆发生运动干涉，通常预留间隙不小于4mm。

　　在实际工程应用中，这类V6曲轴的毛坯通常采用模锻工艺或球墨铸铁铸造工艺，锻钢曲轴的疲劳强度更高，适配高功率、高增压的性能机型，球铁曲轴的成本更低、减振性能更好，适配普通民用量产机型。建模过程中需要充分考虑加工工艺性，所有轴颈与曲柄臂的过渡位置需要设计合理的沉割槽或圆角，避免磨削加工时出现应力集中的尖角；油道孔的出入口需要设计倒角，去除毛刺，避免机油流动时产生涡流或脱落的金属屑进入摩擦副。完成三维建模后还需要进行有限元强度校核、动平衡仿真、扭转振动仿真，验证结构在最高爆发压力、最高额定转速工况下的应力水平、变形量是否满足设计要求，确保曲轴在全生命周期内的运行可靠性。
