TO-220封装79L05三端负电压调节器

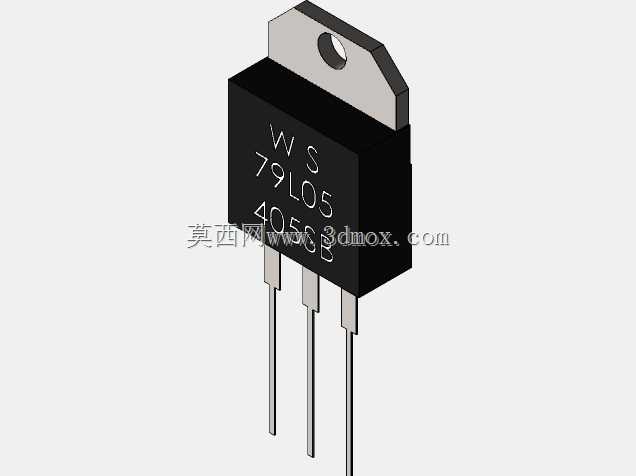

　　日常做电路板结构布局、电源模块三维装配的时候，这类三端负电压调节器是绕不开的小元件，别看着个头不大，在需要双电源供电的模拟电路、运放回路、小功率负电压供电场景里，它的作用直接决定了后端电路的工作稳定性。这次建模的79L05属于固定输出负5V的线性稳压器，采用行业通用的TO-220直插封装，建模的时候首先要还原的就是封装本身的安装边界：塑封主体的长宽高尺寸严格按照JEDEC标准的TO-220-3封装参数绘制，顶部的金属散热片带标准安装圆孔，这个孔的位置、孔径大小直接决定了后期装配散热片或者锁附在机箱壳体上的适配性，要是尺寸偏了0.2mm以上，实际打样装配的时候就会出现锁孔对不上、散热片贴合不严的问题。三个引出引脚的间距、引脚宽度、引脚伸出长度也完全按照实物 datasheet 的成型尺寸做还原，做PCB Layout导出STEP装配的时候，引脚和PCB焊盘的位置能完全对齐，不会出现三维模型和PCB封装不匹配的干涉问题。

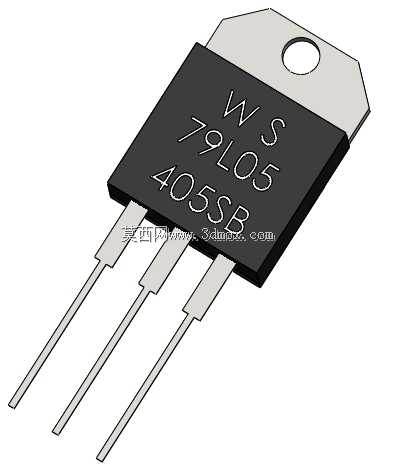

　　从实际功能来说，这类线性稳压器的作用是把输入端的负电压波动，稳定在固定的-5V输出，给后端的数字芯片、模拟运放提供干净的供电参考，和78系列正电压稳压器配对使用就能组成正负双电源，在音频前级、信号采集模块、小型工控板卡上应用非常广泛。建模的时候特意区分了不同部分的材质特征：顶部的金属散热片做了金属哑光质感，中间的黑色塑封部分还原了环氧塑封料的哑光黑质感，表面印字的位置、字符大小也和实物保持一致，三个引脚做了镀锡金属的质感区分，在做整机装配渲染的时候，能清晰分辨元件的不同结构部分，不会和周边的电容、电阻等其他直插元件混淆。

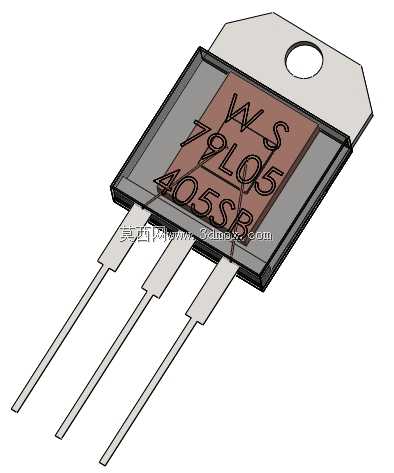

　　做这类分立电子元件的三维模型，最容易忽略的就是安装后的空间预留：比如散热片上方要预留足够的锁螺丝空间，引脚伸出塑封的根部要做圆弧过渡还原实际元件的成型特征，不能做成直角硬连接，不然在做装配干涉检查的时候，会误判引脚和PCB焊盘的干涉情况。另外塑封主体和金属散热片的结合位置，也还原了实际生产中的压合结构，不是简单的两个实体拼接，边缘的压合台阶、塑封包裹散热片的边缘细节都做了还原，不管是用来做电路板的装配干涉检查，还是做产品爆炸图的展示渲染，都能满足工程使用的精度要求。

　　在实际设备选型的时候，这类稳压器的散热能力和安装方式直接相关，模型里还原的TO-220封装散热片尺寸，能直接用来评估不同散热条件下的元件温升空间，比如不加散热片的时候的自然对流空间预留，加装小型散热片后的整体高度是否会和机箱外壳、上层接插件产生干涉，这些细节在三维装配阶段就能提前排查，不用等到实际打样组装的时候才发现空间不足的问题。三个引脚的成型角度也按照常规手工焊接后的成型角度做了还原，不是完全垂直的直针，更贴近实际生产中的插件状态，在做PCB装配仿真的时候，模拟插件工序的过程也更贴近真实生产场景。
