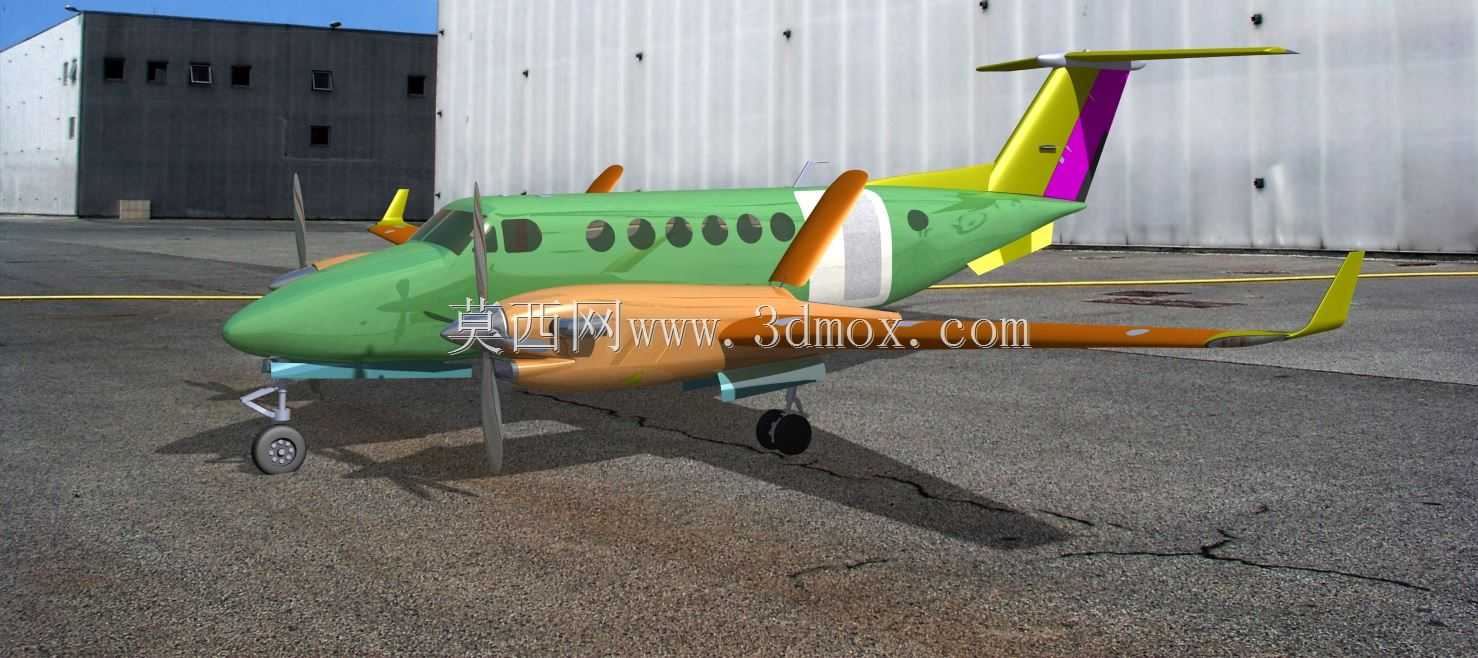

双发涡桨通用通勤飞机外观结构建模

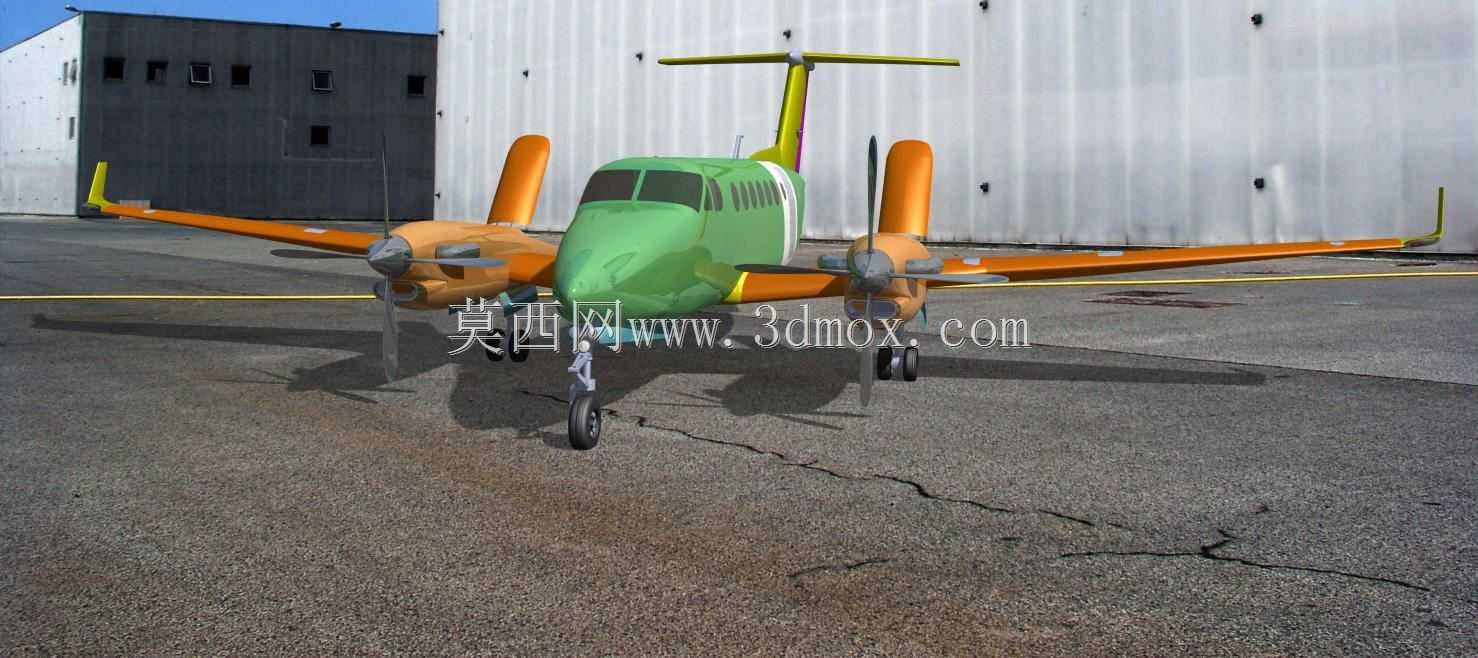

　　本次建模的双发涡桨通用飞机，主要面向短途支线通勤、公务出行、低空作业等场景，这类机型在通用航空领域的应用覆盖了100-800公里航程的人员运输、小体量物资转运、空中巡查、应急救援支援等任务，相比喷气式公务机，涡桨动力的机型对起降场地要求更低，能在铺装等级不高的通用机场甚至平整硬化的野外场地完成起降，适配国内大量三四线城市及偏远地区的通航运营需求。从结构设计逻辑来看，整机采用下单翼布局，机翼为平直翼型，这种翼型设计在低速飞行阶段能提供更充足的升力，缩短起降滑跑距离，同时机翼内部预留了充足的燃油存储空间，能支撑跨区域短途飞行的航程需求。两台涡桨发动机对称安装在机翼中段位置，这种布局一方面能让发动机距离机身中轴线更近，

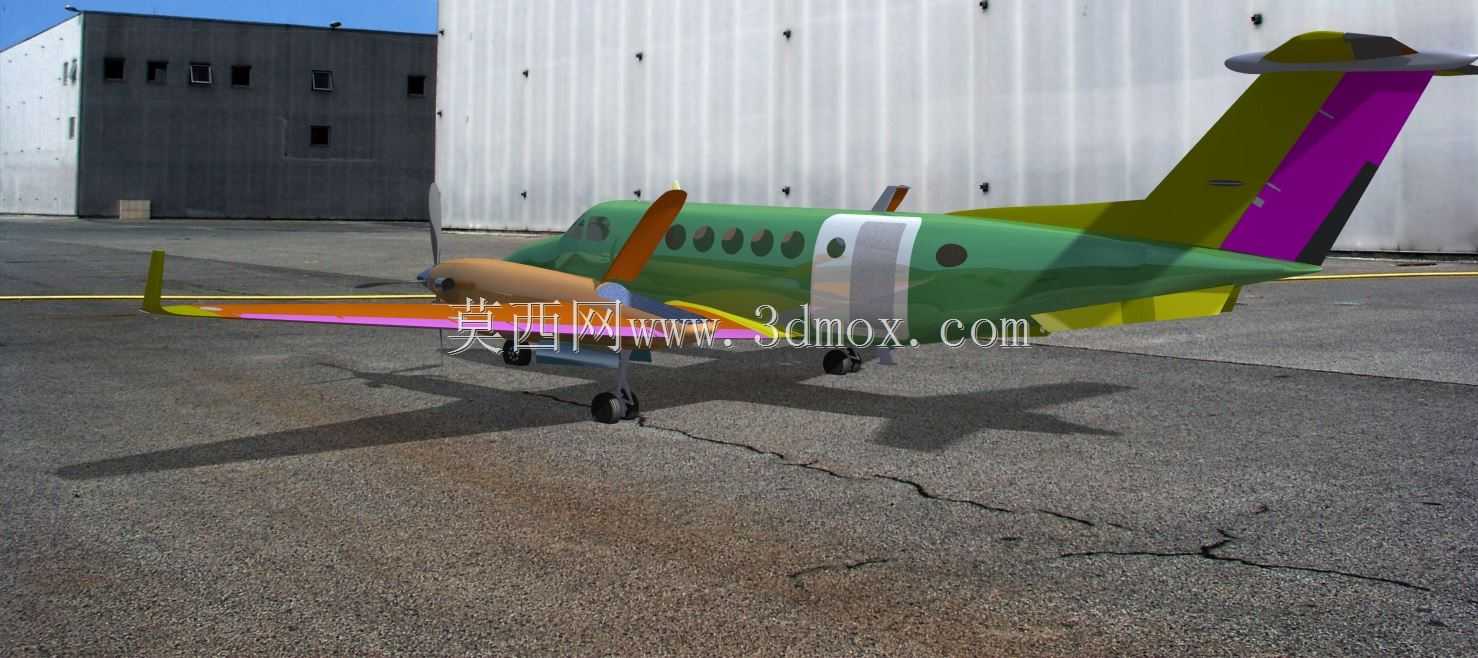

　　单发失效时的偏航力矩更小，提升飞行安全冗余，另一方面也能降低机舱内的噪音传导，提升乘坐舒适度，发动机舱的外形做了流线型修型，与机翼前缘平滑过渡，减少飞行过程中的气动阻力。尾翼采用常规T型尾翼布局，水平尾翼安装在垂直尾翼顶端，避开机翼后方的气流扰动区域，提升俯仰操纵的稳定性，垂直尾翼后缘设置方向舵，配合机翼后缘的副翼、襟翼结构，完成飞行过程中的姿态调整，襟翼设计为分段式结构，起降阶段放下时能进一步提升机翼升力系数，降低进场速度，适配短跑道起降的需求。起落架采用前三点式可收放结构，前起落架为双轮结构，安装在机头下方驾驶舱后侧位置，主起落架为单轮结构，对称安装在发动机舱下方的机翼承力结构处，这种起落架布局在地面滑行阶段的方向稳定性更好，

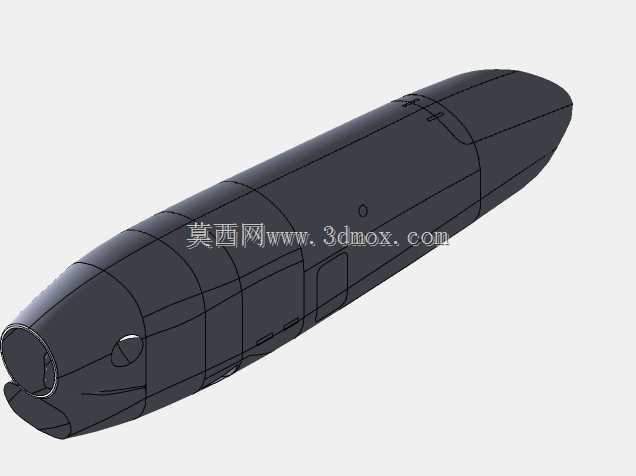

　　起降过程中飞行员的前方视野更开阔，同时起落架收放后能完全收纳进机身与发动机舱的预留舱段内，减少飞行过程中的气动阻力。机身截面为近似椭圆的增压舱结构，能在3000-6000米的巡航高度维持舱内舒适的压力环境，机身前部为驾驶舱，设置并排双座布局，配套完整的操纵与航电安装空间，驾驶舱后侧为客舱区域，可根据运营需求调整座椅布局，满足6-10名乘客的通勤乘坐需求，或是拆除座椅改装为货运、作业设备搭载舱段。机身尾部设置尾锥结构，内部可安装辅助动力单元、通信导航设备等机载附件。从建模的尺寸边界来看，整机翼展控制在17-19米区间，机身总长度在14-16米范围，机尾最高点高度在5-6米区间，建模过程中严格对齐了真机的外形比例，机身蒙皮的分缝、

　　机翼与机身的连接整流、发动机短舱与机翼的过渡曲面、螺旋桨的桨叶外形都做了精细化还原，螺旋桨为四叶金属桨结构，桨叶翼型做了扭转设计，适配不同半径位置的线速度差，提升动力输出效率。机翼两端设置了翼梢小翼结构，能有效降低翼尖涡流带来的诱导阻力，提升巡航阶段的燃油经济性。机身侧面设置了客舱舱门与应急出口，舷窗沿机身轴向等距排布，机头位置预留了气象雷达的安装罩体，外形与机身曲面平滑过渡。在建模过程中，所有曲面都做了连续性处理，避免出现曲面褶皱、曲率突变的问题，机身、机翼、尾翼、发动机舱、起落架等部件都做了独立的结构分组，方便后续做结构拆分、运动仿真、渲染出图等二次开发工作，起落架的收放转轴位置、舵面的转动铰链位置都预留了装配基准，可直接导入动力学仿真软件做机构运动模拟，验证收放行程、舵面偏转角度的合理性。这类通用飞机的建模工作，能为通航领域的装备展示、结构教学、改装方案验证提供直观的三维数字载体，相比传统的二维图纸，三维模型能更直观地呈现各部件的空间位置关系，帮助设计人员快速排查结构干涉问题，优化气动外形的曲面过渡细节，也能用于运营场景的模拟演示，帮助地勤、飞行人员快速熟悉机型的外部结构特征。
