气缸驱动回转气动转盘分度机构

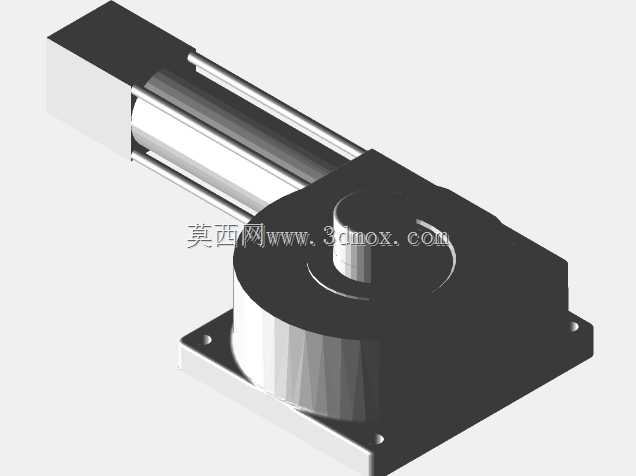

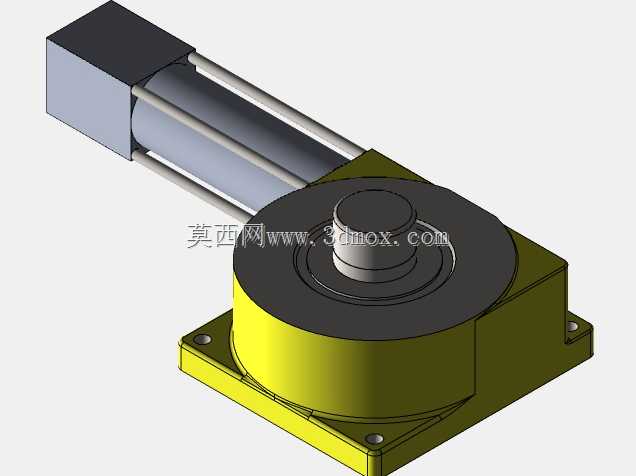

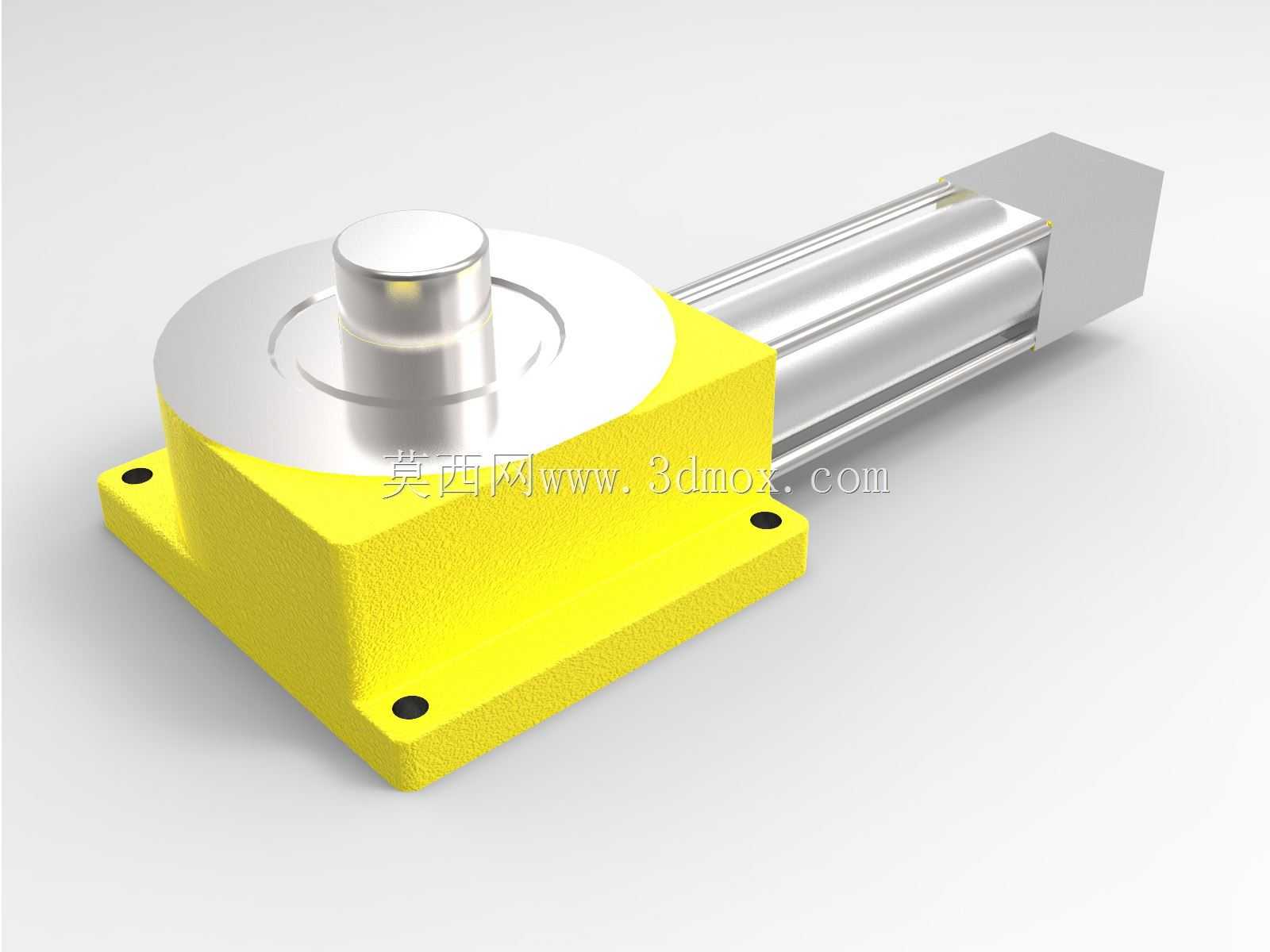

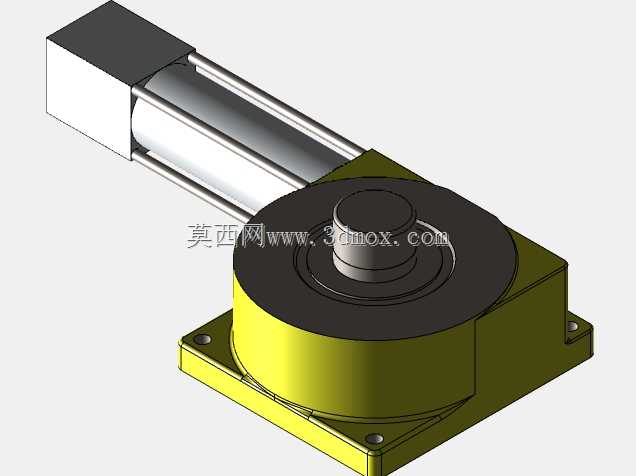

　　在自动化生产线的工位切换、工件转序作业场景里，这类气动驱动的回转转盘是十分常见的执行部件，相比电动回转台，它不需要复杂的伺服参数调试，接入工厂常规压缩空气气源即可完成固定角度的分度回转动作，在装配流水线、小型工件加工上下料、检测工位的工件姿态调整环节应用十分广泛。从结构组成来看，整套机构分为直线驱动气缸、分度转盘主体、安装基座三个核心部分，直线气缸水平布置在转盘基座侧方，气缸活塞杆的直线伸缩动作，通过基座内部的棘轮、棘爪或者齿轮啮合结构，转化为转盘上部的定角度回转输出，不需要额外配置旋转密封或者回转气路，整体结构的故障点更少，日常维护只需要定期检查气缸密封件和内部传动副的磨损情况即可。设计这类气动转盘的时候，

　　首先要明确工位数量对应的回转角度，常见的有90度四工位、180度两工位、45度八工位等不同规格，内部的分度槽轮或者棘轮的齿形参数直接决定了回转角度的精度，建模时需要重点校核传动副的运动干涉情况，尤其是气缸伸出到最大行程、退回到初始位置两个极限状态下，内部传动件的啮合间隙要控制在合理范围，避免出现转盘到位后存在旷量、定位不准的问题。安装基座采用方形法兰结构，四个角预留了沉头安装孔，安装时可以直接通过螺栓固定在设备台面或者型材机架上，基座的上表面和转盘的下表面之间预留了耐磨垫片的安装空间，长期承受上部工件负载时，可以减少金属面直接摩擦带来的磨损，延长整套机构的使用寿命。上部的转盘台面采用圆盘式结构，中心设置了定位凸台，

　　用来安装工件夹具或者直接承载待加工工件，凸台的直径和高度可以根据实际搭载的工装尺寸做适配调整，转盘的回转端面和基座的上表面保持平行，平面度公差控制在0.05mm以内，避免工件放置后出现倾斜，影响后续加工或者检测的精度。气缸的选型需要匹配转盘的承载扭矩，当上部搭载的工件重量较大、回转半径较长时，需要选用缸径更大的气缸，保证足够的输出推力来驱动转盘完成回转动作，同时气缸的两端要设置缓冲调节结构，在活塞杆运动到行程末端时降低冲击，避免转盘回转到位时产生过大的震动，导致工件移位或者机构紧固件松动。气路连接方面，只需要给气缸的两个工作腔接入五通换向阀的出气口，通过电磁阀的得电失电就能控制气缸的伸缩，进而控制转盘的分度动作，

　　不需要额外的复杂控制逻辑，对于简单的多工位循环作业场景，甚至可以通过行程开关直接触发换向，不需要接入PLC控制系统就能完成自动循环动作，十分适合低成本自动化设备的改造和搭建。建模过程中需要注意气缸和基座的连接位置公差，气缸的轴线要和内部传动副的驱动方向保持平行，否则会出现气缸活塞杆受径向力，导致密封件过早磨损、气缸漏气的问题；基座的安装孔位要和常用的工业铝型材安装孔距匹配，方便用户直接集成到现有设备框架上，不需要额外做转接板加工。另外转盘的上部台面预留了工装安装的螺纹孔位，孔位按照圆周方向均匀分布，适配不同规格的夹具安装，不需要用户二次加工台面，减少现场安装的工作量。这类气动转盘的回转速度可以通过气缸进排气口的节流阀进行调节，根据生产节拍的要求调整回转动作的快慢，在节拍要求不高的装配工位，可以适当调慢回转速度，减少冲击噪音；在高速上下料工位，可以在保证定位精度的前提下适当提高回转速度，提升生产效率。和传统的手动回转工作台相比，它可以接入自动化控制系统实现无人操作，和电动伺服转台相比，它的采购成本更低、维护难度更小，对车间操作人员的技术要求不高，在中小批量自动化生产场景里有着很高的性价比。
