三缸发动机排气歧管结构设计

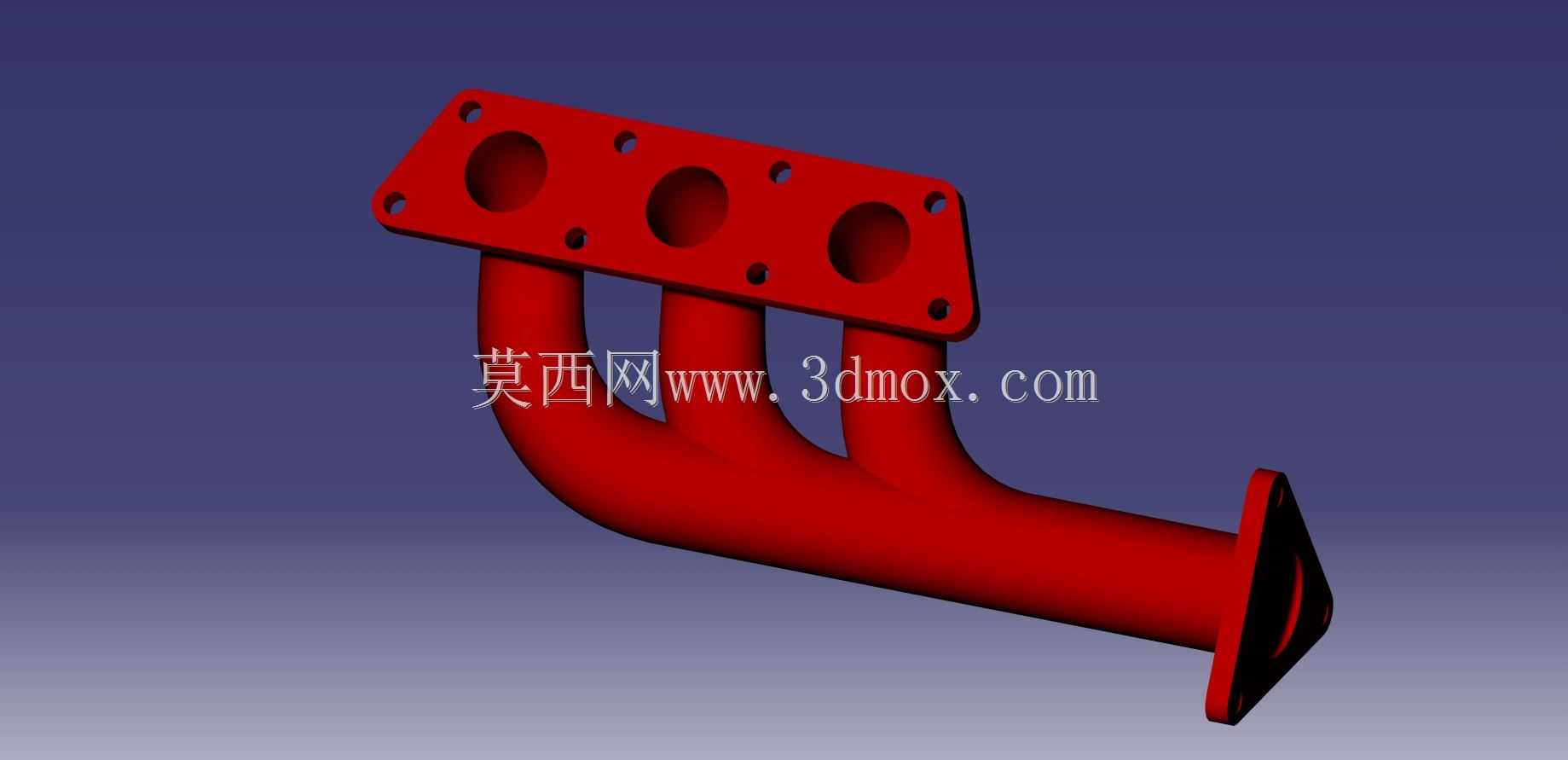

　　这款三缸机型配套的排气歧管，在小排量乘用车动力总成的排气系统里承担着核心的导流功能，日常工况下需要承接三个气缸排出的高温高压废气，将各缸独立排出的脉冲气流汇总后输送至三元催化器端，整个流道的设计直接影响发动机的排气背压、扫气效率，甚至会关联到整机的动力输出曲线与排放表现。从实际装车的边界来看，该歧管的安装法兰完全匹配三缸发动机缸盖的排气侧接口，三个进气端口的中心距严格对应缸盖上火花塞、排气门的布置间距，法兰面上预留的螺栓孔位与缸盖螺纹孔完全同轴，安装时可通过定扭矩扳手依次锁紧，保证结合面的密封性能，避免高温废气泄漏引发周边线束、橡胶件老化失效。歧管的出气端采用圆形法兰接口，可直接对接下游的三元催化器进气端，

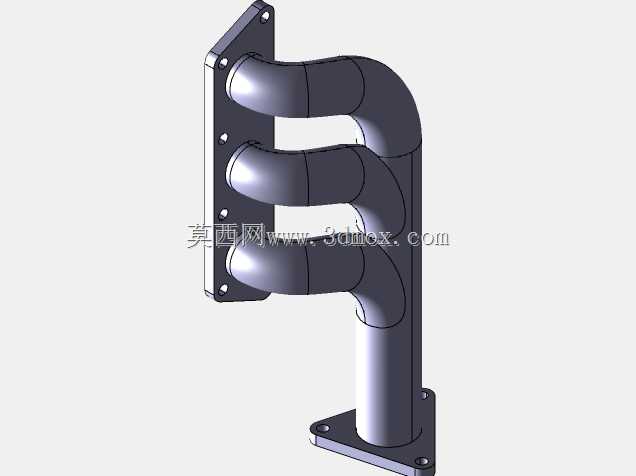

　　法兰上的两个安装孔位适配催化器端的卡接或螺栓固定结构，安装后整体的伸出长度不会与发动机舱内的防火墙、悬置支架产生运动干涉，满足前置前驱车型紧凑的机舱布置要求。设计阶段首先要考虑的是各缸排气流道的长度均衡性，这款歧管的三个支管采用了渐次弯曲的走向设计，没有出现某一缸流道过短或过长的问题，能让三个气缸排出的废气到达出气端的时间差控制在合理区间，减少各缸排气之间的干涉扰动，避免出现排气倒流影响气缸进气效率的问题。流道的内壁过渡全部采用大圆角顺滑处理，没有突兀的截面突变，能有效降低废气在流道内的流动阻力，把排气背压控制在标定要求的范围内，这一点对于小排量三缸机的低扭表现尤为重要，

　　合理的背压设置能让发动机在1500转到2500转的常用工况区间保持更顺畅的排气效率，提升低速扭矩响应。材质适配方面，该结构完全适配高硅钼球铁的铸造工艺要求，壁厚设计均匀，整体壁厚保持在4mm到5mm之间，既可以承受持续800摄氏度以上的高温排气冲击，也能在冷启动工况下快速升温，缩短三元催化器的起燃时间，帮助整车满足排放法规要求。支管与法兰的连接位置做了加厚的圆角过渡处理，避免长期在冷热交变工况下出现应力集中导致的开裂问题，这也是排气歧管最常见的失效位置，很多售后市场的歧管故障都出在连接位置的应力断裂，设计时特意加大了过渡圆角，分散热胀冷缩产生的内应力。从安装维护的角度看，这款歧管的外形轮廓没有多余的突出结构，

　　在发动机台架装配或者售后维修更换时，不需要拆卸周边的发电机、空调管路等附属部件，就可以完成拆装操作，能有效降低生产线上的装配工时，也能减少售后维修的工作量。歧管上预留的几个小孔位，是用来安装排气温度传感器或者氧传感器的安装座，位置选在出气端前的汇流位置，可以更准确地采集三个气缸汇总后的排气温度与氧浓度数据，给发动机ECU的喷油量修正、空燃比控制提供准确的信号输入。实际工况验证中，这种结构的歧管在全负荷工况下，各缸的排气不均匀度能控制在5%以内，不会出现某一缸排气阻力过大导致的工作粗暴问题，同时弯曲的支管结构也能在一定程度上衰减排气脉冲产生的噪音，减少排气系统的降噪压力，不需要额外增加过多的隔音包裹就能满足整车的NVH要求。很多人在设计三缸机排气歧管时容易忽略流道的干涉问题，简单把三个支管直接汇总到出气口，会导致相邻气缸的排气脉冲互相冲击，不仅增加排气阻力，还会产生额外的排气噪音，这款设计在汇流腔的位置做了导流结构，让三个方向过来的气流顺着汇流腔的壁面流向出气口，减少气流之间的正面碰撞，进一步降低流动损失。另外法兰面的平面度要求控制在0.1mm以内，安装时配合金属复合垫片，即使在长期高温工作后，也不会出现密封面翘曲导致的漏气问题，法兰的厚度设计为12mm，足够的刚性可以保证螺栓锁紧后法兰不会产生变形，长期使用也能保持稳定的密封压力。
