四合一歧管流体分路连接结构设计

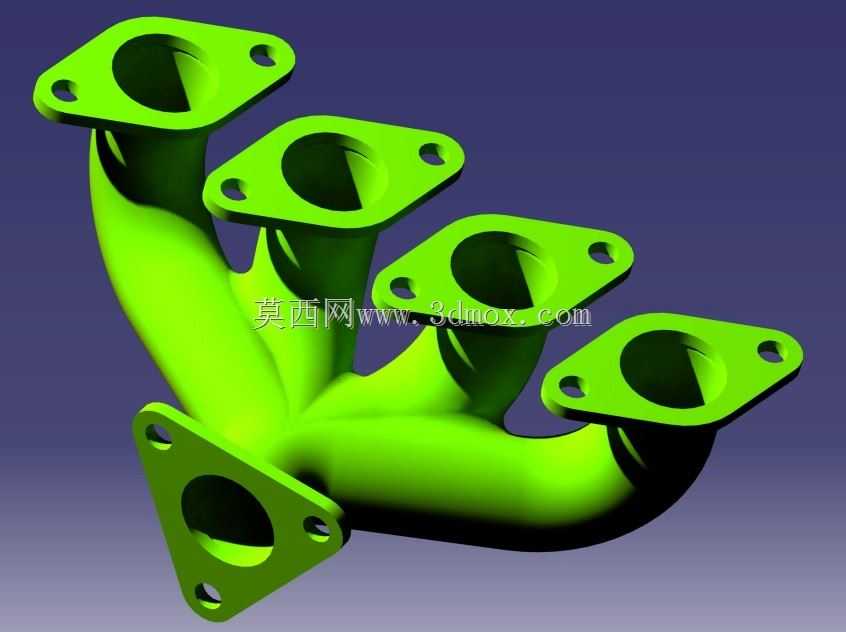

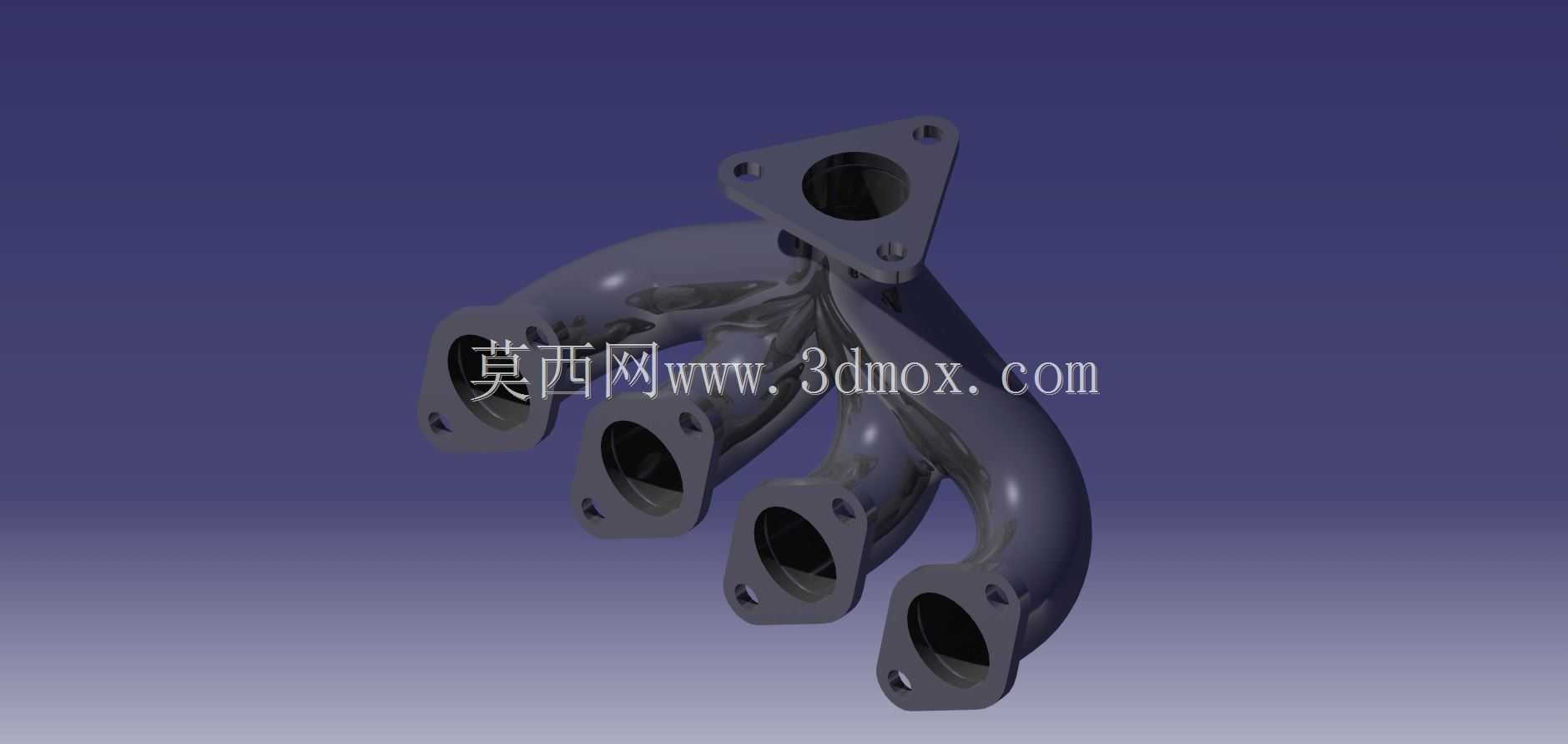

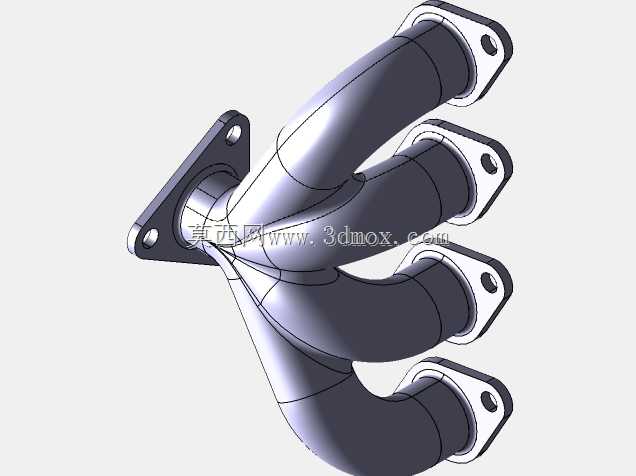

　　这类多通歧管结构常见于内燃机排气系统、流体输送分路单元、工业气动汇流排等场景，核心作用是将多路独立的流体介质汇流到单一主通路，或是将单路介质分流到四个独立支通路，实现流体路径的有序整合与分配。从结构形态来看，四个支端法兰沿主弯管的弧形走向依次排布，每个支端都采用带安装孔的法兰盘结构，其中三个支端法兰为菱形两孔安装位，靠近主通路端的法兰为三角形三孔安装位，这种差异化的安装孔布局是为了适配不同对接端的安装基准，避免装配时出现孔位错位，同时每个法兰端面都预留了密封面贴合区域，装配时配合密封垫片可以保证各连接位点的气密性，杜绝流体泄漏风险。设计这类管路结构时，首先要考虑的是内部流道的顺滑过渡，所有支管与主管的衔接位置都做了大圆角顺滑处理，

　　没有直角突变结构，能最大程度降低流体在管路内部的流动阻力，减少紊流产生，不管是输送高温排气还是压力气体，都能降低管路内部的压力损失，提升介质输送效率。主通路采用大曲率弯管结构，弯曲半径经过流场仿真校核，既保证了管路整体的结构强度，也避免了弯管处流速突变带来的局部冲蚀问题，延长管路的实际使用寿命。安装边界方面，四个支端法兰的安装面都处于不同的空间角度，分别对应四个外接设备的接口方位，装配时不需要额外增加转接弯头，直接通过螺栓穿过法兰安装孔就能完成对接，能有效减少整个管路系统的接头数量，降低潜在的泄漏点。主通路端的三角形三孔法兰相比支端的两孔法兰，承载的连接强度更高，因为主通路是所有介质的汇总通路，工作时承受的流体压力波动、

　　温度变化带来的热应力都更大，三孔固定的方式能让主端连接更稳固，避免设备运行振动带来的连接松动。管壁厚度的设计也做了差异化处理，弯管外侧的壁厚略大于内侧，这是因为流体在弯管处流动时，外侧管壁受到的介质冲蚀压力更大，适当增加外侧壁厚可以平衡整个管路的磨损速率，避免局部过早出现壁厚减薄失效的问题。所有法兰的安装孔位都做了倒角处理，装配时螺栓可以顺畅穿入，即使安装时存在微小的位置偏差，倒角结构也能起到导向作用，降低现场装配的对位难度。这类歧管结构在实际应用中，除了内燃机排气场景，也常用于工业设备的冷却水分路、压缩空气分配系统，不同应用场景下只需要调整管路材质和壁厚参数，整体的结构形态、安装接口布局都可以通用，

　　能大幅降低不同场景下的重复设计工作量。在结构建模过程中，需要重点校核各支端法兰的空间角度，保证每个法兰的密封面都能与对接端完全贴合，不能出现角度偏差导致密封面间隙不均的问题，同时要保证内部流道的曲面连续性，避免建模时出现曲面褶皱、错位，影响后续的流场仿真分析准确性。另外，整个管路的外形轮廓没有突出的尖锐结构，所有外边缘都做了圆角过渡，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升管路整体的抗疲劳性能，在长期承受振动、温度交变的工况下，不容易出现应力开裂问题。
