双槽V型传动绳轮结构设计

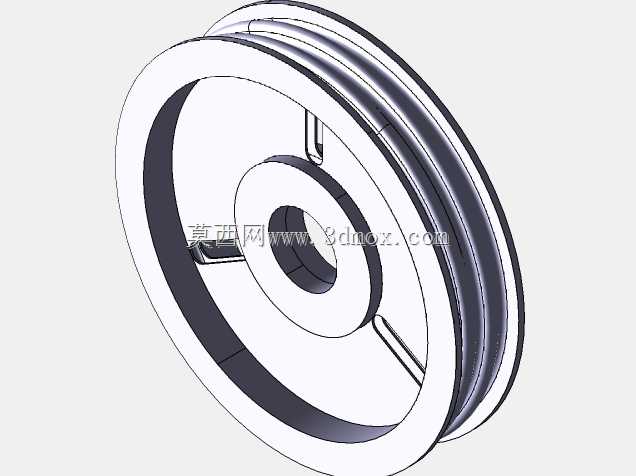

　　这类双槽绳轮常被用在中小载荷的机械传动链路里，不管是轻工输送线的张紧传动端、小型起重设备的导向轮组，还是农用机械的动力传递工位，都能见到这类结构的身影，核心作用是通过轮槽与柔性传动件的贴合摩擦，将旋转动力从主动端传递到从动端，同时可以通过双槽设计实现单轮双路动力输出，或是搭配不同直径的传动件实现速比微调，相比单槽轮能在不额外增加安装位的前提下拓展传动链路的布局灵活性。从结构设计逻辑来看，轮体采用辐板式减重结构，没有采用实心轮坯的设计，就是为了在保证轮体径向强度、满足传动扭矩承载要求的前提下，尽可能降低轮体自身的转动惯量，减少动力启动阶段的无效能耗，同时辐板上开设的三个对称缺口，除了进一步减重之外，

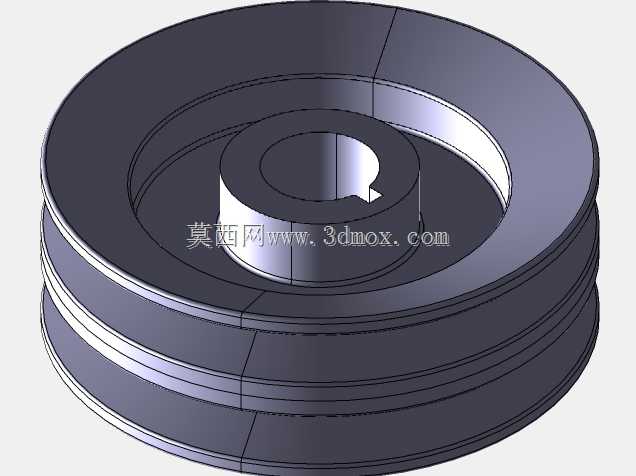

　　也能在轮体高速旋转时起到一定的空气导流作用，降低轮体旋转带来的风阻损耗，也能避免轮体两侧因空气压差产生额外的轴向载荷。轮缘部分的双槽采用了标准V型槽截面设计，槽壁的倾斜角度匹配常用的三角带或是钢丝绳的接触角度，能保证传动件嵌入槽内后有足够的接触摩擦力，不会在传动过程中出现打滑、脱槽的问题，槽底预留的间隙也能避免传动件长期磨损产生的碎屑卡在槽底，影响传动件与槽壁的贴合精度。中心的安装轴孔采用了通孔设计，孔壁的加工精度要满足与传动轴的过渡配合要求，保证轮体安装到轴上后不会出现偏心晃动，轴孔外侧的凸台结构是为了增加轮体与轴的接触配合长度，提升轮体安装后的同轴度，避免长期运转后出现轮体偏摆，加剧传动件的单侧磨损。从安装边界来看，

　　这类轮体的轴向厚度控制得比较紧凑，不需要占用太大的轴向安装空间，轮缘的外径尺寸根据传动速比要求设计，安装时只需要保证轮体的径向跳动量在允许公差范围内，槽面与传动件的中心面对齐，不需要额外做复杂的定位结构，通过轴端的挡圈或是键连接就能完成轴向与周向的固定，安装维护的门槛很低。在实际选型应用的时候，需要注意轮槽的表面粗糙度不能过高，否则会加速传动件的磨损，粗糙度太低又会降低摩擦系数容易出现打滑，所以设计时槽面一般会做精车处理，达到适中的表面状态；辐板与轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中，在长期承受交变载荷的工况下不会出现连接位置的开裂问题。另外这类轮体一般采用铸铁或是铸钢材质加工，部分轻载工况下也会采用铝合金材质降低自重，

　　不管采用哪种材质，设计时都要做动平衡校验，尤其是在转速较高的传动工位，不平衡量超标的话会带来明显的振动，影响整条传动链路的运行稳定性，还会连带损伤传动轴两端的支撑轴承。很多新手在设计这类绳轮的时候，容易忽略槽宽与传动件直径的匹配度，要么槽做太窄导致传动件嵌入深度不足，容易脱槽，要么槽做太宽导致传动件在槽内有窜动空间，运转时产生异响和磨损，这个结构里的槽宽尺寸是严格匹配对应规格传动件的尺寸公差来设计的，能保证传动件嵌入后，顶面略高于轮缘端面，两侧与槽壁完全贴合，动力传递的效率能保持在较高水平。还有轮毂部分的长度设计，也不是随意确定的，轮毂长度一般要大于轴孔直径的1.2倍，才能保证与轴有足够的配合长度，避免轮体在轴上出现倾斜，这个结构里的轮毂凸台长度刚好满足这个比例要求，既不会因为轮毂太长浪费材料、增加轴向占用空间，也不会因为太短导致安装稳定性不足。
