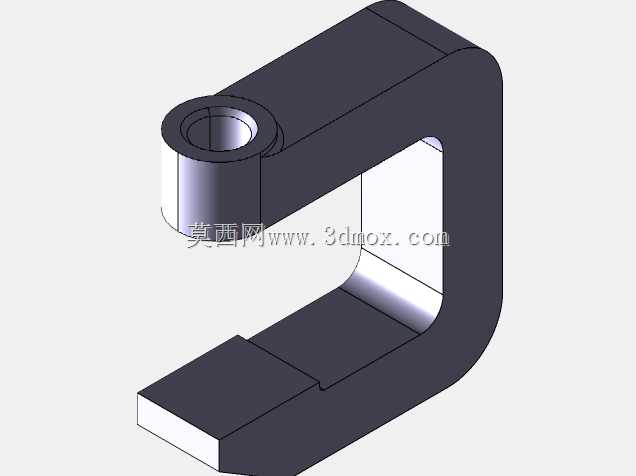

C型夹式铰接支撑结构件

　　这类C型夹式铰接支撑结构，在工装夹具、检测工位辅助定位、小型装配线压紧机构里应用十分广泛，很多需要单侧开口避让、同时带铰接转动需求的工位，都会用到这类结构件。从实际使用场景来看，它的C型开口设计核心是为了跨骑在待加工或待定位的工件边缘，不需要从工件端部套入，适配很多已经完成部分装配、无法从端部穿装支撑件的工况，比如钣金件焊接工位的辅助压臂基座、小型检测设备的探头安装支架、流水线旁的工件定位挡块基座，都能看到这类结构的变体。

　　从功能特性上拆解，上端的带孔筒状结构是铰接安装位，内部可以穿装销轴或者螺栓，用来连接转动压臂、检测摆杆这类需要绕固定轴转动的部件，孔的同轴度、孔壁与端面的垂直度是这个部位的核心加工要求，直接决定了铰接部件转动的顺畅度，不会出现卡滞、旷量过大的问题。下端的平直块状结构是夹紧贴合面，这个面的平面度要求较高，使用时可以配合压紧螺栓，或者直接靠结构自身的定位卡接，贴合在设备基座或者工件的基准面上，保证整个支撑件安装后不会出现歪斜，上端铰接孔的轴线能保持在设计要求的水平或垂直状态。C型的连接臂部分做了等厚度的过渡设计，转角处采用大圆角过渡，避免应力集中，在承受上端铰接部件传来的下压力或者侧向力时，应力会沿着圆弧过渡面均匀分散，不会在转角处出现断裂风险，很多同类型结构如果转角做直角处理，长期受交变载荷的话很容易在转角位置萌生裂纹，这个结构的大圆角设计刚好规避了这个问题。

　　设计思路上，这个结构没有多余的冗余特征，所有的型面都是为功能服务：上端筒状结构的长度是根据铰接部件的宽度来确定的，保证铰接件安装后不会出现轴向窜动，同时筒壁厚度经过受力核算，能承受铰接部件传递的最大载荷而不出现变形；C型臂的开口高度和深度，是根据需要跨骑的工件或者基座的厚度来设定的，开口深度要保证下端贴合面有足够的接触面积，不会因为接触面积过小导致安装后压强过大、压伤基准面，同时开口高度要预留足够的操作空间，方便安装紧固件或者调整位置；下端的块状结构上预留了紧固件安装的空间，不管是穿装螺栓还是加装磁吸座，都有足够的平面位置来布置，不会出现紧固件和C型臂干涉的问题。

　　从安装边界来看，整个结构的外轮廓没有突出的尖角，安装时不需要额外预留避让尖角的空间，上端铰接孔的轴线到下端贴合面的垂直距离是核心安装尺寸，决定了铰接部件的转动中心高度，选型时需要匹配工位需要的转动中心高度，避免出现安装后压臂无法接触到工件的问题；C型开口的内侧宽度是另一个关键边界尺寸，要比需要跨骑的基座或者工件宽度大0.2-0.5mm，既保证安装时能顺利卡入，又不会因为间隙过大导致安装后出现晃动；整个结构的厚度方向尺寸统一，不管是加工时采用铣削成型还是钣金折弯焊接，都能很方便地保证各部位的尺寸精度，不需要复杂的工装就能完成加工，加工成本较低，同时后期维护更换也很方便，不需要对周边设备做大规模调整就能完成替换。

　　在实际使用中，这类结构件通常会根据受力大小选择不同的材质，受力较小的工位可以采用铝合金材质，重量轻、拆装方便，受力较大的压装工位则会采用45号钢调质处理，表面做发黑防锈处理，提升结构的强度和耐用性。铰接孔内通常会加装铜套或者自润滑轴承，减少销轴转动时的磨损，延长整个结构的使用寿命，不需要频繁更换铰接部位的零件。下端贴合面如果是用于高精度定位的工位，还会做磨床精加工，保证平面度在0.02mm以内，确保安装后的定位精度。
