铰接式机械传动连接摇臂结构

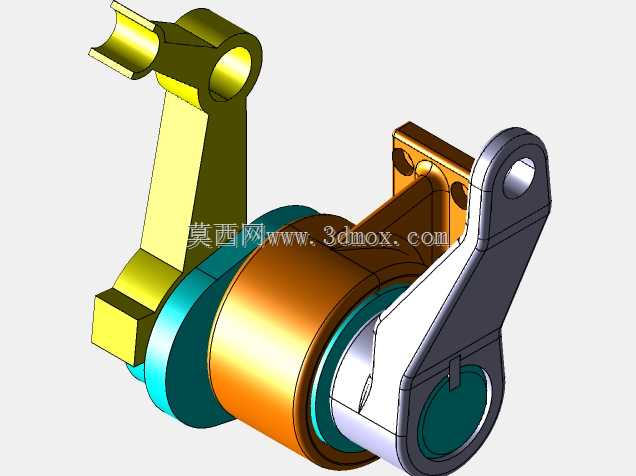

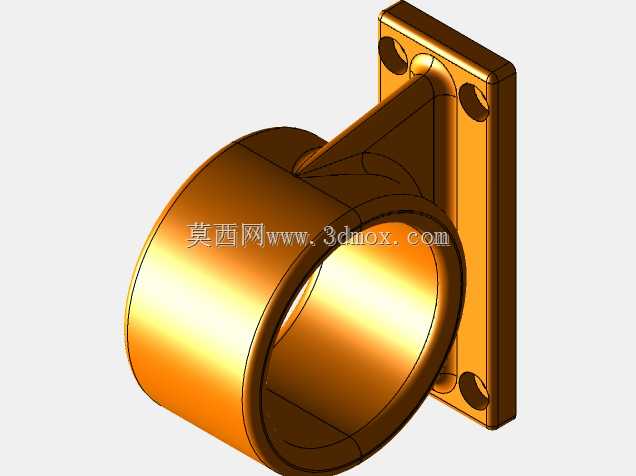

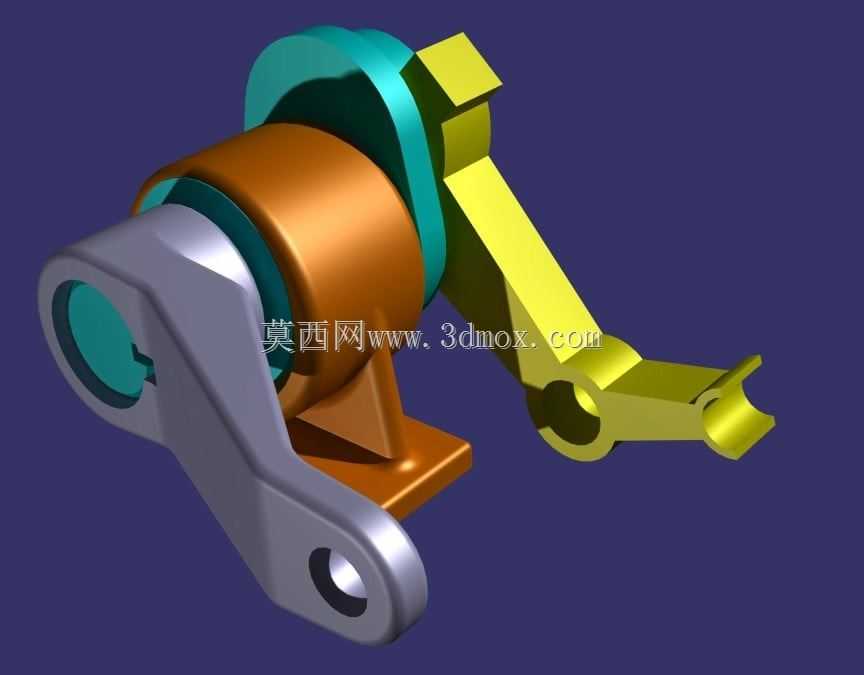

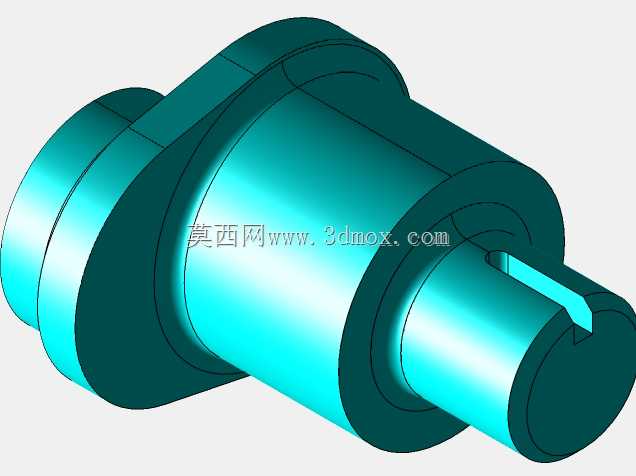

　　这类带铰接支座的摇臂构件，常出现在需要往复摆动传递动力的机械工位中，比如轻工生产线的工件拨送工位、小型专用设备的行程切换机构、农用机具的操作联动部位，核心作用是把旋转端的动力转化为设定角度范围内的摆动输出，或是把手动/气动的触发动作传递到执行端，完成工位切换、锁止触发、行程限位这类实际动作。从结构细节来看，构件的安装基座采用带加强筋的平板式设计，基座底部预留了两个螺栓过孔，孔位间距按照常规小型设备的安装型材间距匹配，安装面做了0.2mm的铣平公差要求，避免安装后出现应力集中导致的构件变形；基座上方的铜套衬筒是核心的转动承载部位，衬筒内径匹配常用的12mm/16mm铰接销轴，内壁预留了润滑脂槽，可在长期摆动工况下存储润滑介质，

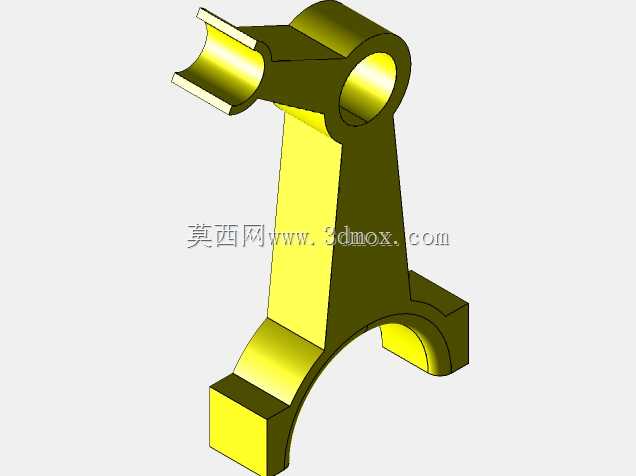

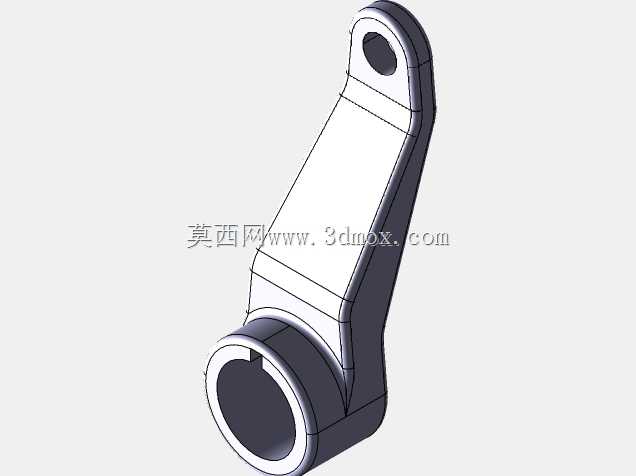

　　减少铰接副的磨损，衬筒与基座之间采用过盈配合加骑缝销固定，承受径向载荷时不会出现衬筒跟转的问题。摇臂的两个伸出臂分别承担不同的功能，短臂端的孔位用于连接动力输入件，比如气缸推杆、凸轮随动器或是手动操作杆，长臂端的叉形开口用于连接被驱动的执行构件，开口处的销孔做了倒角处理，方便现场装配时快速穿入连接销，两个臂的长度比例经过运动仿真校核，在输入行程固定的情况下，输出端的摆动角度刚好覆盖工位需要的动作范围，不会出现过位冲击或是行程不足的问题。设计过程中首先要确认的是安装边界，整个构件的安装高度不能超过相邻工位的构件安全距离，摇臂摆动的全行程范围内不能和周边的管线、固定构件产生干涉，因此在三维建模阶段需要先把周边的安装环境导入装配体，

　　预留出至少5mm的安全间隙，再反向推导摇臂的长度、铰接点的位置以及基座的固定尺寸。材质选择上，基座部分采用铸钢件做时效处理后加工，减少长期受力后的变形量，摇臂主体采用45号钢模锻成型，关键铰接孔做淬火处理提升耐磨性能，衬筒采用锡青铜材质，自润滑特性适配无频繁维护的工况场景。实际装配时需要注意，铰接销轴的轴向窜动量要控制在0.1-0.3mm之间，既要保证转动灵活，又不能因为间隙过大导致摆动过程中出现径向晃动，影响动作的定位精度；摇臂与动力输入件的连接端要预留一定的角度补偿间隙，抵消安装时的同轴度误差，避免动作过程中出现卡滞。这类构件的受力点主要集中在铰接衬筒与摇臂的连接根部，因此建模时在根部位置做了圆弧过渡处理，

　　避免应力集中导致的疲劳断裂，过渡圆角的半径按照壁厚的1/5设置，既不会增加过多的结构重量，又能有效提升结构的抗疲劳强度。在生产线的实际运行中，这类摇臂构件的动作频率通常在每分钟10-30次之间，属于中低频次的承载构件，设计时的安全系数取2.5即可满足长期使用要求，不需要额外做过高的强度冗余，避免造成材料浪费和结构尺寸过大占用安装空间。
