多通路集成式液压油路连接阀块结构

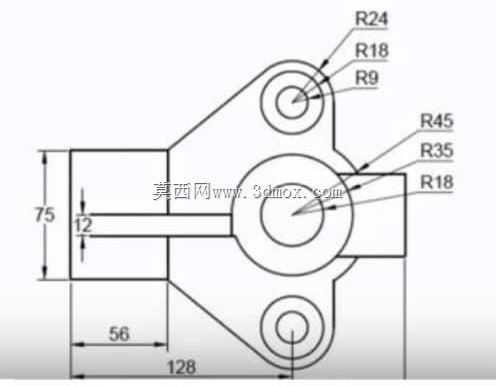

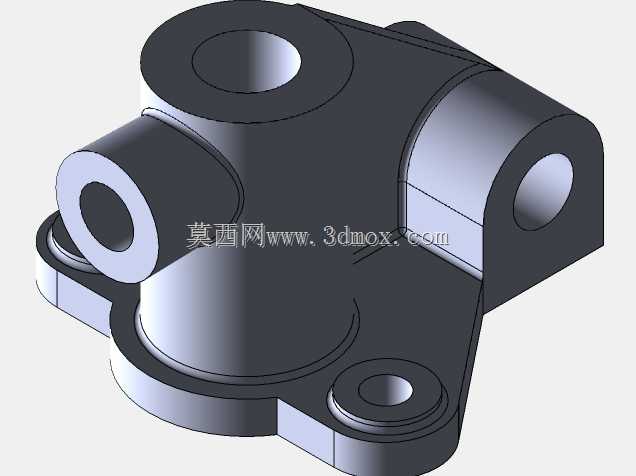

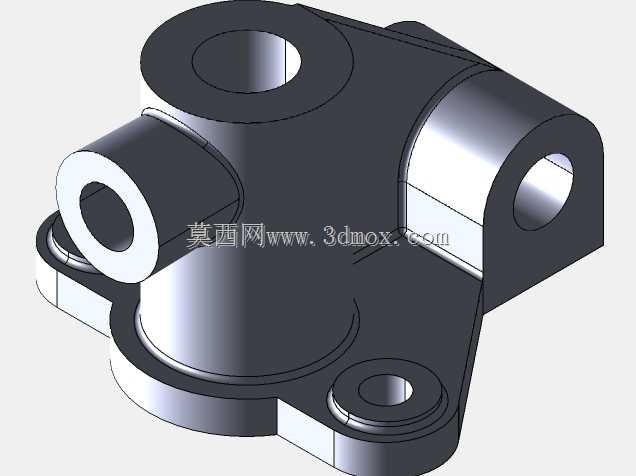

　　在液压系统的管路布局场景里，这类多通路集成阀块是解决管路杂乱、减少接头泄漏点的核心连接件，常应用在小型液压站、机床液压夹具回路、工程机械的先导控制油路上，替代传统的多个管接头拼接的分散布局，把不同通径的油路通道集成在同一个金属块体内部，缩短油路路径，降低压力损失，同时减少外部管路的装配工作量。从结构设计来看，这个阀块采用了多向接口布局，主体为立式柱状基座，三个不同方向的外伸接口分别对应不同的油路通路，每个接口都加工有标准内孔用于安装管接头或者插装阀元件，基座底部带有安装固定的凸台结构，凸台上预留的安装孔可以通过螺栓直接固定在阀组安装面或者液压站的安装面板上，不需要额外的转接支架。设计这类阀块的时候，

　　首先要根据油路的通流能力确定各个通道的孔径，避免通流截面过小造成节流发热，同时要保证内部油路交叉处的工艺孔封堵可靠，避免不同压力等级的油路发生窜通；各个接口的朝向是根据实际装配空间来确定的，三个外伸接口分别朝向水平两个方向和竖直向上的方向，适配不同走向的管路连接，避免管路出现小半径弯折造成的通流受阻。外形尺寸上，主体基座的外径适配常规的安装空间，三个外伸接口的中心高与安装基准面的距离符合常规液压元件的安装尺寸链，安装孔的孔距遵循通用的阀组安装规范，不需要重新加工安装孔位就可以直接替换同规格的传统油路接头组。实际使用中，这类集成阀块可以同时实现压力油输入、工作油输出、回油通路的集成，外部只需要在对应接口连接管路即可，

　　相比分散的管接头连接，整体的密封点数量减少六成以上，大幅降低长期使用过程中的泄漏风险；块体本身采用金属切削加工成型，各个安装端面都加工有密封槽用于安装O型密封圈，保证和安装面结合处的密封性能，接口的内孔加工精度满足插装元件或者管接头的配合公差要求，不会出现配合过松泄漏或者过紧装配困难的问题。在进行三维建模的时候，需要重点校验各个内部油路的壁厚，避免壁厚不足在高压工况下出现阀体开裂，同时要核对各个接口的同轴度以及安装孔的位置度，保证加工完成后可以顺利装配，不会出现接口错位、安装孔不对中的问题；另外还要考虑加工工艺性，内部的斜向油路要预留合理的工艺孔位置，方便加工完成后进行封堵，同时封堵位置要避开密封面和安装受力位置，

　　避免长期受力出现封堵松动。这类阀块在实际设备维护中也更方便，出现故障的时候不需要拆解大量管路，只需要对阀块本身进行检查或者更换，大幅缩短设备的停机维护时间，在中小流量的液压回路中应用非常广泛，尤其是在安装空间受限的设备上，集成式的结构可以大幅节省安装空间，让液压管路的布局更加整洁有序。
