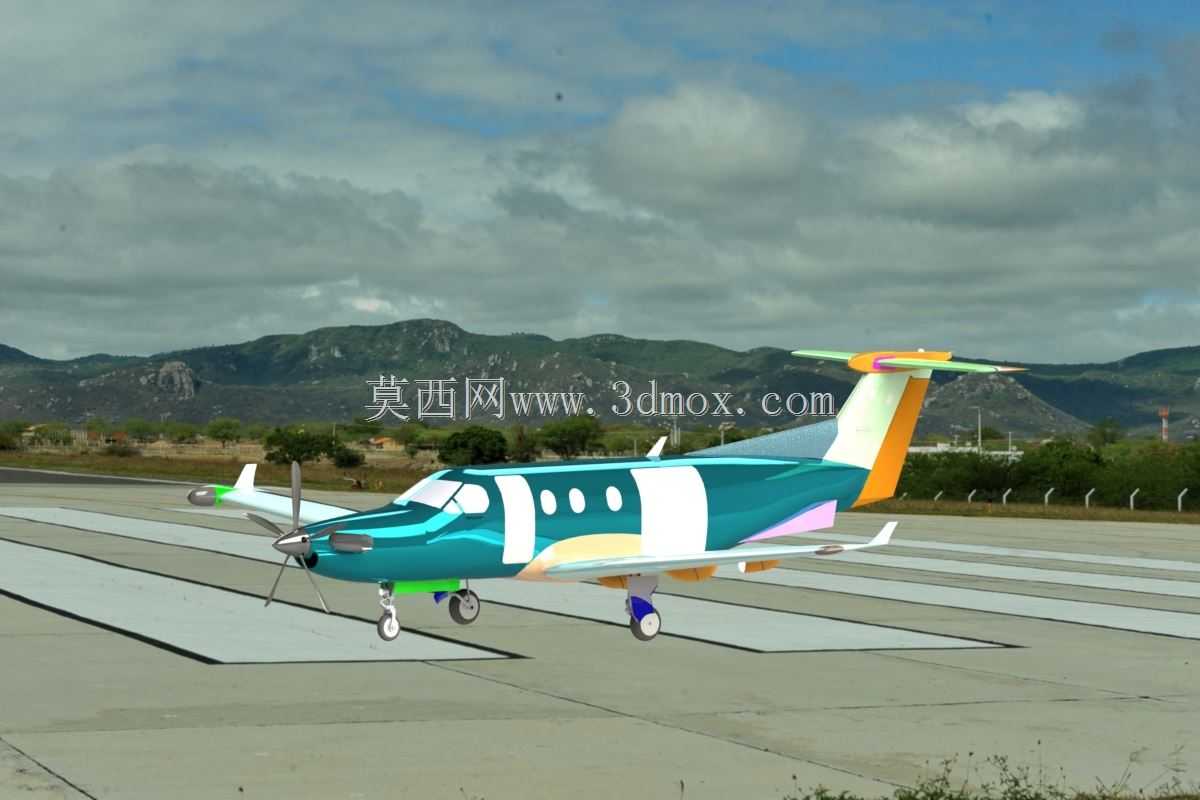

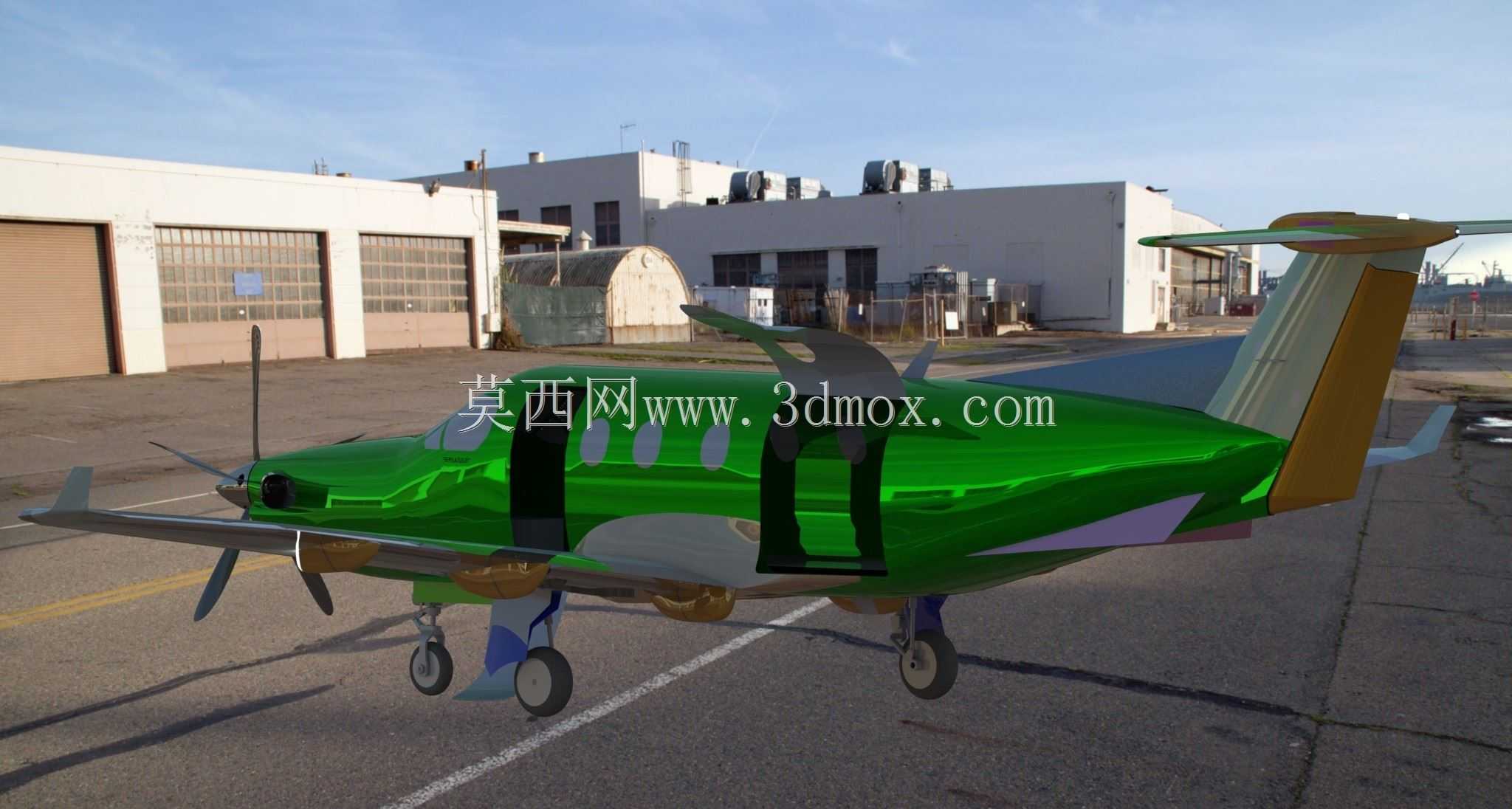

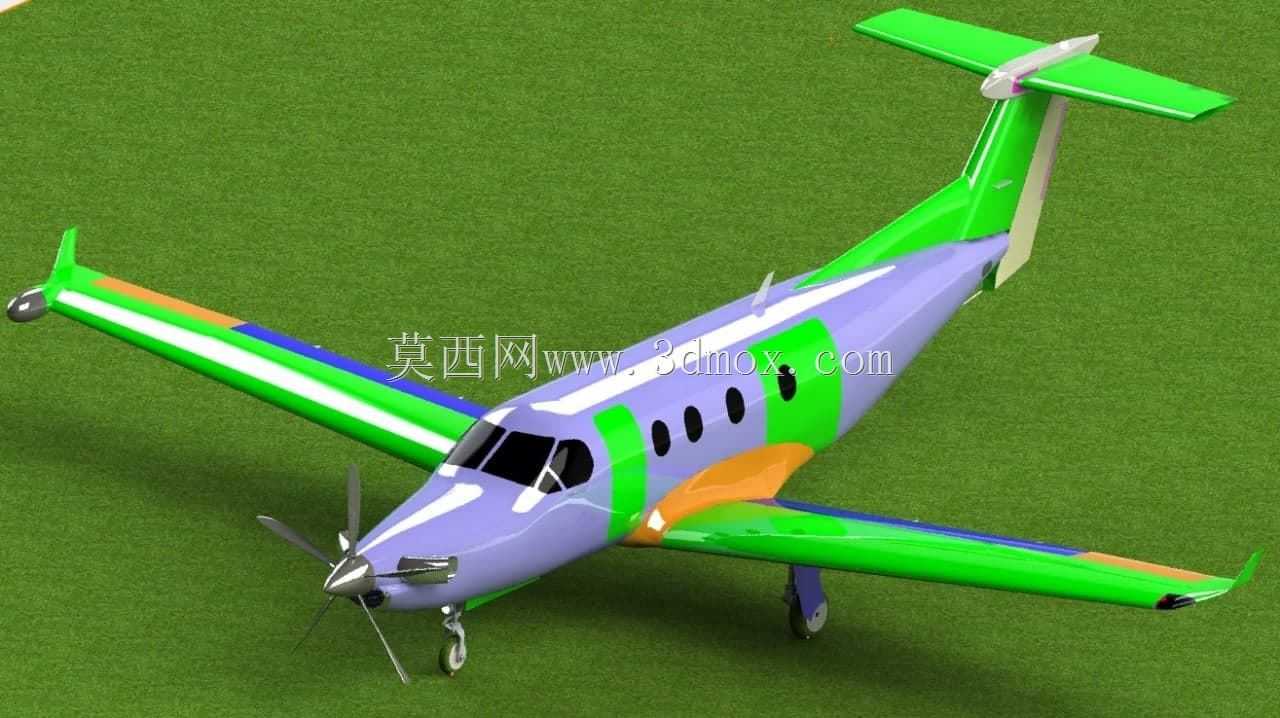

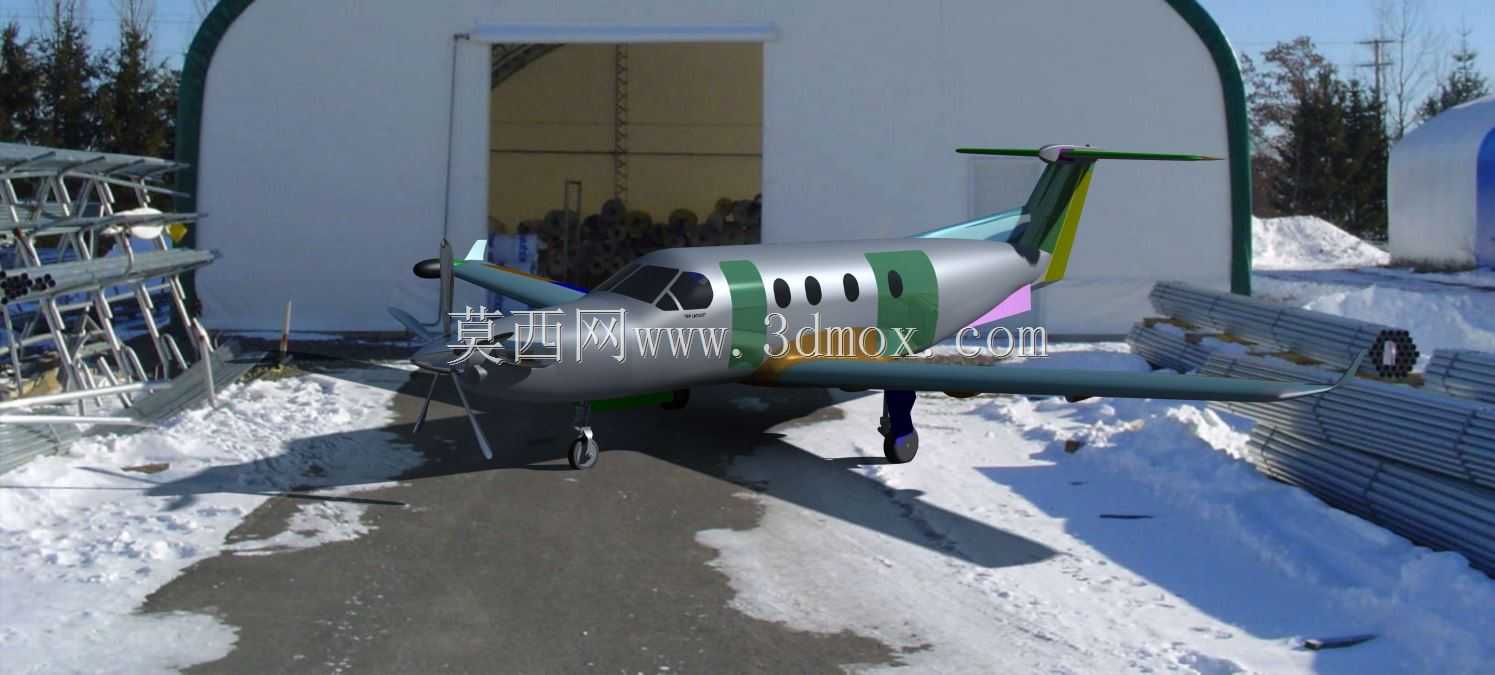

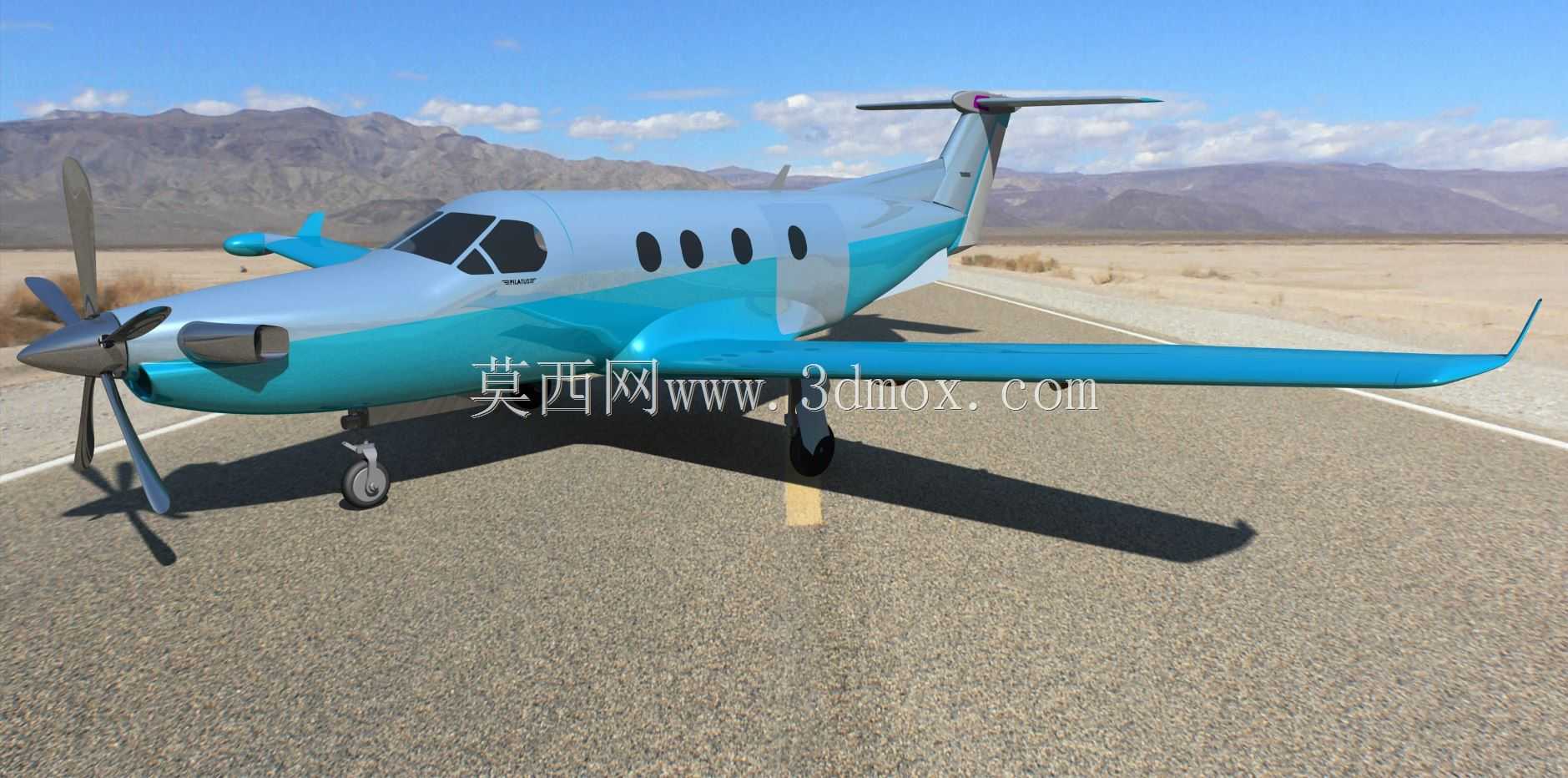

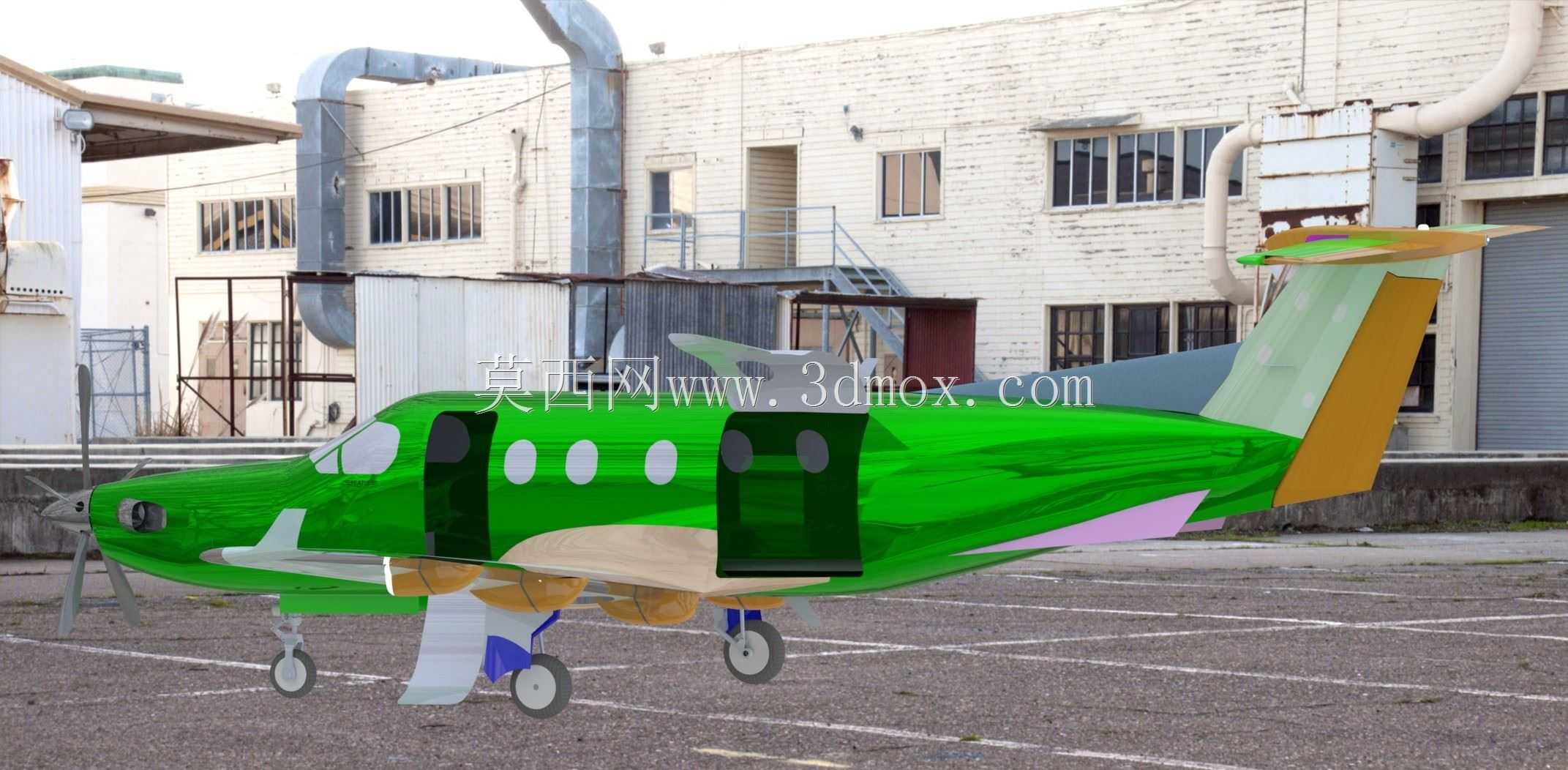

皮拉图斯PC-12小型通航飞机结构设计

　　在通用航空作业场景中，皮拉图斯PC-12这类单发涡桨固定翼飞机的适配性极强，不管是高海拔短途支线客运、偏远地区医疗急救转运，还是特殊地形的物探航拍、公务通勤出行，都能凭借自身的结构特性完成作业需求。从实际使用场景来看，这类飞机需要兼顾非铺装跑道的起降能力、客舱快速改装的灵活性以及长航程低油耗的运营优势，因此在结构设计阶段就需要围绕这些核心需求做针对性的布局优化。

　　先从整机的外形尺寸与安装边界说起，该机型的机身长度控制在14米级，翼展约16米，机高4米出头，这个尺寸刚好能适配国内绝大多数通用机场的停机位与滑行道宽度，不需要对现有通航机场设施做额外改造就能停靠作业。起落架采用前三点式布局，主起落架安装在机翼根部的承力结构上，轮胎选用低压通航轮胎，接地压强控制在较低水平，能够在砂石、草地等非铺装简易跑道完成起降，这一设计直接拓展了飞机的作业覆盖范围，在西部高原、山区等没有硬化跑道的区域也能执行任务。机翼采用上单翼布局，一方面可以让发动机螺旋桨距离地面有足够的安全高度，避免起降过程中吸入地面砂石打坏桨叶，另一方面上单翼的结构也能让客舱内部空间不受机翼承力梁的遮挡，方便客舱快速调整布局——执行客运任务时可以布置9个乘客座椅加1个乘务位，执行医疗转运任务时可以快速拆除部分座椅，安装担架与配套的急救设备，执行货运任务时甚至可以拆除全部客舱座椅，利用后舱的大型货舱门装载大件物资。

　　从功能特性来看，该机型的动力系统选用单台涡桨发动机搭配四叶螺旋桨，相比双发机型，单发的结构设计大幅降低了日常维护的工作量与运营成本，同时涡桨发动机的燃油效率远高于喷气式发动机，在300节以内的巡航速度区间，油耗仅为同级别喷气式公务机的三分之一左右，非常适合中短途通航作业。尾翼采用T型尾翼布局，平尾安装在垂尾顶端，能够避开机翼后方的紊流区，提升低速飞行与起降阶段的操纵稳定性，尤其是在高原机场起降时，空气密度较低，T型尾翼的操纵效率优势会更加明显，能够有效提升复杂气象条件下的飞行安全裕度。

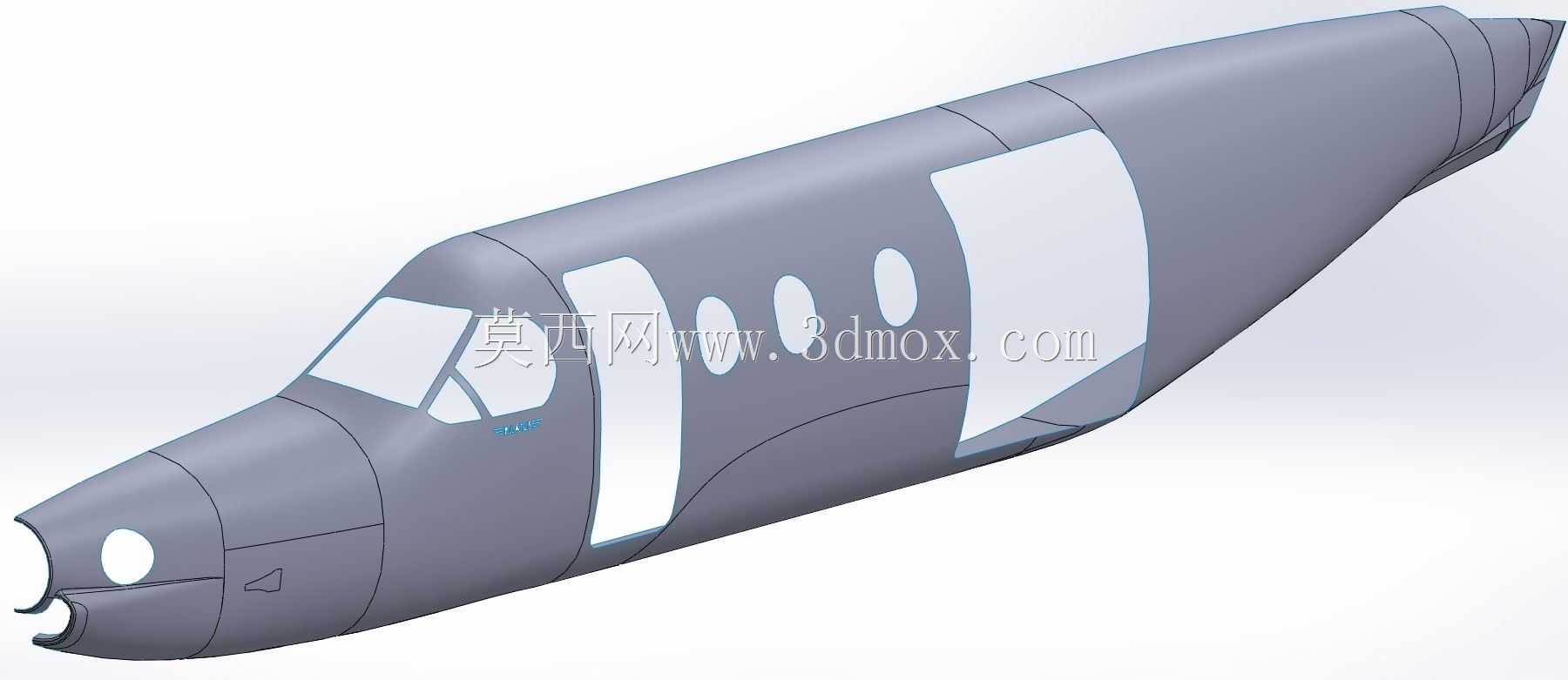

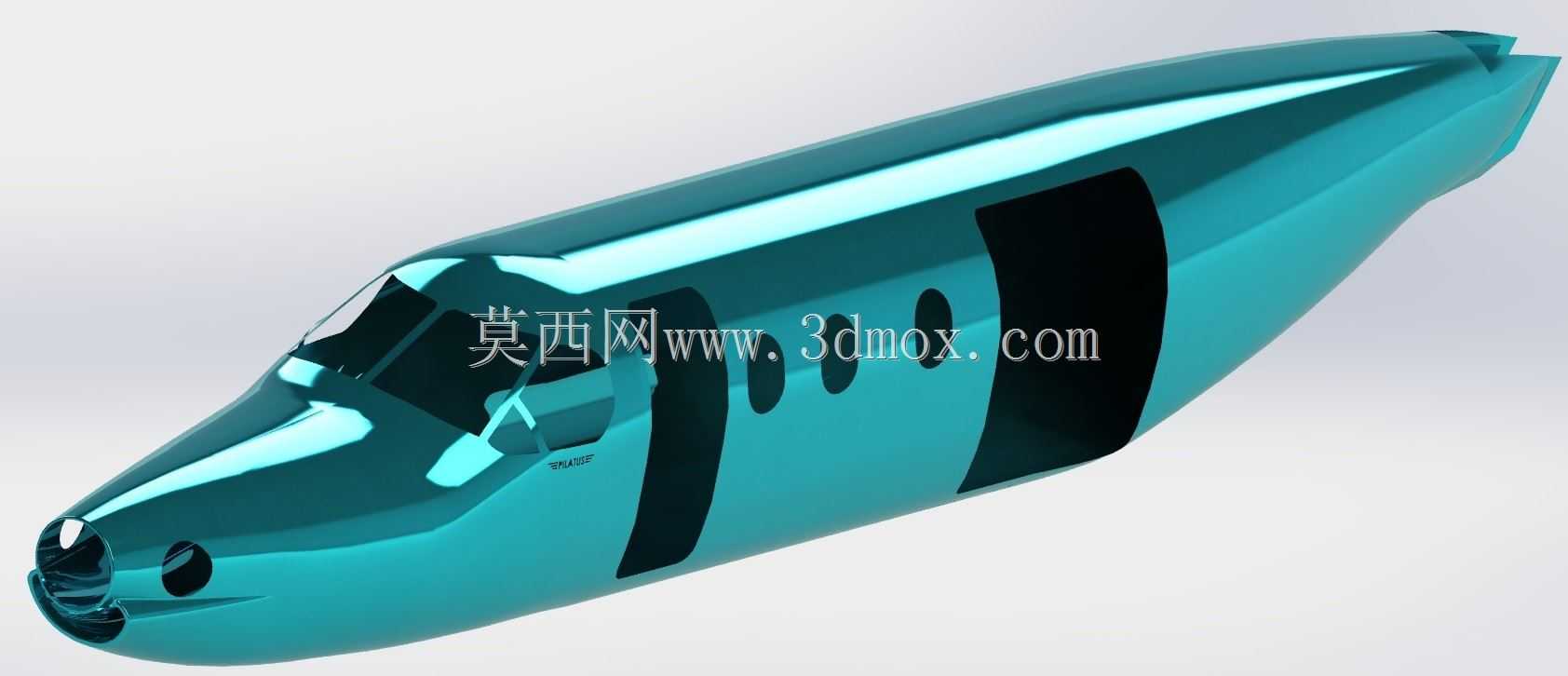

　　在结构设计思路上，机身主体采用半硬壳式铝合金结构，关键承力部位使用高强度航空铝合金铆接成型，在保证结构强度满足适航要求的前提下，尽可能降低整机空重，提升有效载荷能力。机头部位预留了航电设备的安装空间，可以根据不同作业需求加装气象雷达、航拍相机、物探设备等任务载荷，机头下方的设备舱做了快拆设计，地勤人员不需要借助复杂工具就能完成任务设备的更换，大幅缩短转场作业的准备时间。客舱舷窗采用大尺寸椭圆形设计，一方面椭圆形的窗孔结构能够避免应力集中，提升机身结构的疲劳寿命，另一方面大尺寸舷窗可以为乘客提供更好的视野，在执行航拍、观光飞行任务时体验更好。

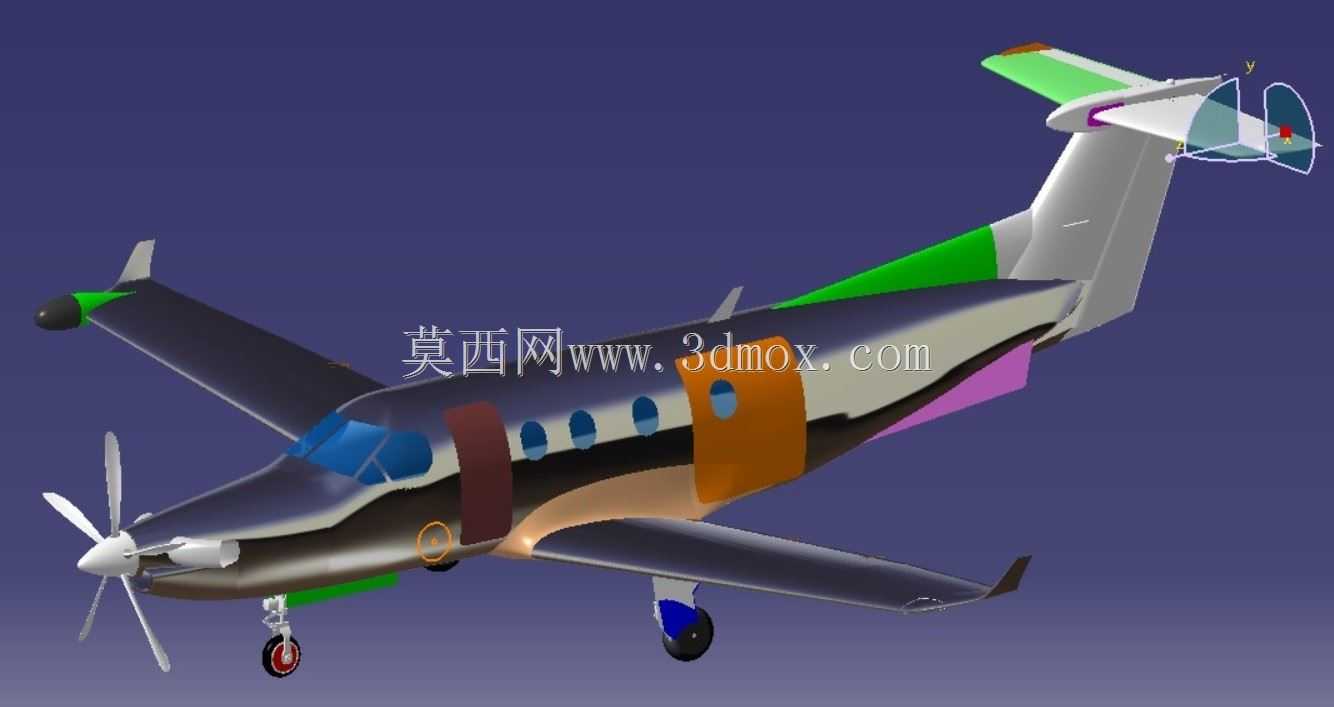

　　需要注意的是，在做这类通航飞机的三维结构建模时，要严格把控各个活动部件的运动边界：比如前起落架的收放行程、主起落架的减震压缩量、螺旋桨的旋转包络线、后货舱门的开合角度、各个操纵舵面的偏转角度，这些边界尺寸如果出现偏差，后续做装配仿真或者运动干涉检查时就会出现问题。比如后货舱门的开合机构，需要保证在地面装卸货物时，舱门开启后不会与地面设备、装卸人员发生干涉，同时关闭后能够与机身蒙皮完全贴合，保证飞行过程中的气动外形流畅，不会产生额外的气动阻力。另外机翼上的燃油箱布置，需要考虑机翼的结构承力特性，将燃油箱布置在机翼的翼盒结构内，利用燃油的重量抵消部分飞行时机翼产生的向上弯矩，降低机翼根部承力结构的载荷，这也是固定翼飞机设计中常用的载荷优化思路。

　　从实际运营的角度来看，这类机型的维护口盖布置也非常讲究，所有需要日常检查的设备，比如液压系统接头、航电设备接线端、发动机附件机匣、滑油加注口，都布置在地勤人员站在地面就能触及的位置，不需要借助高空作业车就能完成日常定检工作，这一点对于在偏远地区作业的通航飞机来说非常重要，能够大幅降低地面保障的难度。机身尾部的尾橇结构做了加强设计，在起降过程中如果飞行员操作不当导致擦尾，尾橇能够先于机身尾部结构接触跑道，避免机身蒙皮与承力结构受损，降低意外操作带来的维修成本。
