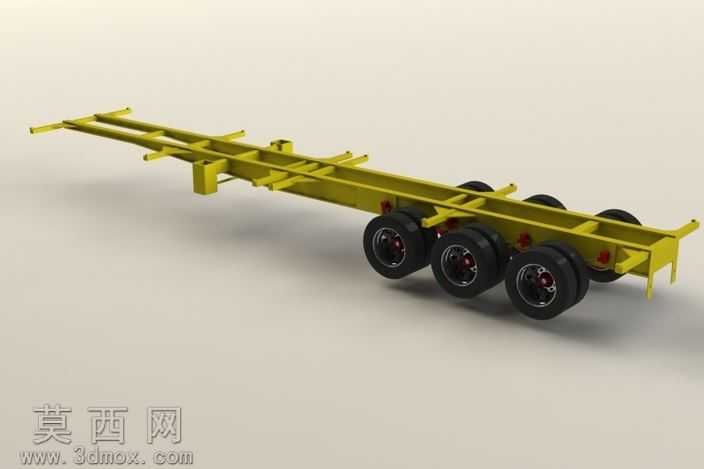

三轴集装箱运输拖车骨架结构模型

本模型为三轴式集装箱运输拖车骨架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格参照商用挂车骨架的实际设计规范，对各部件的装配关系、尺寸比例进行了精准还原，整体结构无干涉、无冗余特征，可直接用于结构验证、教学演示或改装设计参考。模型主体采用纵梁贯通式结构设计，两根主纵梁沿车架长度方向布置，为变截面工字钢结构，中部承载区域做了加厚加强处理，可匹配标准集装箱的底部锁扣安装位置，纵梁之间通过多道横梁进行横向连接，横梁采用槽型钢结构，与纵梁采用焊接式连接模拟，既保证了车架整体的抗扭刚度，又合理控制了车架自重，符合商用挂车轻量化的设计趋势。车架后部设置三轴行走机构安装位，模型完整还原了车桥安装支座、钢板弹簧挂载位、制动气室安装支架等细节结构，三轴等距布置的设计可均匀分散承载载荷，满足重载运输的承重需求，车桥与车轮部分做了等比例建模，轮胎采用橡胶材质模拟，轮毂还原了商用挂车常用的钢制轮毂结构，轮辋、螺栓孔等细节清晰可辨。车架前端设置牵引销安装区域，同时预留了支腿安装位、气路电路排布固定点，车架侧部设置有侧防护安装支架、工具箱挂载位，尾部还原了后保险杠安装座、尾灯支架等附属结构，所有安装位的位置尺寸均符合通用挂车的设计标准，具备较高的工程参考价值。渲染阶段对车架主体采用工程黄金属漆材质，模拟商用挂车常用的面漆效果，金属部件做了哑光金属质感处理，轮胎采用哑光橡胶材质，地面搭配浅灰色哑光地面做衬托，通过三点布光方式突出车架的结构轮廓，各部件的材质区分清晰，可直观展示骨架的整体结构与部件布局。设计过程中优先考虑了结构的承载合理性，主纵梁的受力路径做了平顺化处理，避免应力集中问题，横梁的布置位置对应集装箱底部的受力点，可将集装箱载荷均匀传递至各车桥，同时预留了多组可选安装位，可适配不同长度规格的标准集装箱，拓展了模型的适用场景。
