奇石乐1000型扭矩检测传感装置

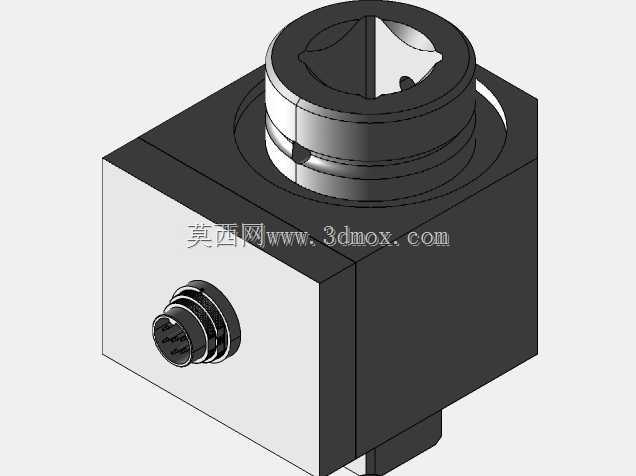

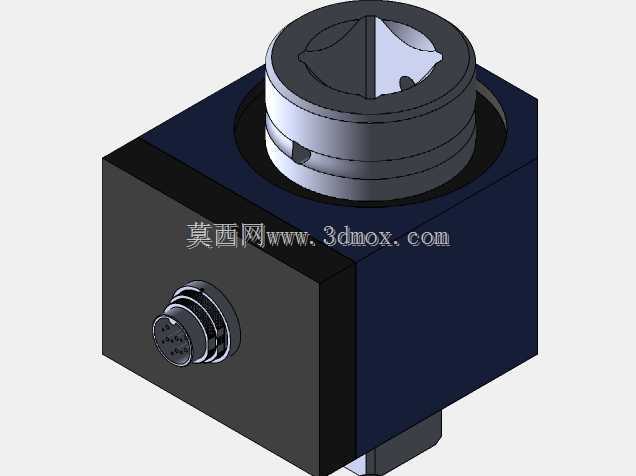

　　在各类旋转动力系统的测试与运行监测场景中，扭矩参数的精准采集是判断动力输出效率、传动链路负载状态、部件疲劳损耗程度的核心依据，这款扭矩检测装置正是针对这类需求完成的结构设计，可覆盖从实验室台架测试到工业现场长期在线监测的多类使用场景。从结构设计逻辑来看，该装置采用方型基座加顶部同轴传感端的布局，方型基座的四个立面可直接贴合安装基准面，通过基座边角的安装孔位完成与测试台架、设备壳体的刚性固定，这种方正的基座设计能最大程度降低安装时的对位难度，不需要额外设计定制转接支架即可适配多数常规测试工位的安装平面，基座的厚度预留了内部信号调理电路的安装空间，同时能隔绝外部安装面的振动干扰，避免杂波信号影响扭矩采集精度。

　　顶部的圆柱形传感端为核心扭矩感应区域，端面设置的异形对接孔可直接与被测旋转轴端完成插接配合，不需要额外加装联轴器即可传递扭矩，这种直插式的对接结构能减少传动链路的间隙，避免间隙带来的扭矩测量迟滞误差，传感端的圆柱外壁做了阶梯式限位设计，安装时可通过轴肩位置快速确认插接深度，保证被测轴的扭矩作用点完全落在传感单元的有效测量区间内。实际应用中，这类传感装置可适配发动机台架测试、齿轮箱负载检测、自行车曲柄力矩采集、传动转轴扭矩监测等多类场景，针对静态扭矩测量场景，装置内部的磁畴感应单元可直接捕捉轴件受扭后的磁特性变化，不需要在旋转轴上加装额外的供电或信号传输部件，通过非接触式的信号耦合即可完成数据采集，避免了滑环接触式传输带来的磨损、

　　信号漂移问题，能长期维持稳定的测量精度；针对动态扭矩测量场景，装置内置的应变采集单元可实时捕捉转轴的微应变变化，通过内部集成的信号调理模块完成A/D转换，直接输出标准化的模拟量信号，可直接对接通用的工业数据采集设备，不需要额外配置信号放大模块。在安装边界设计上，方型基座的边长尺寸适配常规的传感器安装工位间距，顶部传感端的外径尺寸预留了足够的安全间隙，当被测轴存在小幅径向跳动时，不会出现传感端与周边固定结构的剐蹭问题，基座底部的出线槽采用隐藏式设计，信号传输线缆可从基座侧面或底部引出，不会与周边旋转部件产生干涉，适配不同走线方向的安装需求。从功能特性来看，该装置可同时覆盖静态扭矩与动态扭矩的测量需求，针对赛车、乘用车辆、航空动力装备、

　　气垫船等对动态响应速度要求较高的应用场景，其信号采集频率可匹配高转速下的扭矩波动捕捉需求，能完整记录瞬态的扭矩冲击变化；针对直角齿轮箱、涡轮螺旋桨发动机这类存在轴向反作用力的传动结构，装置的结构设计可隔离轴向力对扭矩测量结果的干扰，仅采集纯扭矩载荷的数值，避免轴向分力带来的测量误差，测试人员可通过输入端的扭矩采集数据，结合传动比参数直接换算输出端的扭矩值，不需要在输出端额外加装测量装置，简化整个测试系统的结构复杂度。在三维建模过程中，需要重点关注传感端对接孔的形位公差，保证与被测轴配合的同轴度要求，同时基座安装孔的位置度需要严格控制，避免安装时出现强制对位导致的基座形变，影响内部传感单元的初始校准状态，所有配合面的粗糙度要求也需要在模型中明确标注，保证安装贴合面的接触刚度，减少振动带来的测量噪声。
