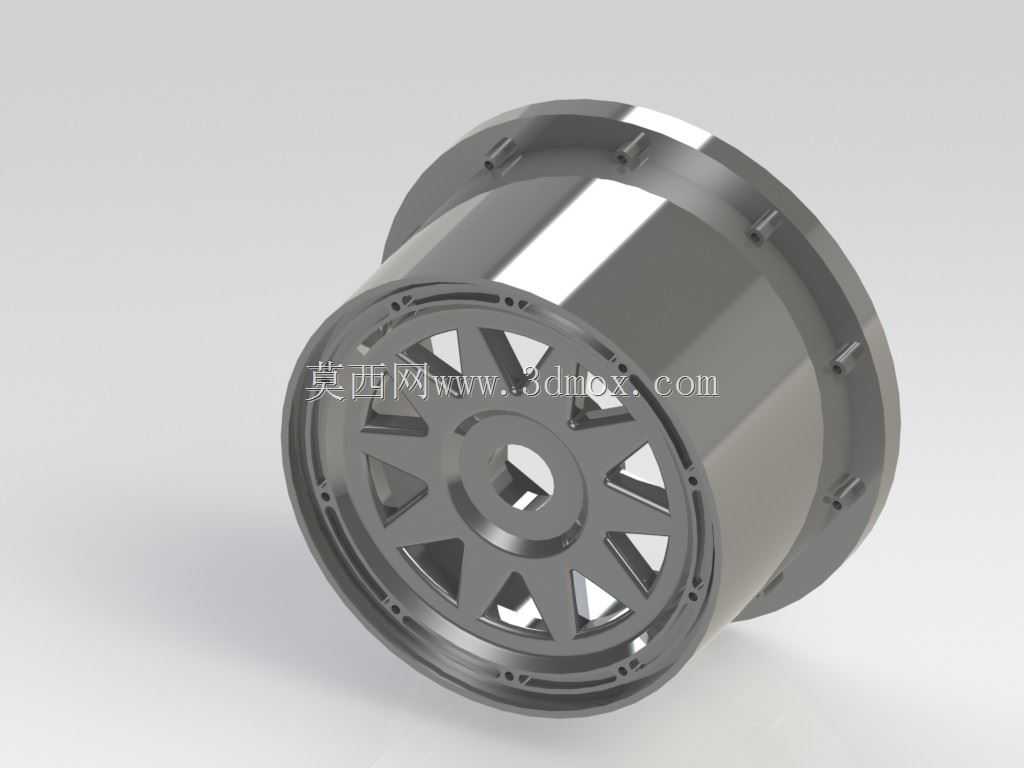

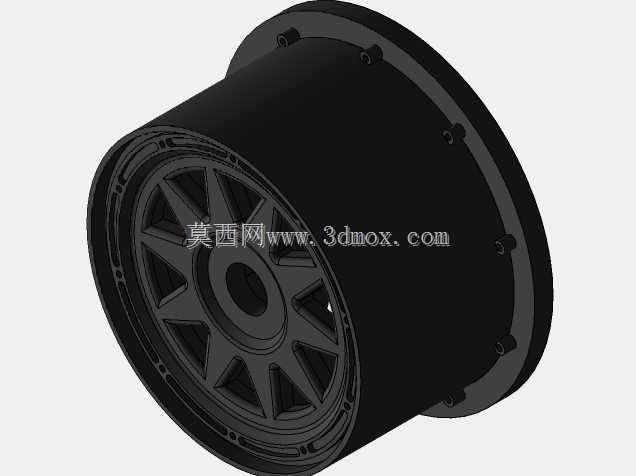

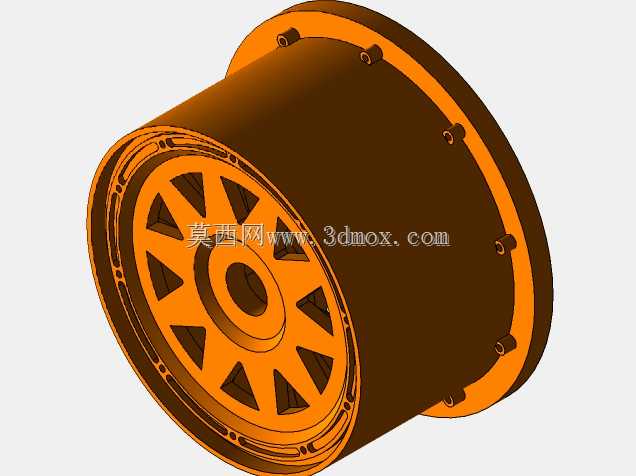

巴哈赛车后轮轮毂结构三维设计

　　巴哈赛事的越野工况对行走系统部件的抗冲击、轻量化表现有着极高要求，这款后轮轮毂的设计完全围绕非铺装路面的高频冲击、飞坡落地载荷、连续颠簸振动等实际使用场景展开，区别于民用代步车辆的轮毂设计逻辑，从结构布局到安装边界的设定都优先保障极限工况下的结构可靠性。从实际装车用途来看，该部件作为巴哈赛车后轮的核心承载构件，一端需要连接轮边传动输出法兰，承接动力传递输出的扭矩，另一端需要固定越野轮胎，承担整车加减速、转向侧倾、飞坡落地时的全部垂向、侧向与纵向载荷，同时还要预留刹车系统的安装空间，避免轮组转动过程中与刹车卡钳、悬架摆臂、减震器支架发生运动干涉。设计过程中首先明确了安装边界的约束条件：中心定位孔与传动半轴的配合采用过渡配合公差，

　　保证同轴度误差控制在0.05mm以内，避免高速转动时出现轮组跳动；周向均布的螺栓孔位置与轮边法兰的安装孔位完全对应，螺栓孔周边做了局部加厚处理，分散螺栓预紧力带来的局部应力，防止长期受交变载荷作用出现螺栓孔开裂的问题。轮辐部分采用多辐条对称式布局，每根辐条的截面做了变厚度设计，靠近中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，在保证整体结构刚度的前提下尽可能削减非必要的材料重量，实现轻量化目标；辐条之间的镂空区域一方面可以降低转动惯量，提升轮组的动力响应速度，另一方面可以为刹车系统提供足够的通风散热空间，避免长时间连续制动时热量堆积导致刹车性能衰减。轮辋部分的止口尺寸完全匹配巴哈赛事指定规格的越野轮胎，

　　胎圈座位置做了圆角过渡处理，防止轮胎安装时划伤胎圈，同时在轮辋外侧设计了一圈加强凸缘，应对越野路面上石块、路肩对轮辋边缘的撞击，避免轮辋变形导致轮胎漏气。轮毂主体的筒体部分做了等壁厚设计，内壁预留了动平衡配重块的安装位置，方便后期装车时做动平衡校准，减少高速行驶时的振动；筒体外侧周向均布的加强筋结构，沿着筒体轴向延伸，提升筒体的抗扭刚度，避免大扭矩输出时筒体出现扭转变形。在结构校核阶段，针对飞坡落地3倍重力加速度的垂向冲击、全油门起步时的最大传动扭矩、极限转向时的最大侧向力三种典型极限工况做了应力分布仿真，对应力集中的辐条根部、螺栓孔周边、中心安装座位置做了圆角优化，将最大应力控制在材料许用应力的60%以内，保证足够的安全余量。

　　整个轮毂的安装尺寸完全适配巴哈赛车常规的轮边传动布局，不需要对悬架、传动、刹车系统做额外改装即可直接装车使用，轮辐的对称式设计也支持左右后轮通用，减少赛事备用件的储备种类，降低车队的备件成本。从实际使用的角度出发，这款轮毂的结构设计没有多余的装饰性特征，所有的几何结构都服务于承载、散热、减重、安装的实际功能，表面没有尖锐的棱角，所有过渡位置都做了圆角处理，既可以减少应力集中，也能避免加工、装配过程中划伤操作人员。
