高压旋涡风机工业排风设备三维设计

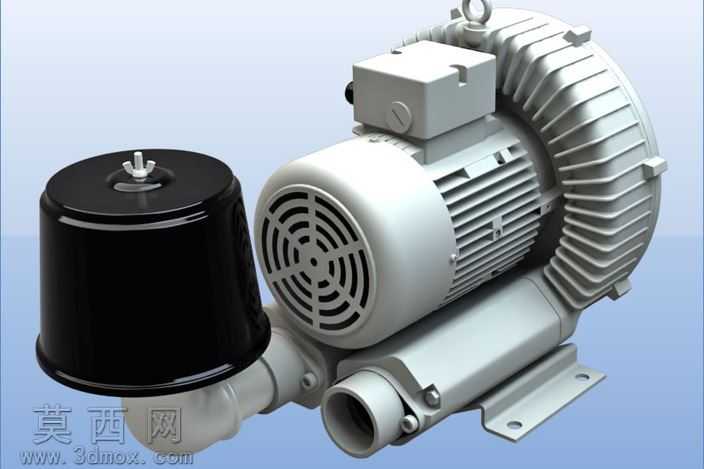

本模型为高压旋涡式工业风机，整体采用一体化集成式结构设计，将驱动电机与旋涡泵头、进气过滤组件整合为完整的功能单元，建模过程严格遵循工业风机的实际生产制造规范，对每一处结构细节都做了精准还原。模型构建时先从核心的旋涡叶轮腔室入手，精准复刻了涡壳内部的环形流道结构，流道的曲面弧度、叶片排布角度都经过参数化校准，能够真实还原高压风机运行时的气流增压路径，避免出现结构干涉或流道错位的问题。驱动电机部分完整还原了散热筋结构，电机外壳的纵向散热筋按照实际散热需求做了等距排布，既保证了外观的工业质感，也还原了电机工作时的散热结构逻辑，电机端盖的通风栅格做了镂空处理，栅格的开孔角度、排布密度都与实物一致，接线盒的位置、固定螺栓的点位也完全按照实际安装规范设置，还原了电机的电气安装结构细节。进气端的黑色过滤消音组件，建模时还原了内部的过滤腔结构与顶部的固定旋钮，过滤外壳与进气管道的连接法兰做了精准的卡扣与螺栓位设计，能够清晰展示过滤组件的拆装逻辑，底部的安装支架采用加厚钣金结构，支架上的安装腰型孔做了沉头处理，还原了实际安装时的螺栓固定空间，保证模型能够直接用于安装布局的模拟演示。材质渲染方面，电机与涡壳部分采用哑光铸铝材质，还原了铝合金压铸件的细腻金属质感，表面做了轻微的磨砂处理避免过度反光，过滤组件采用黑色工程塑料材质，还原了塑料壳体的哑光质感，安装支架采用喷涂金属灰材质，还原了钣金件喷涂后的表面效果，所有金属部件的边缘都做了微小的倒角处理，避免模型出现生硬的棱角，更贴近真实工业产品的加工质感。模型完整还原了风机的所有装配关系，各部件的连接点位、密封结构都做了清晰呈现，既可以用于工业排风系统的布局设计演示，也可以作为风机结构教学的直观展示模型，能够帮助设计人员快速理解高压旋涡风机的工作原理与结构组成，也可用于配套设备的选型参考与安装空间校核。
