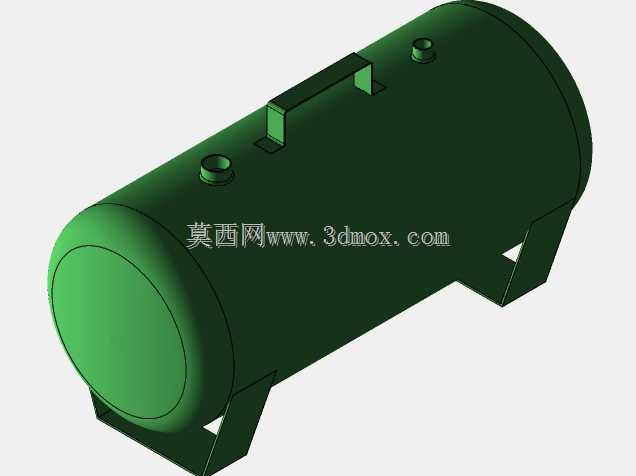

卧式13加仑工业压缩空气储气罐结构

　　在中小功率气动系统的配套设计中，这类13加仑容积的卧式储气罐是非常常见的气路缓冲元件，日常接触的车间气动工具工位、小型自动化设备集中供气支路、移动式空压机组配套、汽修门店气动拆装工位，都能见到这类规格罐体的应用。不同于大型立式站房储气罐，小容积卧式罐的安装灵活性更强，不需要专门做高耸的立式基础，在设备机架夹层、工具车底部、车间墙面低位支架都能完成固定，适配很多空间局促的安装场景。从实际功能来看，这类罐体首先承担的是压缩空气的稳压缓冲作用，活塞式空压机本身的排气存在明显的压力脉动，直接接入气路会导致气动扳手、气动卡盘这类执行元件出力不稳，接入罐体后，脉动气流在腔体内完成缓冲，输出压力的波动幅度能控制在0.05MPa以内，

　　保证末端气动元件的工作稳定性。其次是冷凝水初步沉降，压缩空气从空压机排出时携带大量润滑油雾与冷凝液态水，进入罐体后流速骤降，大颗粒的液滴会在重力作用下沉降到罐体底部，配合底部排污阀就能定期排出积液，减少后续冷干机、过滤器的处理负荷。另外在短时大流量用气场景下，比如气动扳手瞬间大流量耗气，单靠空压机的即时排气无法满足流量需求，罐体内预存的压缩空气可以瞬间补充流量，避免气路压力骤降导致的工具出力不足。从设计思路来看，这个罐体采用标准椭圆封头焊接结构，筒体部分采用等径直筒设计，两端封头的曲面曲率按照内压容器的应力分布优化，相比平盖封头能降低30%以上的焊缝处应力集中，在1.0MPa的常规工作压力下，

　　筒体壁厚不需要做额外加厚就能满足强度要求，同时控制整体重量。罐体顶部设置两个标准内螺纹接口，一个作为进气接口靠近空压机接入侧，一个作为出气接口靠近用气侧，两个接口保持足够的间距，避免进气气流直接短路从出气口流出，保证气流在罐体内有足够的停留时间完成缓冲与沉降。顶部的提手结构是针对移动式配套场景设计的，在配套移动空压机组时，组装、搬运过程中可以通过提手完成罐体的吊装与移位，不需要额外焊接吊耳，简化了罐体的外部结构。底部的两个L型折弯支座是卧式安装的核心承载结构，支座的折弯角度经过受力校核，每个支座上预留两个安装固定孔，安装时可以通过螺栓直接固定在机组机架或者墙面支架上，支座与筒体的焊接位置避开了筒体的环向焊缝，

　　避免焊接应力与筒体成型应力叠加，长期承压使用下不会出现焊缝开裂的问题。从安装边界来看，这类13加仑罐体的整体长度控制在适配小型机组机架的范围，筒体外径不会占用过多横向安装空间，顶部接口的高度预留了足够的管接头安装空间，安装后接气管时不需要额外做弯头避让，底部支座的安装孔距符合常规小型空压机组的安装孔位标准，可以直接替换同规格的老旧罐体，不需要重新加工安装孔位。在实际建模过程中，这类罐体的建模需要重点关注几个结构细节：首先是封头与筒体的焊接坡口位置，建模时要预留出焊接余量的结构，避免后续出工程图时焊缝标注出现偏差；其次是顶部接口的螺纹深度，要匹配常规管螺纹的拧入深度，不能出现螺纹过浅导致接头密封不足的问题；另外支座的折弯圆角要符合钣金加工的工艺要求，不能出现过小的折弯半径导致加工时板材开裂。很多新手建模时容易忽略罐体内部的导流结构，其实在进气接口位置可以做一个简单的挡板结构，让进入罐体的气流向下折射，既可以提升冷凝水的沉降效率，也能避免高速气流直接冲击罐体封头造成的长期冲蚀。在气路系统选型时，这个容积的罐体适配2-3匹的活塞式空压机，能够带动3-4台常规气动工具同时工作，既不会因为容积过大导致空压机频繁加载卸载，也不会因为容积过小起不到稳压缓冲的作用，是小型气动系统里性价比非常高的配套元件。
