立式流化床硝酸盐过滤装置结构设计

　　在民用净水、小型工业循环水处理、水族维生系统的硝酸盐去除工况里，这类立式流化床过滤装置是很常见的末端处理单元，核心作用是通过流态化的滤料层截留、分解水体中累积的硝酸盐成分，避免水质因氮元素超标出现富营养化、设备结垢或者养殖水体毒害水生生物的问题。不同于传统的固定滤层过滤设备，流化床结构的核心优势在于滤料在上升水流的作用下处于悬浮翻滚状态，滤料表面的生物膜可以和水体充分接触，同时滤料之间的摩擦碰撞会让老化的生物膜自动脱落，不容易出现滤层板结、压损快速升高的问题，长期运行的维护频次比固定床设备低很多。

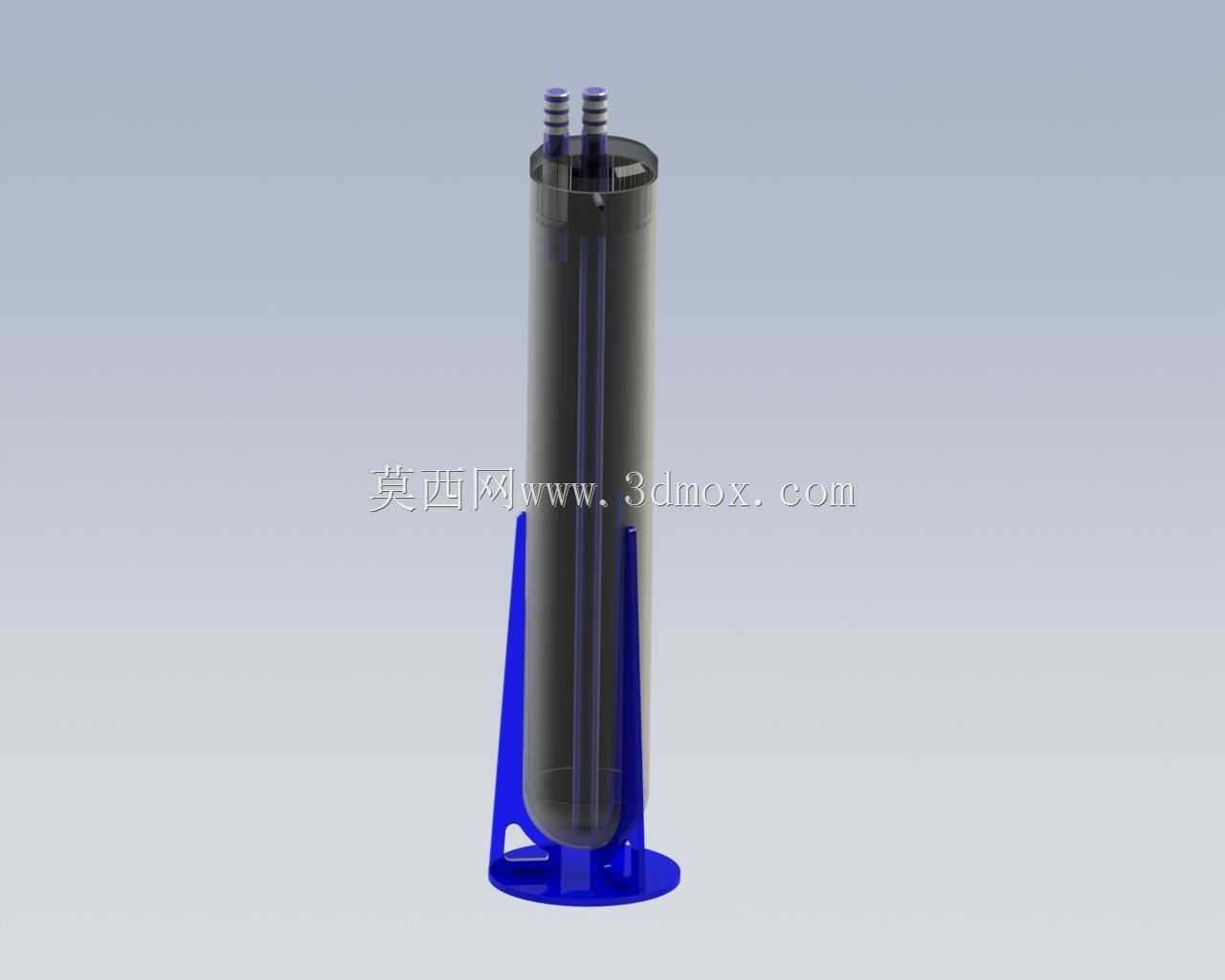

　　从结构设计逻辑来看，整个装置采用立式圆柱筒体布局，筒体主体采用半透明工程塑料材质，这种选材一方面是为了让运维人员可以直接观察内部滤料的流化状态、积污程度，不用额外开设观察视窗，减少筒体的密封点位，降低漏水风险；另一方面工程塑料的耐腐蚀性可以适配水处理工况下的弱酸弱碱水体，不会像金属筒体那样长期接触水体出现锈蚀、析出杂质污染水质的问题。筒体底部设计了一体化的蓝色支撑底座，底座采用圆盘式落地结构，三个支撑筋从筒体侧壁延伸到底座圆盘边缘，既可以保证筒体直立放置时的稳定性，避免设备运行时因为水流波动出现倾倒，也能让底部进水接口的安装预留足够的操作空间，不用额外抬高设备就能对接进水管路。

　　筒体顶部集成了两个快插式管路接口，分别对应进水和出水通路，接口采用带防滑环的竹节式结构，可以直接匹配标准规格的塑料软管，安装时不需要额外的法兰或者螺纹转接，徒手就能完成管路对接，很适合小型集成式水处理系统的快速装配。筒体内部设置了中心导流管，进水从顶部接口进入后会顺着中心导流管直接输送到筒体底部，再从底部的布水结构均匀向上流动，推动筒体内的滤料形成稳定的流化层，这种中心进水的设计可以避免水流直接冲击滤料层造成局部流态紊乱，保证整个筒体截面上的滤料都能均匀悬浮，不会出现局部滤料堆积、死区的问题。顶部的出水位置设置了滤网挡圈，孔径小于滤料的最小粒径，可以避免流化状态的滤料随着出水流出筒体，同时不会对水流造成过大的阻力。

　　从安装边界来看，这类小型过滤装置的整体外径控制在常规管路安装的操作空间范围内，底座圆盘的直径比筒体外径大出近一倍，放置在平面上时的抗倾覆力矩足够满足常规运行的水流冲击要求，不需要额外做地脚固定。设备整体高度适配小型水处理机柜的内部安装空间，顶部的接口预留了足够的软管弯曲半径，安装时不需要刻意弯折管路就能完成对接。在实际选型匹配时，需要根据处理水量调整筒体的有效容积，保证滤料的膨胀率处于30%到50%的合理区间，膨胀率过低会导致滤料无法充分流化，过滤效率下降，膨胀率过高则会导致滤料被水流冲到顶部挡网位置，造成滤料磨损加快、出水带滤料的问题。

　　在结构细节处理上，筒体和底座的连接采用超声波焊接工艺，接缝位置做了加厚的止口设计，焊接后可以承受0.3MPa以内的水压，不会出现接缝渗水的问题。顶部的端盖和筒体采用卡扣式连接，需要更换滤料或者清洗内部的时候，不需要借助工具就能直接打开端盖，运维操作很便捷。端盖上的接口和端盖采用一体化注塑成型，避免了额外装配接口带来的密封点，长期使用也不会出现接口漏水的问题。布水位置的缝隙宽度经过匹配设计，既可以让水流均匀分布到整个筒体截面，又不会让滤料漏到中心导流管或者进水通路里，造成管路堵塞。

　　这类设备在实际应用中，除了硝酸盐去除的场景，也可以通过更换内部滤料，实现水体中悬浮物截留、余氯吸附、重金属离子去除等不同的处理功能，只需要调整布水的流速匹配对应滤料的流化参数即可，结构的通用性很强。在三维建模过程中，需要重点关注筒体的壁厚均匀性，避免注塑成型时出现缩痕、变形的问题，支撑筋的厚度要控制在筒体壁厚的0.6倍以内，防止筋位位置出现表面缩印；同时要校核内部导流管的安装同轴度，保证进水水流可以垂直向下输送到布水区域，避免偏流造成的流化不均问题。对于快插接口的尺寸，需要严格匹配通用软管的公差范围，保证管路插接后的密封性和拔脱力符合使用要求，不会出现运行中管路脱落漏水的问题。
