火箭船尾发射支撑固定支架结构

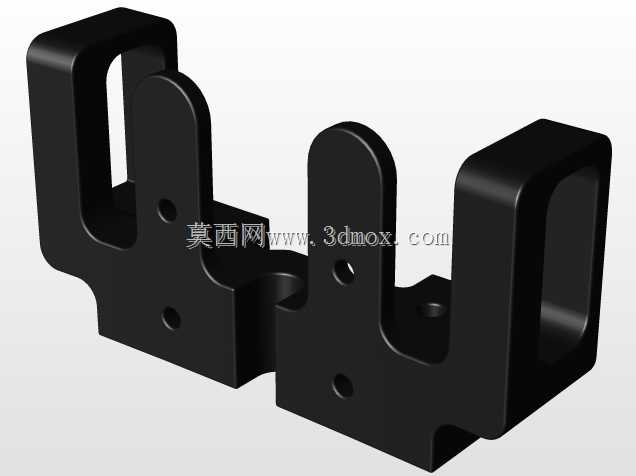

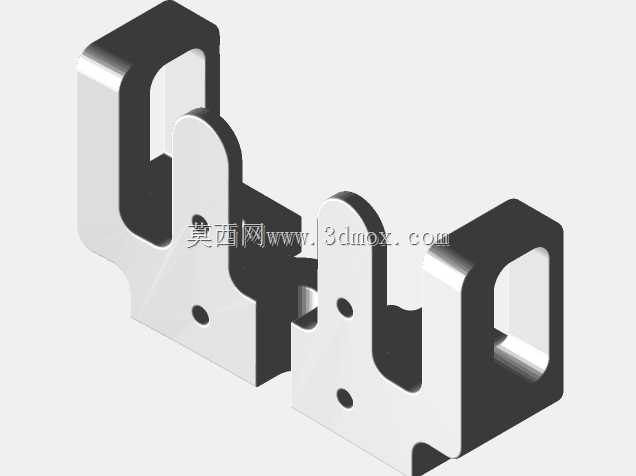

　　该支架属于航天发射场地面保障系统的配套承载构件，核心应用场景集中在运载火箭发射前的地面总装、转运、待发阶段的载荷承载环节，适配半人马座上面级与基础级火箭对接后，整流罩底部区域的多点位支撑需求，可布置在发射台上部勤务舞台周边的多个预设工位，在火箭起竖后到点火发射前的数天周期内，承担箭体局部的静态载荷传递，抵消地面风载、勤务操作扰动带来的局部受力偏移，发射时支架不随箭体升空，永久保留在地面发射勤务车辆平台上，可重复用于后续同构型火箭的发射保障作业。从功能特性来看，该支架采用分体式多立臂承载结构，共设置三组带镂空减重槽的立式支撑臂，相邻支撑臂之间预留足够的避让间隙，可避开箭体船尾段的外凸管路、传感器接头、电缆桥架等外附构件，

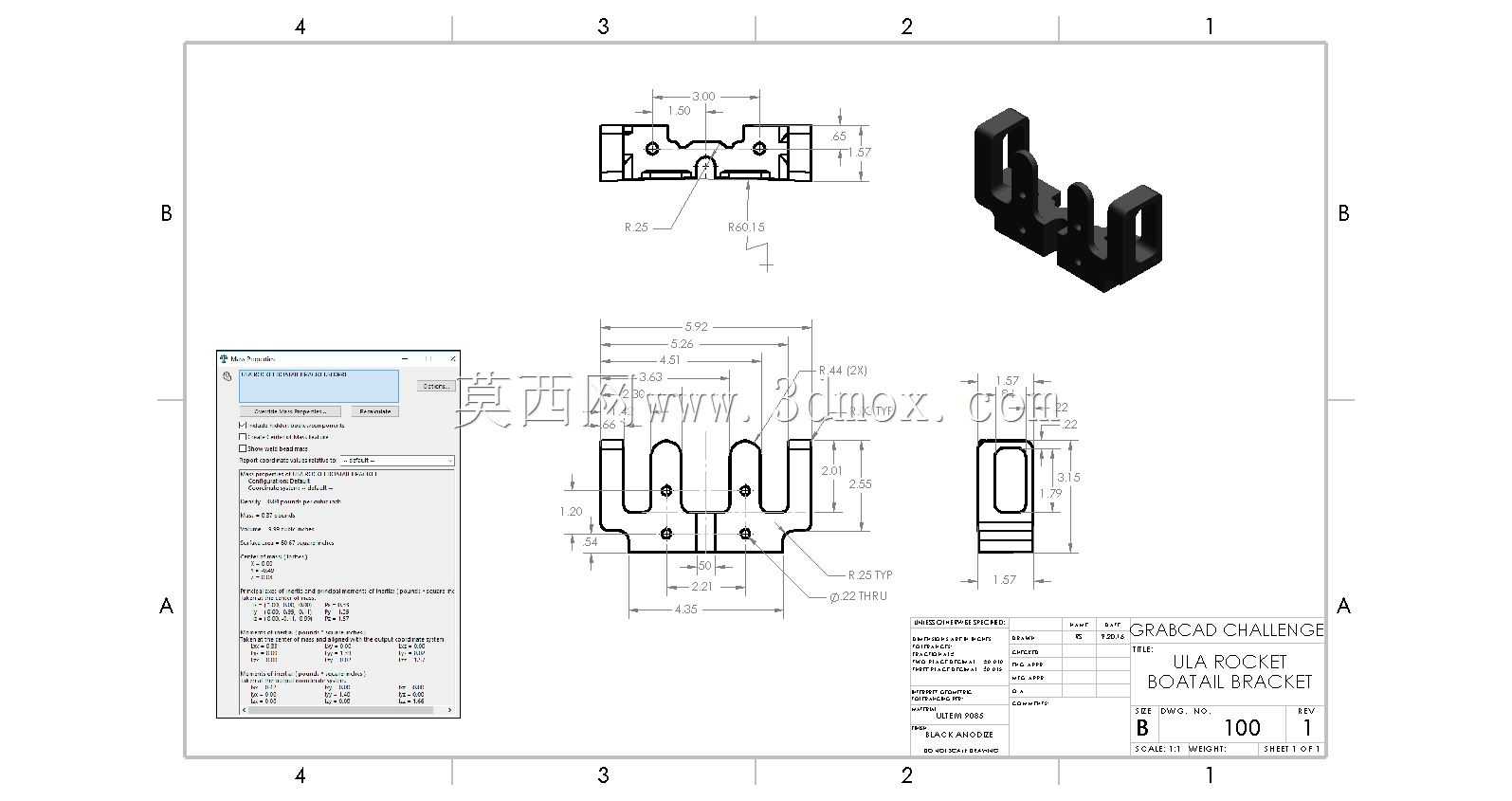

　　避免支撑过程中对箭体薄壁结构及附属器件造成挤压损伤；支撑臂顶端的轮廓面做了适配箭体局部曲面的仿形修型，支撑接触区域预留有柔性防护垫层的安装槽位，可粘贴聚四氟乙烯或橡胶缓冲垫，分散接触应力，防止硬质金属接触面刮伤箭体表面的阳极氧化涂层及热防护层。底座部分采用一体化平板式安装结构，沿底座长度方向均匀布置多组沉头安装孔，可通过高强度螺栓与勤务车辆的顶部安装平台刚性连接，安装孔的位置公差控制在±0.1mm范围内，保证支架安装后的位置精度，避免支撑点位偏移带来的附加弯矩；底座与支撑臂的过渡区域做了大圆弧过渡处理，消除应力集中隐患，整体结构做等强度优化，在非主要承载区域开设矩形镂空槽，在保证整体结构刚度、强度满足承载要求的前提下，

　　尽可能降低构件自身重量，方便现场吊装、移位与安装调整。设计过程中优先考虑了地面操作的便捷性与环境适应性，整体构件采用黑色阳极氧化表面处理工艺，提升构件的耐候性与抗腐蚀能力，适配发射场周边高湿、高盐雾的户外作业环境，同时黑色哑光表面可减少阳光反射，避免对发射场光学测量设备的光路造成干扰。从安装边界来看，支架整体沿长度方向的安装跨度适配勤务车辆顶部的T型槽安装间距，支撑臂的有效支撑高度匹配整流罩底部距离勤务平台的设计高度，支撑臂之间的间隙宽度可容纳箭体尾段的常规管路直径，不会与箭体结构发生运动干涉；支架的整体承载能力按照单点位最大支撑载荷的1.5倍做安全余量设计，可承受发射前箭体加注燃料后的局部静载荷，

　　同时可抵抗地面6级风载下的箭体晃动载荷，不会出现塑性变形或结构失稳。在实际使用过程中，该支架可根据箭体的实际支撑点位需求，在勤务平台的T型槽上灵活调整安装位置，配合不同长度的调整垫片，可微调支撑高度，保证所有支撑点位的受力均匀，避免单个支撑臂受力过载；支架的镂空结构同时可作为现场操作人员的扶手点位，方便勤务人员在平台上移动作业时扶持借力，兼顾了结构承载与现场操作的实用性。结构建模过程中，所有承力部位的圆角、壁厚均按照机械加工工艺要求做了适配，支撑臂的壁厚保持均匀一致，避免铸造或机加工过程中出现壁厚不均导致的变形问题，安装孔的沉头深度适配标准内六角螺栓的头部尺寸，保证螺栓安装后头部不突出底座底面，确保支架与安装平台的贴合面平整无间隙。
