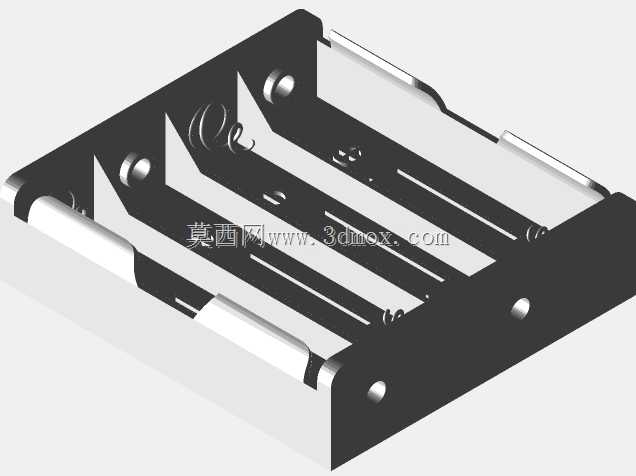

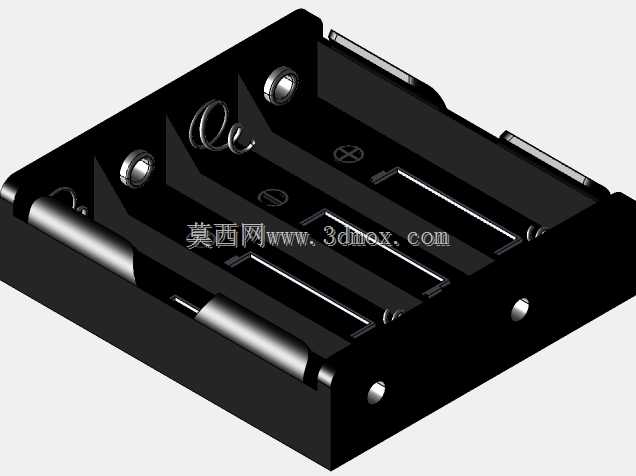

四槽电池组安装固定支架结构设计

　　在便携电子设备、小型储能模组、工业手持终端的结构设计环节，电池固定支架是直接决定供电模块可靠性的核心结构件，本次设计的四组电池位安装支架，主要适配圆柱类电芯的成组固定需求，可覆盖消费类电子、小型工控设备、户外便携检测仪器的电池仓装配场景。从实际使用场景出发，这类支架需要同时兼顾电芯限位、绝缘隔离、装配便捷性三个核心要求，避免设备在跌落、振动工况下出现电芯移位、极耳接触不良、正负极短路等失效问题。设计过程中首先明确了安装边界约束，支架整体采用冲压折弯成型的钣金结构，基材选用常规冷轧钢板后做绝缘喷塑处理，在控制整体重量的同时保证结构强度，整体轮廓适配常规四节圆柱电芯并排排布的空间需求，预留的电芯安装槽位尺寸匹配对应电芯的外径公差，

　　槽体边缘做内卷边处理，既可以避免锐边划伤电芯外皮，也能形成侧向的抱紧力，防止电芯在槽内出现径向窜动。支架上的定位凸点采用一体冲压成型，对应电芯正负极的避让位置做了精准的尺寸校核，正极侧预留的弹片安装位可以适配不同规格的接触弹片，负极侧的平面支撑区保证电芯端面接触受力均匀，不会出现局部应力集中导致的电芯外壳凹陷问题。考虑到批量装配的工艺性，支架上的安装孔位采用对称排布设计，既可以通过螺丝直接固定在设备壳体内腔的安装柱上，也可以适配背胶粘贴的固定方式，给整机结构设计留出足够的选型空间。支架上预留的走线槽位专门对应电池组四线组的布线需求，每节电芯的极耳连接线可以顺着预设的槽位排布，避免线材被支架边缘挤压破损，

　　同时走线槽的限位结构可以固定线材走向，减少装配过程中理线的工作量，也能避免设备使用过程中线材晃动导致的焊盘脱焊问题。从结构强度校核的角度，支架折弯处的圆角半径按照钣金冲压工艺规范设置，避免折弯处出现应力集中断裂的问题，板面的加强筋结构采用浅拉伸成型，在不增加板材厚度的前提下提升支架整体的抗形变能力，即使在1.5米高度自由跌落的冲击工况下，支架也不会出现永久性形变，保证电芯位置不会发生偏移。针对绝缘防护的需求，支架表面的喷塑层厚度控制在合理区间，既保证足够的绝缘耐压性能，也不会因为涂层过厚导致电芯安装槽尺寸超差，出现电芯装配卡滞的问题。在实际选型适配过程中，这款支架可以根据不同设备的电池仓空间做局部尺寸微调，比如调整安装孔的间距、

　　增减侧边的固定卡扣结构，不需要重新开模就能适配多款相近尺寸的设备需求，大幅缩短整机结构的开发周期。不同于注塑成型的电池支架，钣金结构的这款支架在耐高温性能上更有优势，可以适应工业设备在高温工作环境下的使用需求，不会因为环境温度过高出现支架软化变形的问题，同时钣金件的量产一致性更好，冲压成型的尺寸公差可以控制在较小范围内，适配自动化产线的快速装配需求，减少人工装配的对位调整时间。支架上的极性标识采用一体冲压成型的凹凸结构，不会因为长期使用出现标识磨损脱落的问题，装配过程中可以快速识别电芯安装方向，避免出现电芯反装的操作失误。
