高性能船用NACA进气导管结构设计

　　在高性能竞速船模及小型高速艇的动力系统布局中，进气效率直接决定了动力单元的输出上限，NACA导管作为低阻进气结构的经典构型，在这类场景下的应用价值十分突出。不同于常规外露式进气口，这类埋入式导管的核心优势在于能够在不额外增加船体外部突出物的前提下，实现稳定的进气流量供给，同时将进气过程带来的气动阻力控制在极低水平，这对于追求极致航速的竞速类船体而言，是平衡进气需求与阻力控制的最优解之一。

　　从实际使用场景来看，这类2英寸规格的NACA导管主要适配小型内燃动力船模的发动机进气通路，也可作为小型高速无人艇的舱室通风进气结构使用。船体在高速航行时，甲板表面会形成稳定的附面层气流，NACA导管的特殊型线能够在不破坏附面层整体流动状态的前提下，将外部气流平顺导入导管内部，避免常规开孔进气带来的气流分离、紊流吸入等问题，既能够降低进气阻力，也能减少进气过程中的压力损失，保证动力单元在高转速工况下获得充足、稳定的空气供给，避免因进气紊流导致的空燃比波动，提升动力输出的平顺性。

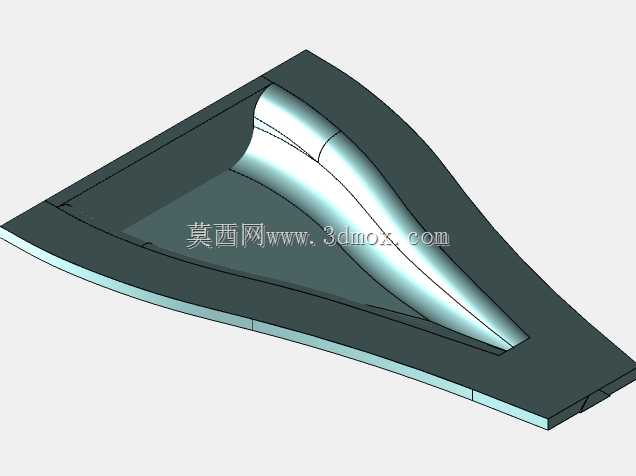

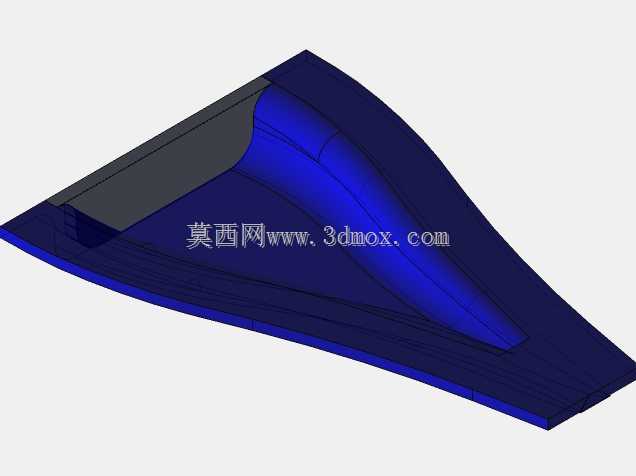

　　在结构设计层面，该导管采用一体化流线型构型，整体贴合船体甲板的安装曲面，导管的前缘采用渐进式扩口设计，型线严格遵循NACA低速进气道的曲率变化规律，从进气口前缘到导管出口的截面过渡平滑，不存在突变的折角或截面收缩，能够最大程度降低气流在导管内部的沿程阻力。导管的底部带有一体化的安装贴合边，安装边的曲面与船体甲板的安装区域曲率完全匹配，安装时可直接通过粘接或紧固件固定在甲板预设的开孔位置，不需要额外对船体结构进行大范围修型，能够降低现场安装的适配难度。

　　从安装边界来看，该导管的整体外轮廓贴合船体曲面布置，突出甲板表面的高度极低，不会在航行过程中额外产生突出物阻力，也不会与船体上的其他舾装件产生安装干涉。导管的出口端采用标准圆形接口，能够直接适配常规的2英寸进气软管，不需要额外制作转接接头，可直接对接发动机进气口或者舱室通风管路，装配适配性较强。在结构强度设计上，导管整体采用等壁厚设计，壁厚取值兼顾了轻量化需求与结构刚度要求，既能够承受高速航行时的气流冲击与船体振动，也不会额外增加船体上部的重量，避免对船体的重心位置造成明显影响。

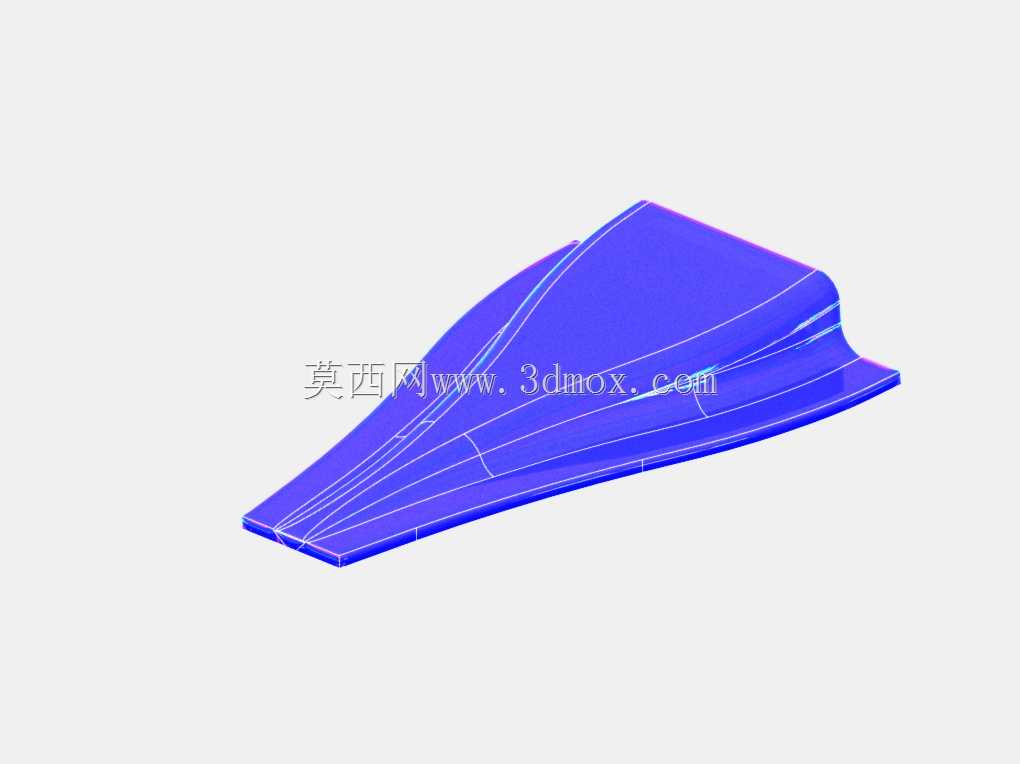

　　在实际建模过程中，这类导管的曲面构建需要严格控制型线的连续性，从进气口前缘的导入段到导管内部的流道段，曲面需要保持G2连续，避免出现曲率突变导致的气流分离。建模时需要先根据安装位置的船体曲面提取基准面，再基于NACA进气道的标准型值点构建各截面的轮廓线，通过曲面放样完成整体构型，之后对安装边与流道的衔接位置做圆角过渡处理，减少应力集中的同时也能进一步优化气流的流动状态。完成曲面构建后还需要对流道截面做通流面积校验，保证整个流道的通流面积从进气口到出口保持稳定，避免出现截面收缩导致的进气节流问题，同时也要验证导管出口的气流方向，保证导出的气流能够平顺对接后续管路，不会出现气流直冲管壁的情况。

　　这类导管在实际使用中除了承担进气功能外，其埋入式的结构也能减少航行过程中浪花溅入进气道的概率，导管前缘的上翘型线能够在船体高速航行时将甲板表面的积水向两侧导流，减少水分进入进气通路的可能，提升动力系统在复杂水面工况下的工作可靠性。对于结构设计从业者而言，这类经典流体部件的建模过程，也是掌握曲面连续控制、安装面适配、流道型线优化的典型练习案例，其设计思路同样可以迁移到高速车辆、低空飞行器的低阻进气结构设计中，核心逻辑都是通过平顺的型线设计，在实现流体导入功能的同时，将阻力损失控制在最低水平，兼顾功能实现与性能优化的双重需求。
