镂空球面创意结构造型设计

　　这类镂空球面结构在实际工程与文创场景中都有不少落地空间，做文创摆件时可以作为桌面装饰构件，搭配灯光后能通过孔洞形成错落的光影效果，放在公共空间的艺术装置里，也能作为模块化拼接的基础单元，多个同规格球体组合后可形成大型艺术展陈结构。在工业场景中，这类均匀开孔的球面结构可作为特种过滤元件的基体，表面覆上滤膜后能实现全方位的流体通过，相比单侧开孔的结构通流效率更高，也能避免单侧堵塞后整体失效的问题，部分特种曝气设备的散气部件也会参考这类球面镂空逻辑，让气体从球面各方向均匀溢出，提升气液混合的均匀度。

　　设计这类结构时首先要确定球面的基础直径，根据使用场景划定整体尺寸边界，如果是做桌面摆件，整体外径通常控制在80到120毫米区间，方便手持摆放也不会占用过多桌面空间；如果是作为工业过滤元件基体，尺寸则要匹配安装管路的通径，球面外径要比安装座的内孔大2到3毫米，预留足够的密封压装余量，避免安装后出现泄漏。球面的壁厚需要根据使用材质调整，采用光敏树脂3D打印做文创摆件时，壁厚控制在1.5到2毫米即可保证足够的结构强度，不会因为轻微磕碰出现碎裂；如果采用金属材质做工业构件，壁厚则要提升到3到5毫米，同时在每个孔洞的边缘做0.5毫米的圆角过渡，避免应力集中导致受力后出现裂纹。

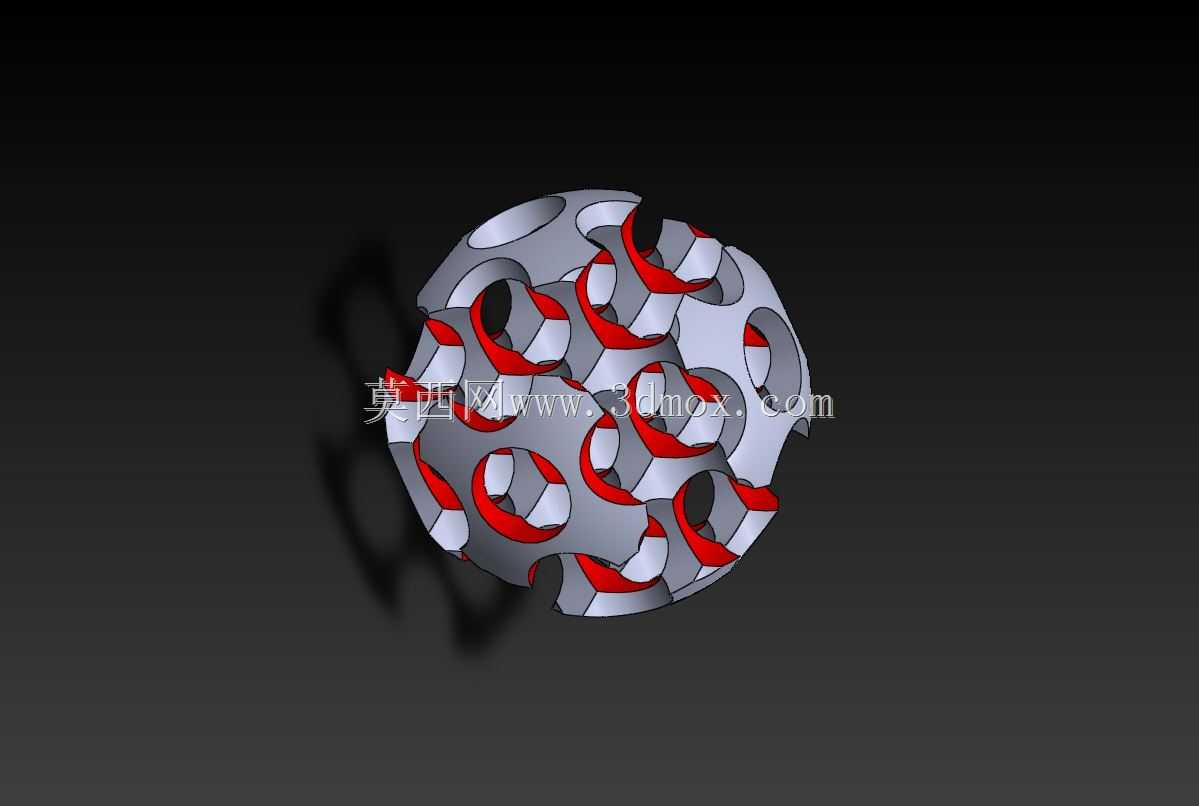

　　孔洞的排布是这类结构设计的核心，不能随意在球面上开孔，否则会出现壁厚不均、结构重心偏移的问题。实际建模时会先在球面上构建均匀分布的定位点，参考正二十面体的顶点分布逻辑，让每个孔洞的中心到相邻孔洞中心的球面距离完全一致，保证整体结构的对称性。每个孔洞的边缘做向内的弧形翻边，一方面能提升孔洞边缘的结构强度，避免薄边磕碰缺损，另一方面翻边形成的弧形曲面能让流体或光线通过时形成更顺滑的过渡，不会出现直角边带来的紊流或者生硬光影切割。建模过程中要注意实体布尔运算的先后顺序，先完成基础球体与翻边结构的合并，再统一做开孔切除，避免多次布尔运算后出现曲面破碎、壁厚不均的问题，所有曲面交接处都要做G1连续的圆角处理，保证后续不管是3D打印还是机加工都能顺利出件，不会出现刀具无法加工的死角。

　　安装边界的处理上，如果是作为摆件使用，可在球体底部预留一个直径10毫米、深度5毫米的平底沉孔，用来匹配配套的展示底座，沉孔的公差控制在H7级别，保证底座的定位柱能轻松插入同时不会出现晃动；如果是作为工业过滤元件，球体两端要预留同轴的安装接口，接口处做1毫米宽的密封槽，用来放置O型密封圈，安装时通过两端的压盖将球体固定在管路中，密封槽的位置要避开镂空区域，保证压紧后密封圈能完全贴合密封面，不会出现泄漏。实际验证阶段要做结构的重心校核，因为是完全对称的结构，理论重心应该和球心完全重合，如果建模后出现重心偏移，要检查每个孔洞的尺寸、翻边的弧度是否完全一致，调整后保证球体放在平面上不会出现自行滚动的情况，作为摆件放置时的稳定性更好，作为工业元件运转时也不会出现偏磨、振动的问题。这类结构的受力特性也需要提前校核，在球面承受均匀外压时，镂空后的筋条受力会沿着弧形路径均匀传递，不会出现局部应力过大的位置，相比实心球虽然重量减轻了60%以上，但整体结构的抗外压能力能达到同壁厚实心球的70%左右，兼顾了轻量化与结构强度，不管是文创场景还是工业场景都能满足使用需求。
