真空包装用聚苯乙烯发泡塑料包装模具

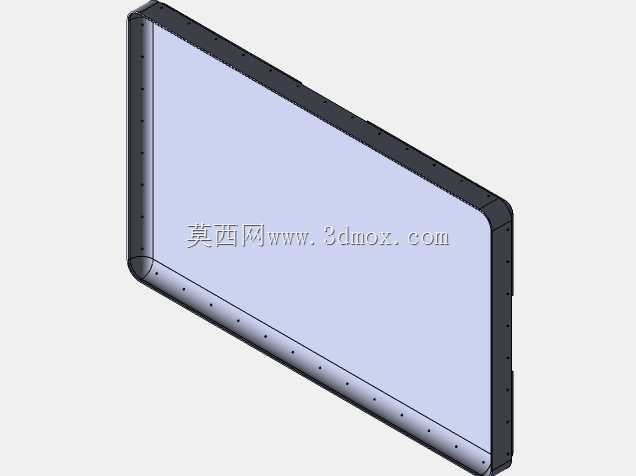

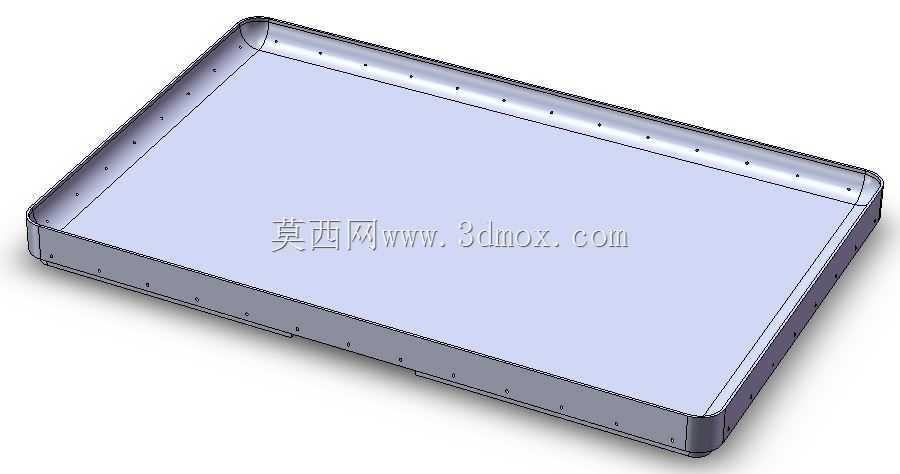

　　该模具针对真空包装场景下的聚苯乙烯发泡塑料包装件成型需求设计，核心用于生产浅槽型承托式包装内衬，这类包装件广泛应用于精密电子元器件、小型五金配件、生鲜食品的真空封装环节，可在抽真空过程中为被包装物提供定型承托与缓冲防护，避免包装膜抽真空后直接挤压被包装物造成表面刮损或结构变形。从实际生产适配角度看，模具成型面为大面浅腔结构，腔体内侧壁做了0.8°的拔模斜度，既保证发泡塑料冷却定型后可顺利脱模，也能让成型后的包装件侧壁具备均匀的支撑强度，不会在堆叠受压时出现侧壁弯折塌陷的问题。模具周圈均匀布置的小孔为真空抽气通道，在发泡成型阶段可通过这些孔位快速抽走型腔内的空气，让聚苯乙烯发泡原料均匀填充整个型腔，避免出现局部缺料、

　　发泡密度不均的问题，同时在脱模阶段也可通过这些孔位通入压缩空气，实现制品与模具型腔的快速分离，减少脱模顶出机构对制品表面的损伤。设计过程中优先考虑了成型件的安装边界适配，模具整体为矩形薄壳式结构，安装法兰边厚度预留了12mm的装夹余量，可直接适配常规卧式发泡成型机的模架装夹尺寸，无需额外加装过渡垫板即可完成上机安装，周圈的安装孔位采用等距排布设计，孔距公差控制在±0.05mm范围内，可与不同厂商同规格成型机的模架安装孔实现通用互换。模具型腔的圆角过渡全部采用R3-R5的统一圆角参数，一方面可避免发泡原料填充时在尖角位置出现应力集中导致的成型缺陷，另一方面也能让成型后的包装件边角具备足够的抗冲击性能，

　　在物流运输过程中不会因磕碰出现边角碎裂的问题。针对聚苯乙烯发泡材料的成型特性，模具型腔表面做了哑光硬质氧化处理，表面粗糙度控制在Ra0.8，既可以减少发泡材料与模具表面的粘附力，提升脱模顺畅度，也能避免模具长期在高温发泡环境下出现表面锈蚀、粘料的问题，延长模具的连续生产使用寿命。在功能结构设计上，模具未设置复杂的侧抽芯结构，整体采用一体式型腔加工方案，减少了模具组装时的配合缝隙，避免发泡原料渗入缝隙造成制品飞边过厚的问题，降低后续制品飞边修剪的人工成本。型腔深度根据常规真空包装件的承托需求设计为25mm，可容纳厚度在20mm以内的各类被包装物，腔体内底面做了0.2°的微小倾斜角度，可让成型后的包装件在堆叠存放时自动对齐，

　　减少仓储占用空间。周圈的真空抽气孔直径统一为1.2mm，孔口做了0.5mm的倒角处理，避免抽气时发泡原料被吸入孔道造成堵塞，同时也不会在制品表面留下明显的凸点痕迹，保证包装件与被包装物接触的表面平整光滑，不会刮伤被包装物的表面涂层。从生产实操角度考量，模具的冷却水道采用随形排布设计，水道距离型腔表面的距离统一为8mm，可保证型腔各个位置的冷却速度均匀，让发泡制品的收缩率保持一致，避免出现制品翘曲变形的问题，冷却水道的接口采用标准快插接头规格，可直接与成型机的冷却水路快速对接，减少上机安装的调试时间。模具的合模定位面采用周边整圈贴合设计，合模间隙控制在0.02mm以内，可避免发泡过程中出现原料泄漏的问题，保证制品的成型密度均匀一致，缓冲性能符合真空包装的防护要求。
