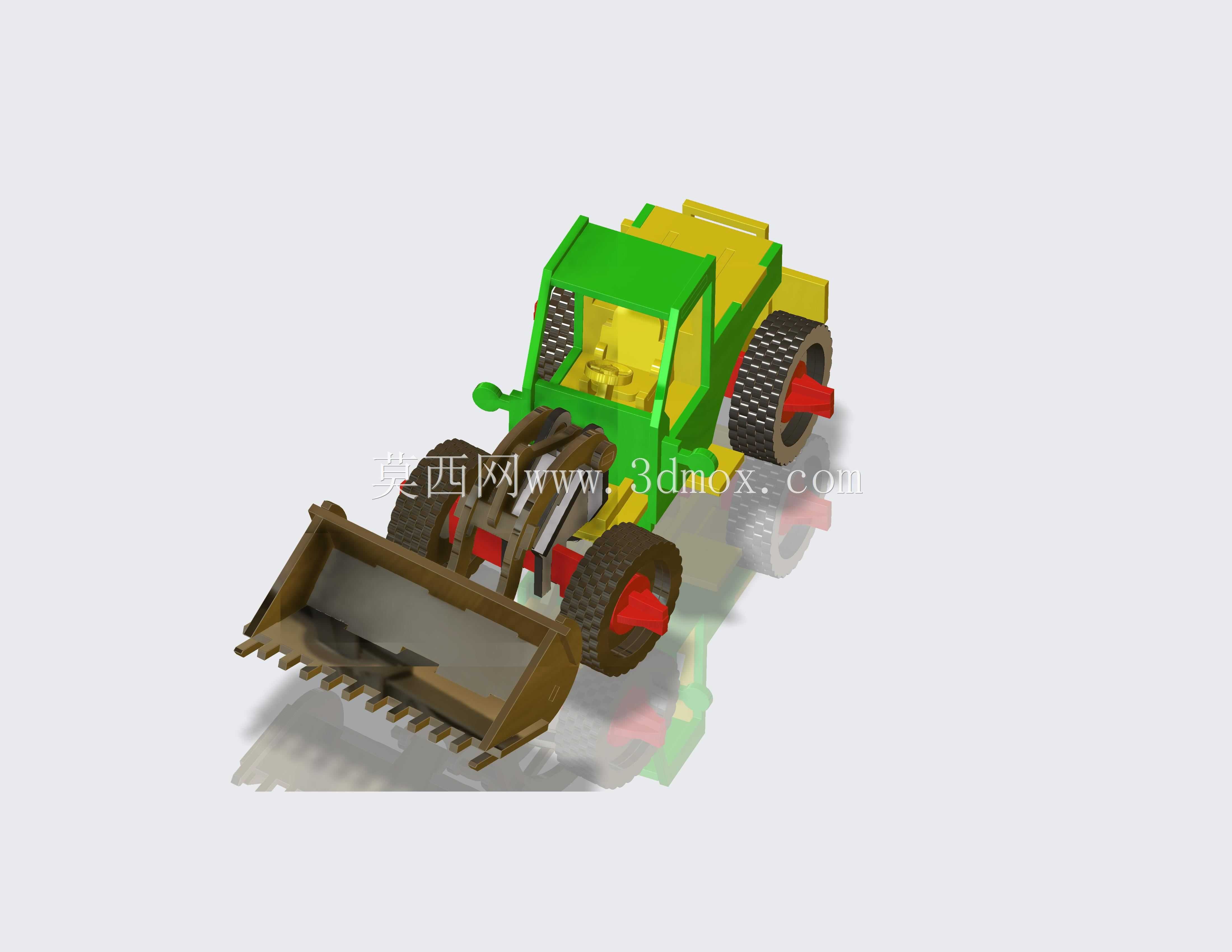

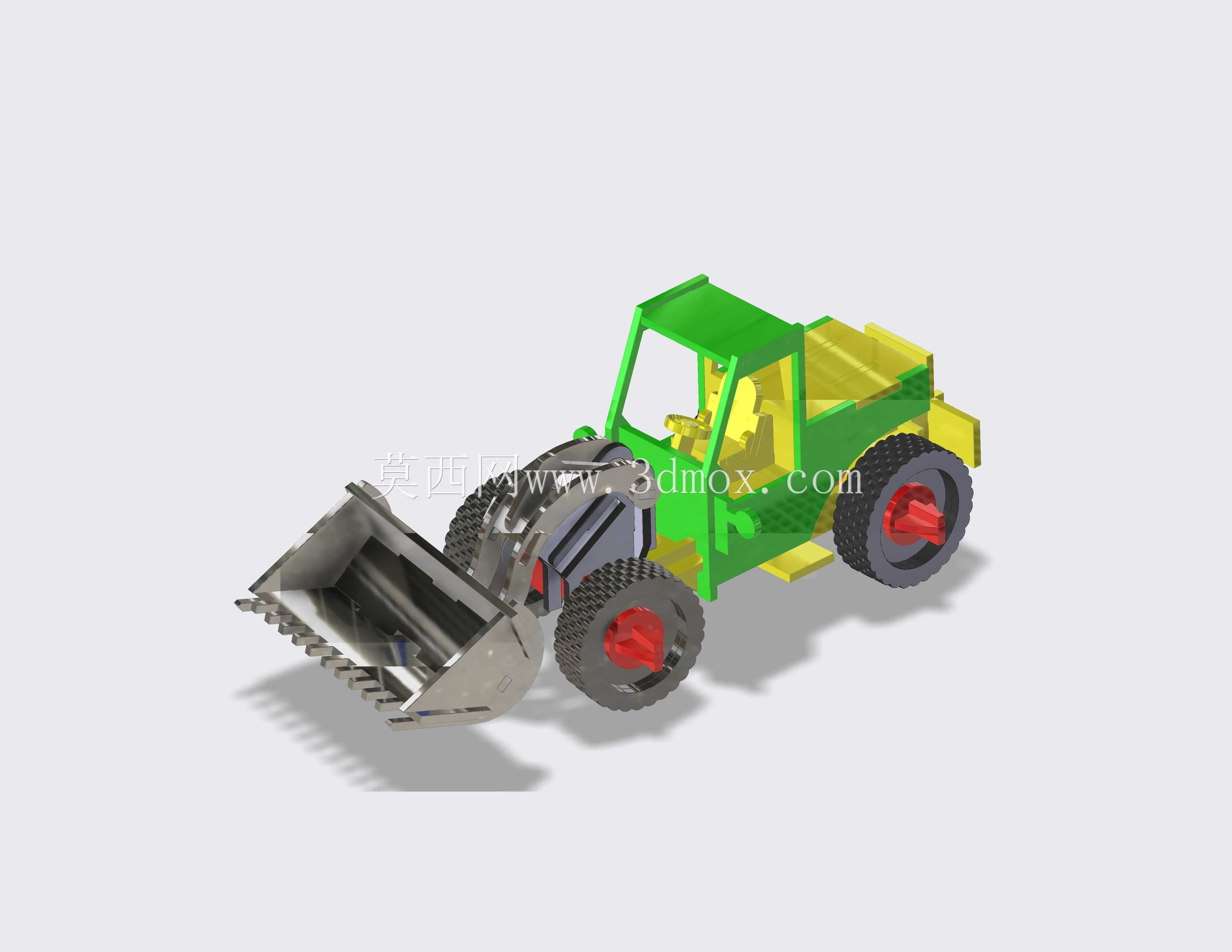

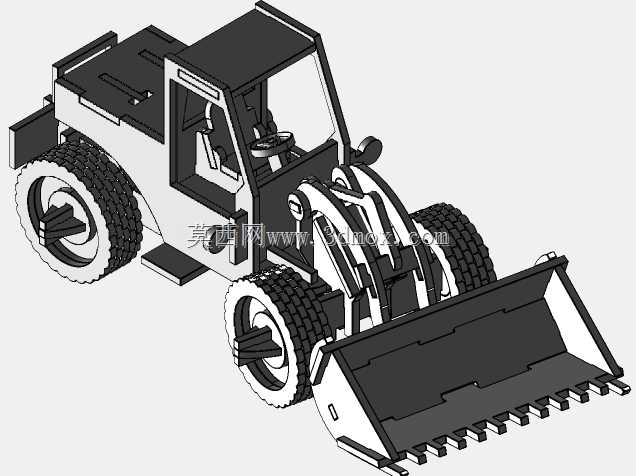

轮式装载机整机结构三维设计方案

　　本次设计的轮式装载机，主要面向散料堆场、基建工地、矿山采掘现场的短距离转运与铲装作业场景，可完成砂石、土方、煤炭、矿渣等松散物料的铲掘、装卸、轻度推平作业，也可通过更换属具完成原木、管材等长件物料的夹持搬运，适配市政施工、农田水利、货场装卸等多类作业工况，是工程建设领域应用频次极高的通用作业设备。整机采用铰接式车架布局，前后车架通过中央铰接销连接，转向时依靠铰接点折腰实现小半径转弯，适配狭窄场地的作业转向需求，前桥为驱动桥带差速锁结构，后桥为摆动式驱动桥，可在凹凸不平的非铺装路面保证四轮接地，减少轮胎打滑与车架扭转变形。工作装置采用反转六连杆机构，铲斗与动臂、摇臂、连杆的铰接点经过运动轨迹校核，

　　保证铲斗举升过程中收斗角变化处于合理区间，避免举升时物料撒落，转斗油缸与动臂油缸均采用液压驱动，系统工作压力匹配常规工程机械液压系统通用参数，可实现铲斗插入料堆、收斗、举升、卸料、动臂下落的完整作业循环，单循环作业时长可满足常规散料装卸的效率要求。驾驶室采用框架式防护结构，布置在后车架前部上方，驾驶位视野覆盖铲斗作业全范围与前轮行走区域，操纵杆件按照人机工程学布局，减少驾驶员长时间作业的操作疲劳，驾驶室底部设置减震垫，缓冲非铺装路面行驶产生的振动。行走系统采用大花纹工程轮胎，轮毂与轮边减速机构集成设计，保证低速大扭矩输出，轮胎接地比压适配松软土方、砂石路面的通行需求，避免作业时陷车。

　　整机外形尺寸在设计时充分考虑常规道路运输的限界要求，整机长度、宽度、高度均满足平板拖车的装载运输边界，无需拆解即可完成转场运输，铰接点的位置设计兼顾了转向灵活性与整机纵向稳定性，满载举升时的整机重心位置经过校核，避免前倾失稳。设计过程中对各结构件的受力工况做了拆分，分别校核了铲斗插入料堆时的斗齿受力、动臂举升满载时的弯矩、车架铰接点的剪切应力，所有铰接销轴均采用耐磨合金材质，配套自润滑衬套，减少日常维护的注油频次，铲斗斗刃采用可更换的耐磨刀板，磨损后可单独更换无需整体更换铲斗，降低后期使用成本。液压管路的布置沿着车架内侧走线，通过管卡固定，避免作业时被物料剐蹭，管路接头采用标准锥面密封结构，适配行业通用的液压管件规格，便于后期故障维修更换。整机的维护保养点均设置在易触及的位置，发动机机油加注口、液压油滤芯、燃油滤芯的位置无需拆解覆盖件即可完成日常保养操作，空滤器布置在驾驶室后侧高位，避免作业时吸入扬尘影响发动机寿命。
