多功能罗盘式绘图测量工具结构设计

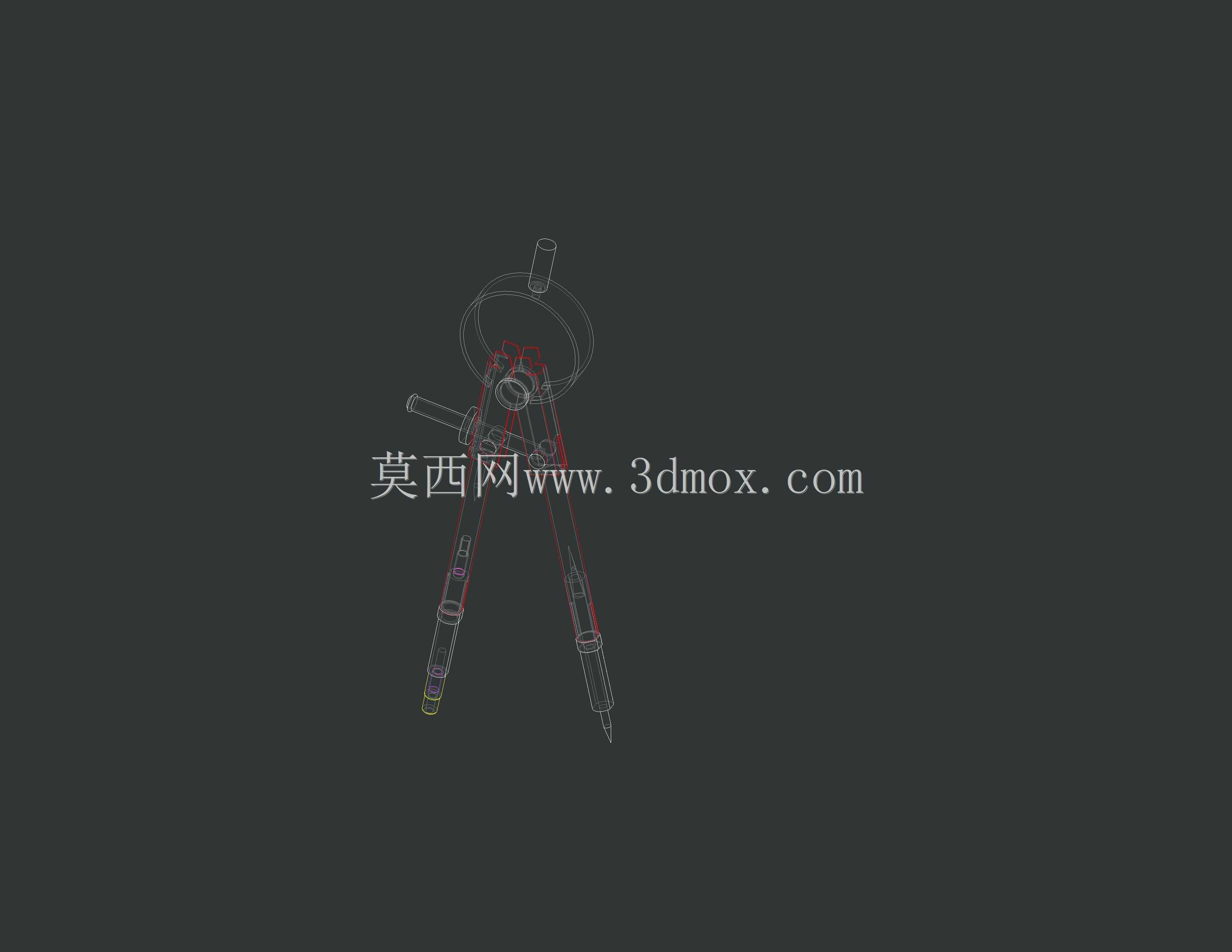

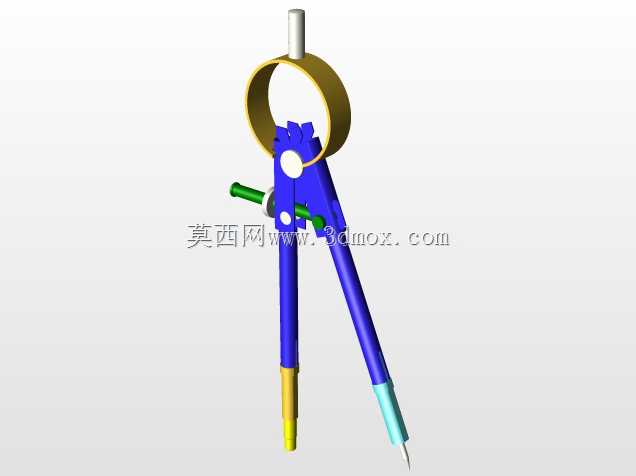

　　这款集成罗盘定向功能的绘图测量工具，最初的设计出发点是解决户外工程勘测、现场手绘施工草图时，作业人员需要同时携带圆规、定向罗盘、刻度划针等多件工具的痛点，尤其适合地质勘探、林业测绘、户外管线踏勘这类需要边确认方位边绘制比例示意图的作业场景，不用在工具包内反复翻找不同器具，单手握持即可完成定向、画弧、标记、量距的连贯操作。从结构布局来看，整体采用折叠式长腿设计，两条支撑腿完全展开后最大画圆半径可覆盖常规野外草图常用的150mm范围，收拢后整体长度控制在180mm以内，可直接插入工装裤侧袋或绘图工具包的专用插位，不会和其他量具发生磕碰刮擦。其中一条支撑腿集成了注液式罗盘模块，罗盘外圈设置了可转动的方位刻度环，配合顶部的折叠式照准标，

　　作业时可直接对照实地地物标定方位角，刻度环采用阻尼式转动结构，调整到目标方位后不会因为手部轻微晃动发生偏移，罗盘模块和支撑腿的连接位置设置了90度自锁铰链，需要定向时可将罗盘翻折至水平状态，收纳时可贴合支撑腿侧面，不会额外增加整体厚度。另一条支撑腿末端设置了快换式夹头，可根据作业需求更换不同的工作端头，常规配置的是硬质合金划针，可在金属样板、工程塑料板、木质标桩表面直接划出清晰标记线，更换铅芯头后可直接在绘图纸、聚酯薄膜草图上绘制圆弧或标记点，夹头的锁紧结构采用侧面按压式弹片，更换端头时不需要额外工具，单指按压即可松开夹头，插装端头后松开即可自动锁紧，端头的同轴度控制在0.1mm以内，画圆时不会出现偏心抖动的问题。

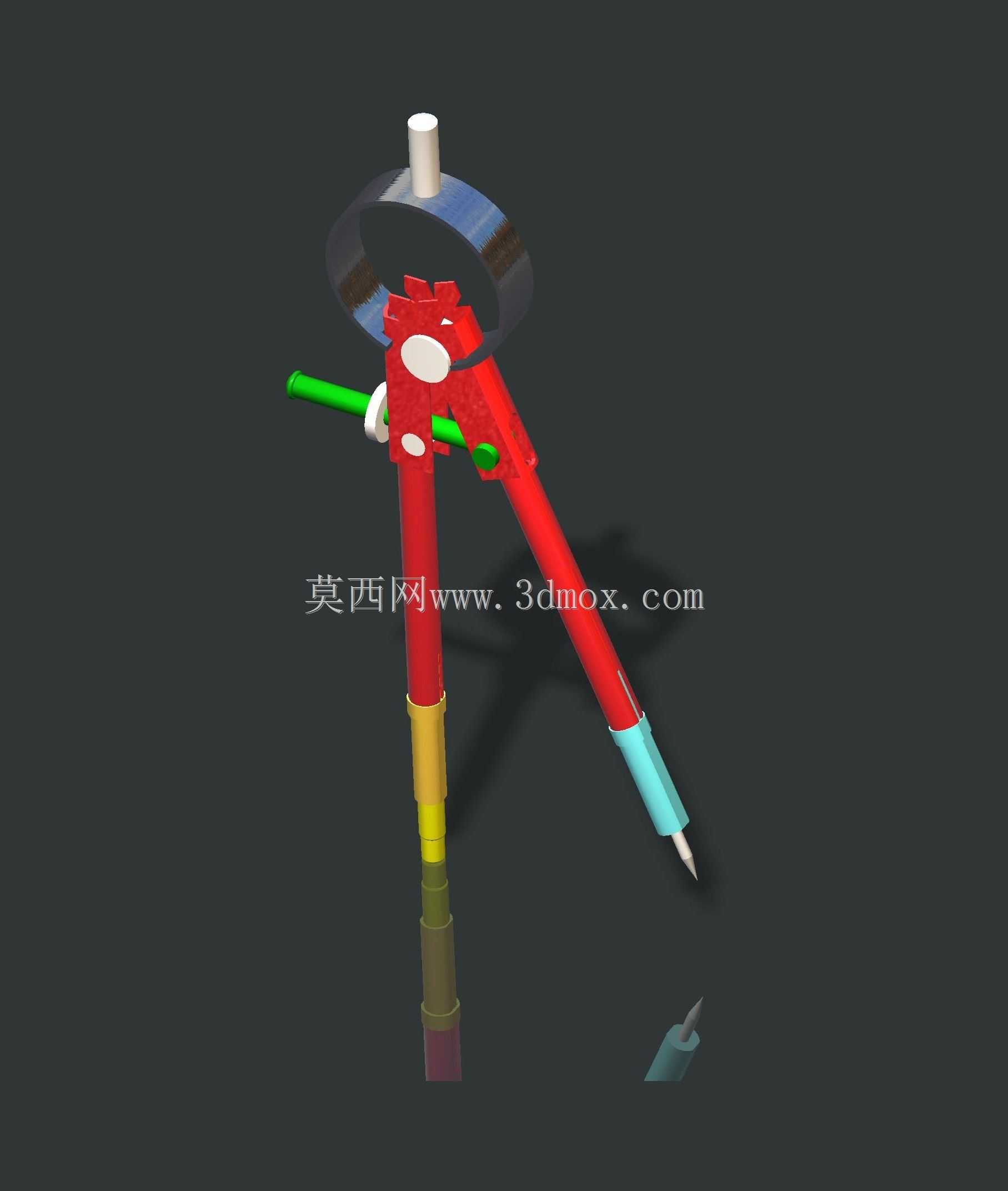

　　两条支撑腿的铰接位置设置了可调式阻尼转轴，转轴的预紧力可通过侧面的微调螺钉调整，既可以保证调整开合角度时顺滑无卡滞，又能在角度固定后提供足够的锁紧力，单手握持施力画弧时不会出现腿架自行收拢的情况，转轴中心位置集成了基准定位针，定位针采用弹簧伸缩式结构，按压工具时定位针伸出顶住基准面，松开后自动回缩至防护套内，避免携带时针尖外露扎破衣物或划伤其他工具。支撑腿的杆身采用分段式配色设计，不同颜色段对应不同的刻度区间，作业时不需要额外查看刻度标识，通过颜色段即可快速判断当前开合半径的大致范围，杆身表面做了细磨砂防滑处理，戴薄款劳保手套操作时也不会出现打滑脱手的问题。罗盘模块的上盖采用半透明高强度工程塑料制作，既可以保护内部的磁针和刻度盘，

　　又能在强光下清晰读取方位数值，磁针的阻尼油采用低温配方，在零下20度的户外环境下也能快速稳定指向，不会出现油液凝固导致磁针卡顿的问题。考虑到野外作业可能遇到的降雨、扬尘环境，罗盘模块和铰接转轴的位置都设置了简易密封结构，短时间淋水或浮尘覆盖不会影响内部结构的正常动作，日常维护只需要定期擦拭外表面即可，不需要拆解加注润滑油。在实际作业测试中，这款工具可适配绝大多数野外手绘草图的作业需求，在固定基准点后，可一次性完成方位标定、不同半径圆弧绘制、直线距离量取、点位标记的操作，相比传统分开携带的多件工具，单工具操作可减少40%左右的工具切换时间，尤其适合单人作业的勘测场景，不需要额外放置工具的操作平面，站立即便可以完成全部绘图标记操作。结构设计时特意控制了整体重量，主体杆身采用铝合金材质制作，总重量控制在120g以内，长时间单手握持操作也不会出现手部酸胀的问题，所有棱角位置都做了R2以上的圆角处理，不会在操作时刮擦手部或勾扯衣物。
