起重作业用吊钩结构概念设计方案

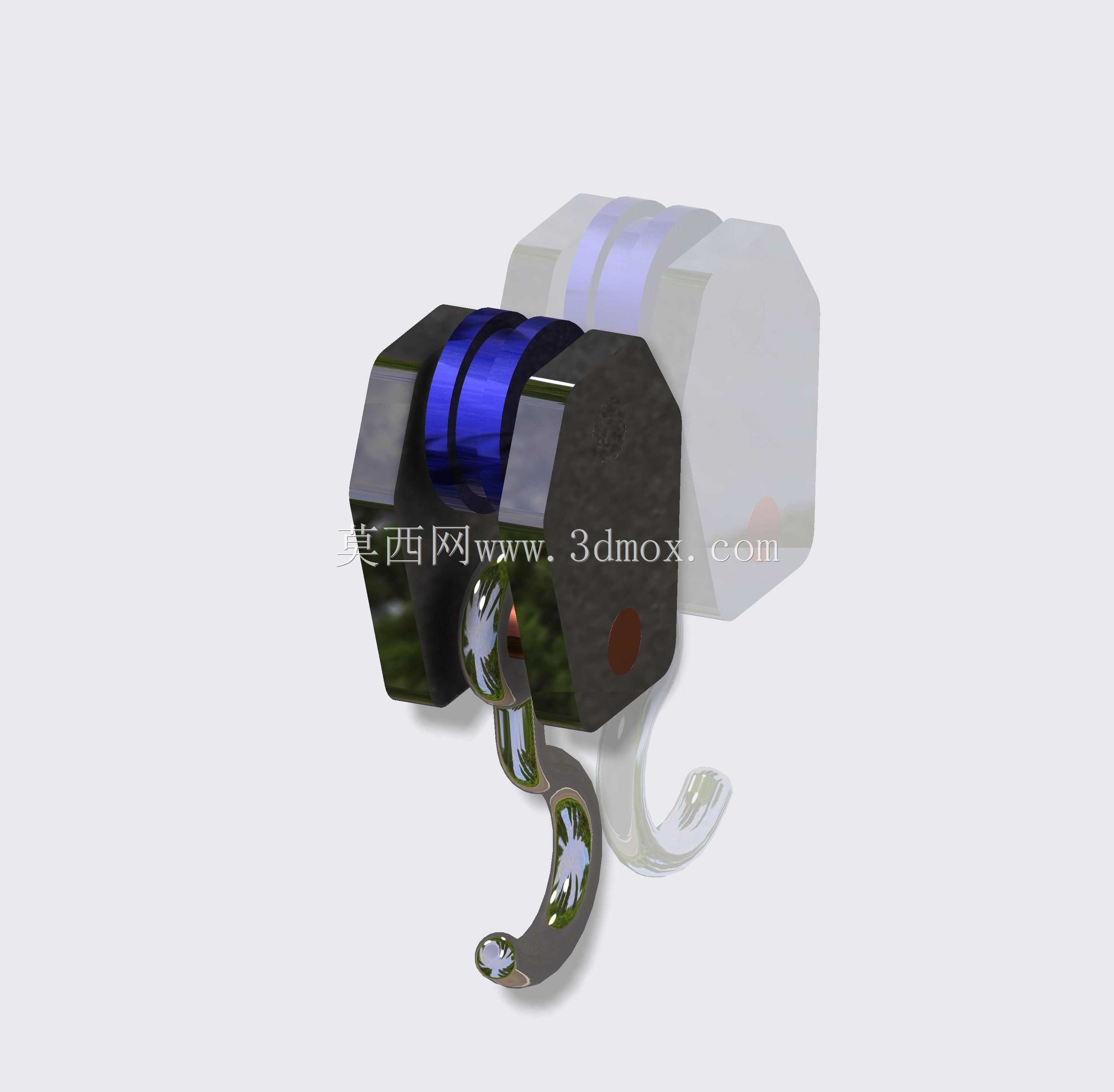

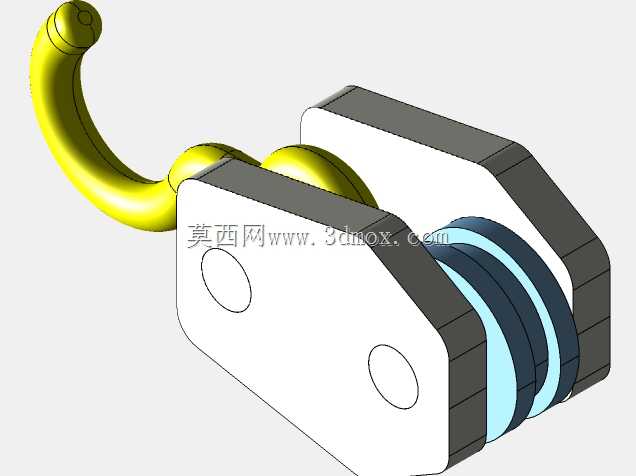

　　在工矿企业、港口码头、基建施工现场的物料转运环节，吊钩是直接承载被吊重物、衔接起重卷扬机构与吊载对象的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这套概念设计方案围绕中小吨位桥式起重机、门式起重机的日常吊装场景开发，适配常规车间内设备移位、钢材装卸、成件货品转运等常规作业需求，可匹配额定起重量5吨至10吨级的通用起重设备使用。从结构布局来看，设计将吊钩本体与上部滑轮连接座做了集成化布局，摒弃了传统吊钩组外露滑轮的冗余防护结构，在连接座两侧设置了对称的限位挡边，可避免吊装过程中钢丝绳脱槽的风险，同时在滑轮腔外侧预留了润滑脂加注通道，日常维护时无需拆解整个吊钩组即可完成轴承润滑作业，大幅降低现场维保的工作量。

　　吊钩钩身部分采用了渐变截面的曲臂结构，钩尖位置做了加厚防磨处理，对应日常挂设吊索、钢丝绳的高频接触区域，特意预留了可更换的耐磨衬垫安装位，当衬垫磨损到阈值后可直接现场更换，无需整体更换吊钩本体，能有效降低长期使用的备件成本。设计过程中优先考虑了安装边界的适配性，上部连接轴的轴径尺寸、安装孔位完全匹配通用中小吨位起重机的吊钩横梁安装标准，现场替换原有吊钩组时无需对起重小车的卷扬机构、横梁结构做额外改造，可直接完成换装作业。钩身的开合角度经过反复校核，既保证吊索具挂取时的操作便利性，避免角度过小导致吊索卡滞难以摘挂，也控制了钩口的开口幅度，防止吊装过程中吊索受横向力滑脱。在结构受力层面，整个吊钩组的应力集中区域都做了圆弧过渡处理，

　　尤其是钩身与连接座衔接的根部位置，没有采用直角转接结构，而是通过大曲率圆弧分散载荷，避免长期交变载荷下出现疲劳裂纹。连接座上部的滑轮组采用了双轴承支撑结构，可承受吊装过程中产生的偏载力矩，当被吊重物重心存在小幅偏移时，轴承可自动适应偏载角度，不会出现卡滞、别劲的情况，保证吊钩起升、下降过程中的转动顺畅度。考虑到现场作业的复杂工况，设计在钩身位置集成了防脱卡舌的安装槽，卡舌采用扭簧自动复位结构，吊索挂入后卡舌可自动封闭钩口，无需人工手动锁止，能有效规避作业过程中吊索意外脱出的风险。整个结构的外形尺寸经过优化，在保证额定载荷强度的前提下尽可能压缩了整体高度，可提升起重机的有效起升高度，尤其适合车间内部层高有限、

　　起升行程余量不足的作业场景，避免因吊钩组自身高度过大导致重物无法提升到目标高度。连接座外侧的多边形结构设计，是为了方便现场安装时使用扳手夹持固定，在拆装吊钩连接轴时无需额外焊接临时夹持位，可直接通过标准工具完成拆装作业，提升现场检修的效率。钩身的曲率半径经过多轮迭代调整，适配市面上绝大多数通用吊装带、钢丝绳索具的弯曲半径要求，不会因为钩身曲率过小导致吊索局部弯折受力，延长吊索具的使用寿命。
