手动三爪齿轮拉拔器结构设计方案

　　在设备运维、机械装配的现场场景里，过盈配合的齿轮、轴承类零件拆卸一直是一线维修人员绕不开的作业环节，直接敲击拆卸很容易损伤零件配合面、破坏轴端精度，甚至造成零件报废，齿轮拉拔器就是针对这类拆卸需求设计的专用手动工装。这款三爪式齿轮拉拔器的核心作业逻辑，是通过螺旋顶升的机械力，均匀作用在被拆卸零件与安装轴之间，平稳将过盈装配的齿轮从轴位上拉出，全程不会对齿轮齿面、轴的配合面造成额外冲击损伤，适配小模数传动齿轮、小型滚动轴承、皮带轮等常见盘类过盈装配件的拆卸作业，在机修车间、设备装配线、农机维修站点都有很高的使用频次。从结构设计逻辑来看，这款拉拔器采用对称三爪布局，相比两爪结构受力更均匀，作业时三个卡爪同步勾住被拆卸齿轮的背面端面，

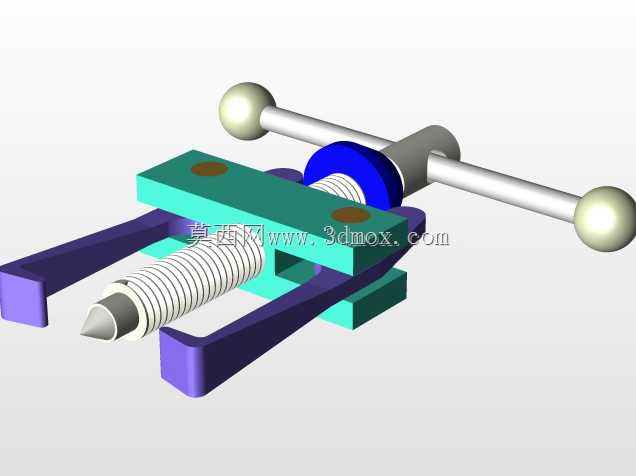

　　不会出现单侧受力偏载导致的卡爪滑脱、零件歪斜问题。顶部的T型旋转手柄做了球形端头设计，增大手动旋转时的握持受力面，操作人员无需额外加接套筒就能施加足够的旋转力矩，手柄与中心顶升螺杆采用刚性连接，旋转时扭矩传递无虚位。中心顶升螺杆采用梯形传动螺纹，相比普通三角螺纹具备更好的承重能力与自锁性能，顶升过程中不会因为受力回退，作业过程更稳定，螺杆顶端做了锥形定位头，作业时顶在轴端的中心孔位置，保证整个拉拔器的受力轴线与轴的轴线完全重合，避免偏载带来的零件损伤。三个卡爪采用滑移式安装结构，卡在中部的导向支架槽内，可以根据被拆卸齿轮的外径尺寸调整卡爪的张开幅度，适配一定直径范围内的盘类零件拆卸，不用针对单一尺寸齿轮制作专用工装，通用性更强。

　　导向支架上设置了锁紧结构，调整好卡爪位置后可以锁定卡爪位置，避免拉拔过程中卡爪向外滑脱。卡爪的勾头部分做了加厚处理，勾接端面做了直角止口设计，勾住齿轮背面时贴合面积更大，受力时不会出现应力集中断裂的问题，也不会刮伤齿轮的端面。从安装边界与尺寸适配来看，这款拉拔器的卡爪张开行程覆盖常见小直径传动齿轮的尺寸范围，中心螺杆的顶升行程满足常规过盈配合的拆卸拉出距离需求，作业时不需要额外搭配垫块等辅助工装，只要将卡爪勾住被拆零件端面、中心螺杆顶紧轴端中心孔，匀速旋转T型手柄就能完成拆卸作业。整个工具的结构紧凑，整体重量轻便，操作人员可以单手携带到不同作业点位，不需要外接气源、电源等动力源，完全依靠手动机械力作业，在无供电的野外维修场景、

　　狭小的设备内部拆装场景都能正常使用。设计过程中对各个受力部件做了强度校核，中心螺杆选用高强度合金结构钢材质，表面做淬火处理提升螺纹与顶尖的耐磨性能，卡爪部分同样采用调质处理的钢材，保证长期承受拉拔力不会出现变形、断裂问题。导向支架的槽位做了公差配合优化，卡爪滑动顺畅无卡滞，同时不会出现过大的配合间隙导致的晃动，保证三个卡爪的位置始终保持对称。实际作业时，操作人员需要先清理轴端与齿轮安装位置的油污、锈迹，根据齿轮外径调整三个卡爪的位置，让卡爪牢牢勾住齿轮的背面受力端面，确认中心顶尖对准轴端中心孔后，缓慢旋转T型手柄，刚开始施加力的时候要检查三个卡爪的勾接状态，确认没有滑脱、偏斜的问题后再逐步加力，直到齿轮从轴的配合位置平稳拉出。相比液压式拉拔器，这款纯机械结构的拉拔器没有密封件、液压油等易损部件，日常维护只需要定期在螺纹位置涂抹润滑脂即可，长期存放也不会出现漏油、密封件老化失效的问题，使用寿命更长，维护成本更低，非常适合作为维修班组的常备工装。在装配线的零部件预装环节，这款拉拔器也可以用来完成小过盈量零件的压装作业，只需要调整卡爪的受力方向，就能将齿轮平稳压入轴的指定安装位置，实现一物多用，减少工位上的工装种类。
