快速夹钳式手动压紧工装结构设计

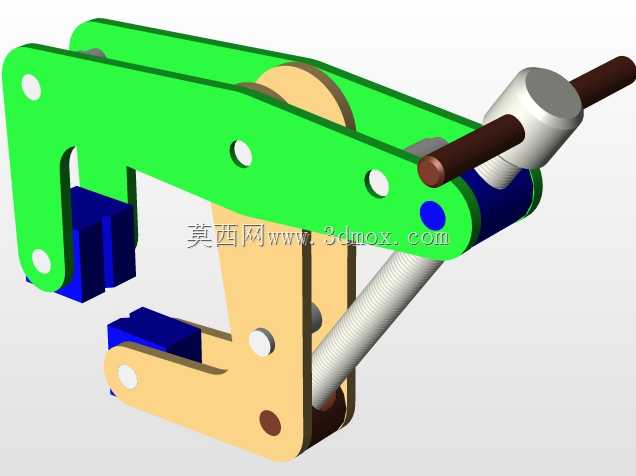

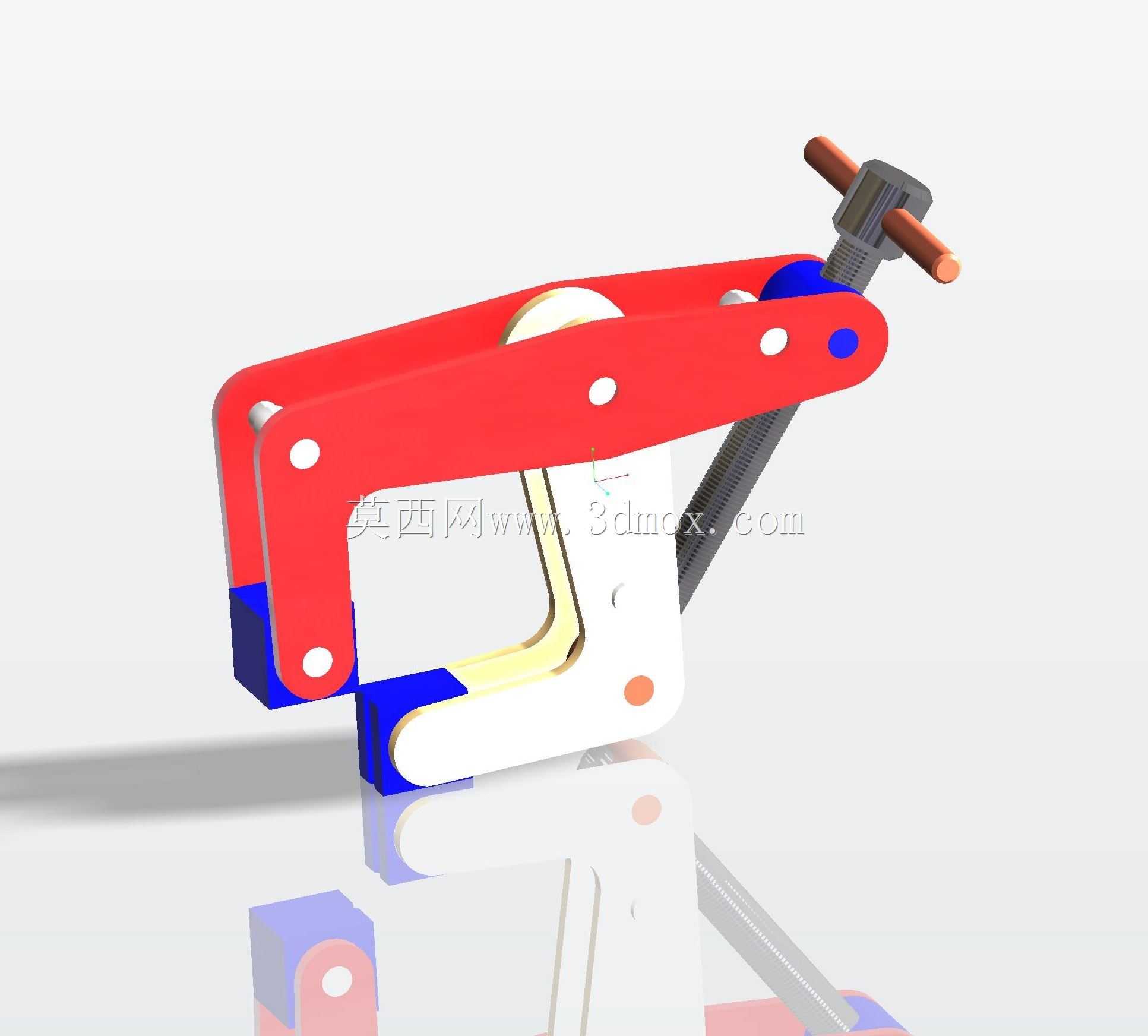

　　这款手动压紧夹钳的结构设计，核心围绕小批量机加工、装配工位的快速装夹需求展开，区别于传统螺纹旋紧的C型夹，其采用肘节式死点锁止结构，能在扳动操作手柄的单次行程内完成工件的压紧与锁止，操作效率比普通螺旋夹钳提升60%以上，在钣金焊接定位、木质工件胶合固定、小型零件铣削装夹、电子元器件压合工位都有广泛的适配场景。从结构组成来看，整个夹钳分为固定钳体、活动压臂、传动连杆、操作手柄、压头组件五个核心部分，固定钳体采用L型受力框架，底部与侧臂的连接位置做了加厚圆弧过渡，避免长期受夹紧力出现应力开裂，框架开口的有效夹持深度为120mm，最大开口行程为80mm，能够适配大部分常规厚度的工件装夹需求，钳体底部预留了两个M6的安装孔位，

　　可以直接通过螺栓固定在工装台、焊接平台或者专用夹具基板上，安装孔的中心距为90mm，适配行业内通用的工装平台T型槽间距，不需要额外加工转接板就能完成固定。活动压臂的转轴位置采用了间隙配合的销轴连接，销轴表面做了淬火处理，硬度达到HRC45-50，能够承受长期反复转动带来的磨损，压臂末端的压头采用浮动式设计，压头与压臂连接位置留有1.5mm的径向活动间隙，压紧时压头可以根据工件表面的倾斜角度自动调整贴合面，避免出现点接触压伤工件表面、或者夹紧力不足打滑的问题，压头的接触端面粘贴了3mm厚的丁腈橡胶垫，既可以增大接触摩擦力提升夹紧可靠性，也能避免硬质金属压头在铝件、塑料件、漆面工件表面留下压痕。传动连杆的尺寸设计经过受力校核，

　　当操作手柄扳动到锁止位置时，连杆与压臂的连接点刚好越过手柄转轴与压臂转轴的连线死点，此时即使工件受到振动、或者压头受到反向的工件弹力，整个机构也不会自行松脱，锁止状态下能够提供最大1200N的持续压紧力，完全满足常规装夹场景的受力需求，手柄的操作力设计为最大不超过80N，操作人员单手握持就能轻松完成锁紧与松开动作，手柄末端套了防滑橡胶套，表面有凹凸的防滑纹理，手上沾有切削液、油污的时候也不会出现打滑问题。在实际应用场景中，这类夹钳常被组合使用，比如在焊接工装台上根据工件的外形轮廓布置4-6个同规格夹钳，分别压紧工件的不同边缘，能够快速完成异形钣金件的定位，不需要逐个调整螺旋夹钳的行程，大幅缩短工件装夹的辅助时间；

　　在小型零件的铣削加工中，将夹钳固定在机床工作台上，可以替代复杂的专用夹具，完成小批量零件的快速装夹，降低专用夹具的制造成本；在家具装配、工艺品胶合的工位，这类夹钳可以提供持续稳定的压紧力，等待胶水固化的过程中不需要人工持续施力，而且不会因为外力碰撞出现松脱。整个结构的运动间隙做了严格控制，所有转动副的配合间隙控制在0.02-0.05mm之间，既保证转动过程无卡滞，也避免间隙过大导致夹紧时出现晃动，压臂的开合角度设计为最大35度，松开状态下压头会自动抬升到最大开口位置，取放工件的时候不会和压头发生干涉，不需要手动扳动压臂就能完成工件的上下料操作。钳体的主体结构采用45号钢冲压成型，整体重量控制在1.2kg左右，既保证了足够的结构强度，也方便操作人员根据工位需求随时移动夹钳的固定位置，不需要借助起重设备就能完成位置调整。和传统的螺旋式C型夹相比，这款夹钳不存在螺纹磨损、螺杆弯曲的失效问题，长期使用过程中只需要定期在转动销轴位置添加少量润滑脂，就能保证机构动作顺畅，维护成本极低，而且整个结构没有易损的小零件，正常使用场景下的使用寿命可以达到5万次以上的开合循环，完全满足车间工位的长期使用需求。在设计过程中，特意将所有的棱边都做了R2的圆角处理，避免操作过程中锋利的边缘划伤操作人员的手部，操作手柄的长度设计为110mm，握持的时候手掌能够完全包裹手柄，发力过程更加舒适，长时间重复操作也不容易出现手部疲劳。
