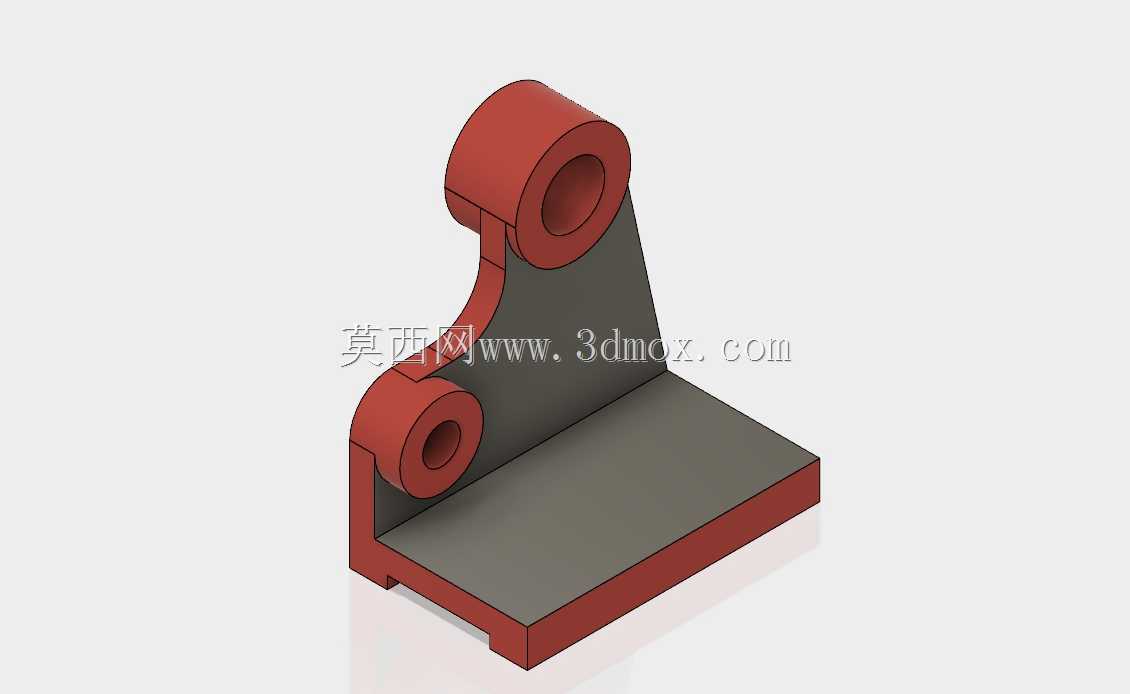

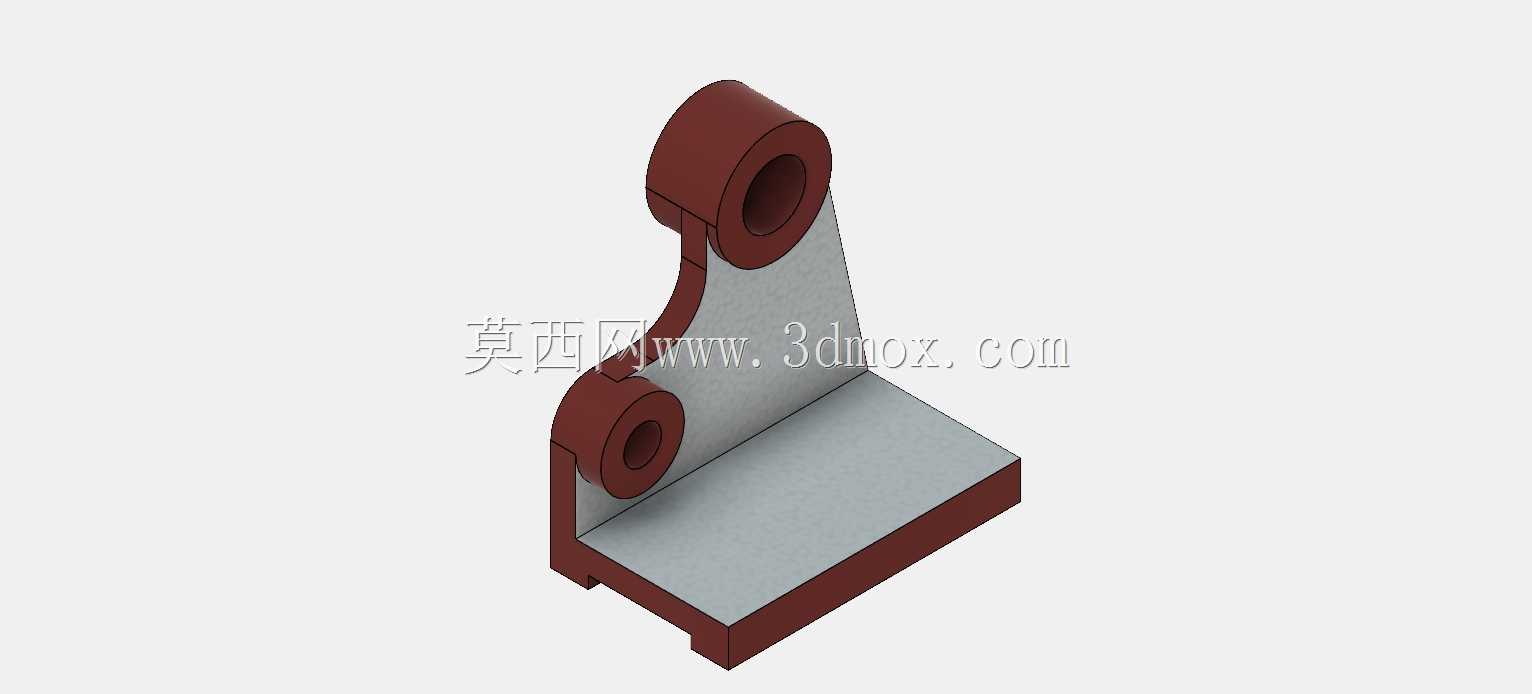

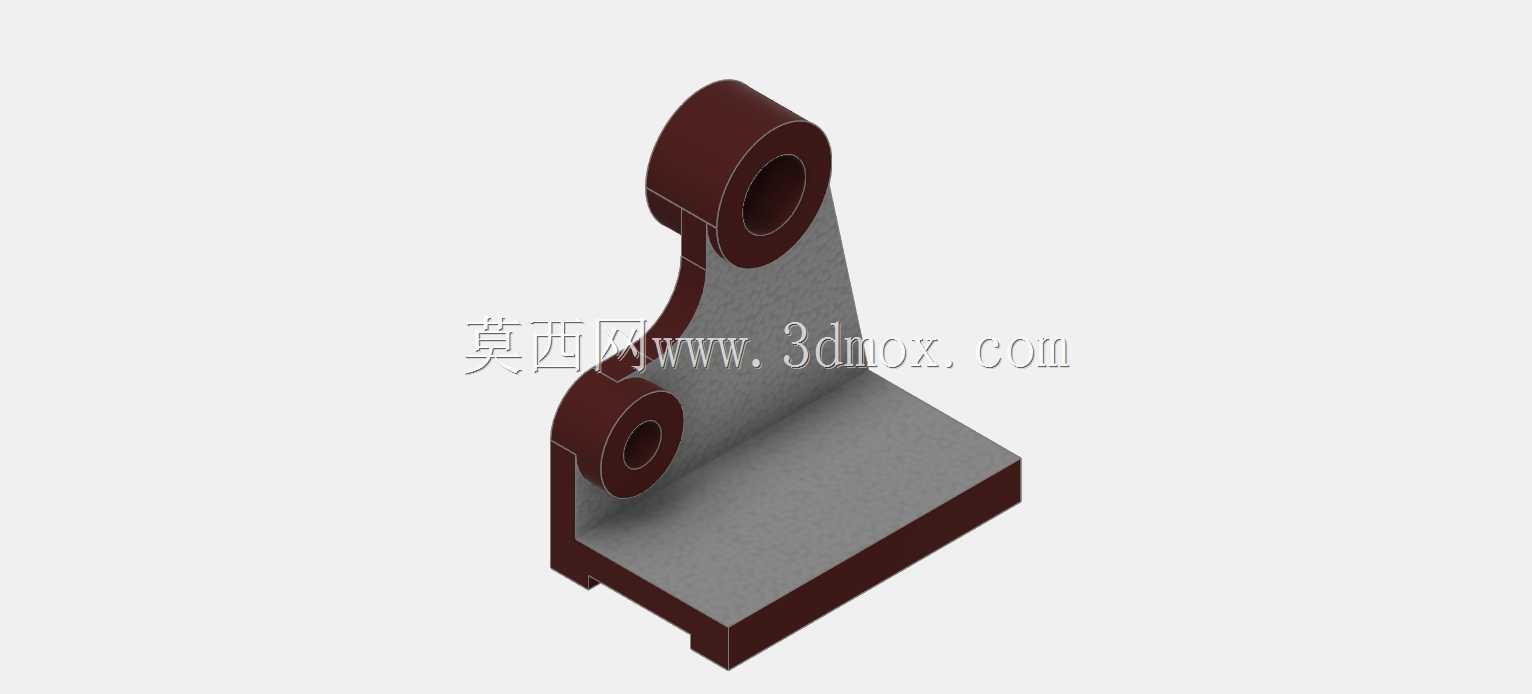

双铰接耳L型夹紧支撑座结构

　　在工装夹具、非标自动化生产线的工位定位模块里，这类带双铰接耳的L型支撑结构是非常常见的功能件，很多做夹具设计的工程师在做手动夹紧、气动杠杆夹紧机构的时候，都会优先选用这类成熟的支撑结构作为力传递的基座。从实际使用场景来看，这类零件大多安装在工装基板的T型槽或者预留安装面上，底部的L型折边不是单纯的造型，而是带定位卡槽的安装边，安装时可以直接卡入基板的定位槽内，不需要额外做侧向定位，能大幅减少工装装配时的调校时间，折边上预留的安装孔位可以适配M6到M8的内六角紧固螺钉，安装后整体的抗倾覆能力比直板型支撑高40%左右，能承受夹紧动作带来的侧向冲击力，不会因为反复夹紧出现基座偏移的问题。

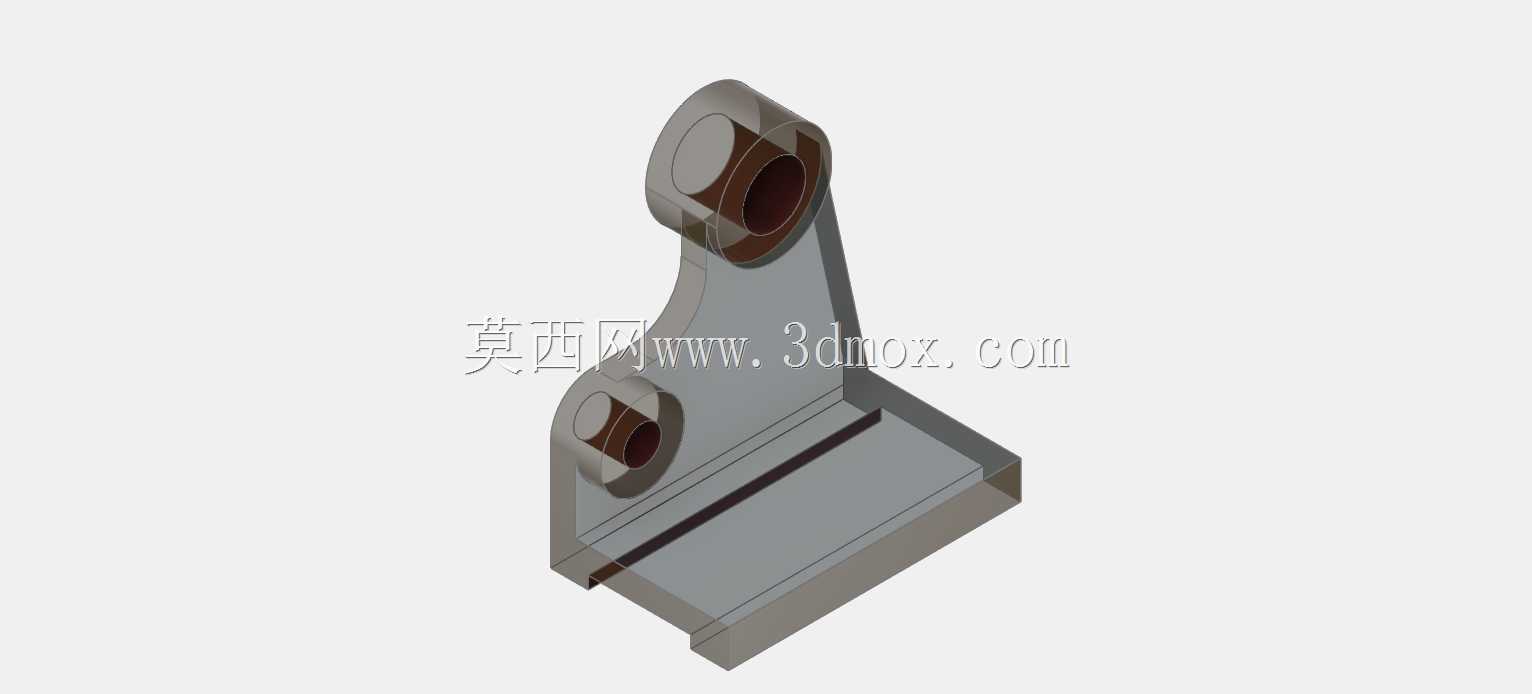

　　两个上下布置的铰接耳是这个零件的核心功能区，两个同轴的铰接孔分别对应不同的功能：上方的大直径铰接孔用来安装夹紧杠杆的主转轴，孔内可以镶嵌铜套或者自润滑轴承，降低杠杆反复转动时的磨损，延长整套夹紧机构的维护周期；下方的小直径铰接孔用来连接驱动端，不管是手动手柄的连杆，还是气缸的活塞杆连接头，都可以通过销轴固定在这个孔位上，两个孔的中心距是经过力学计算的，能保证驱动端输入较小的力时，夹紧端就能输出足够的夹紧力，符合杠杆夹紧机构的力放大比设计要求。

　　做这个零件的三维建模时，首先要确定安装基准面，也就是L型底部的下表面，所有的尺寸都要从这个基准面开始标注，避免出现尺寸链累积误差。两个铰接孔的同轴度公差要控制在0.02mm以内，不然装配后会出现转轴卡滞、转动不顺畅的问题，铰接耳的厚度要根据额定夹紧力来核算，一般来说单边耳厚不小于8mm的时候，能承受1500N以内的夹紧反力，不会出现耳板变形断裂的问题。立板和底板之间的过渡圆角不能省略，这个位置是应力集中区，做R3到R5的圆角过渡，能消除焊接或者铣削加工时的应力集中，避免零件在受冲击载荷时出现根部开裂的问题。

　　从安装边界来看，这类零件的整体宽度一般控制在40mm到60mm之间，不会占用过多的工装安装空间，适合在多工位夹具上密集布置，相邻两个夹紧座的中心距可以做到80mm，不会出现安装干涉。立板的背面是平整的加工面，必要时可以在这个面上安装行程开关或者定位挡块，拓展零件的使用功能，不需要额外做安装支架。零件的材质一般选用45号钢，表面做发黑处理防锈，铰接孔位置做淬火处理提高耐磨性，也可以根据使用场景选用铝合金材质，降低整体工装的重量，适合在需要频繁移动的便携工装上使用。

　　在实际的设备维护中，这类零件属于易损的工装基础件，因为夹紧动作是反复循环的，铰接孔位置长期受摩擦和冲击，磨损到一定程度就需要更换，所以建模的时候把安装尺寸做成标准化的参数，后续更换的时候可以直接替换，不需要重新调整整套夹具的位置。很多新手工程师在设计这类夹紧座的时候，容易忽略底板的卡槽深度，把卡槽做的太浅，导致夹紧时基座翘起，实际上卡槽的深度要做到3mm以上，和基板槽的配合间隙控制在0.1mm以内，既能保证安装顺畅，又能提供足够的侧向定位力。另外两个铰接孔的轴线要和安装基准面平行，平行度公差控制在0.03mm以内，不然杠杆转动的时候会出现别劲的情况，不仅会增大驱动阻力，还会加速销轴和孔的磨损，缩短零件的使用寿命。
