带安装座圆柱套筒木质连接构件

　　该构件属于机械传动与支撑系统中的连接类零件，采用木质材质加工成型，在低速轻载的木工机械、教学演示设备、文创类动态装置中有着广泛的适配场景。从实际使用场景来看，这类木质构件常被用于载荷不超过500N、传动转速低于60r/min的手动操作机构、教具演示台以及木质自动化小品的动力传递路径中，相比金属构件具备自重轻、加工难度低、减震性能优异的特点，在频繁启停的手动操作场景下不会产生金属碰撞的异响，适配对噪音控制有要求的展示类、教学类设备。

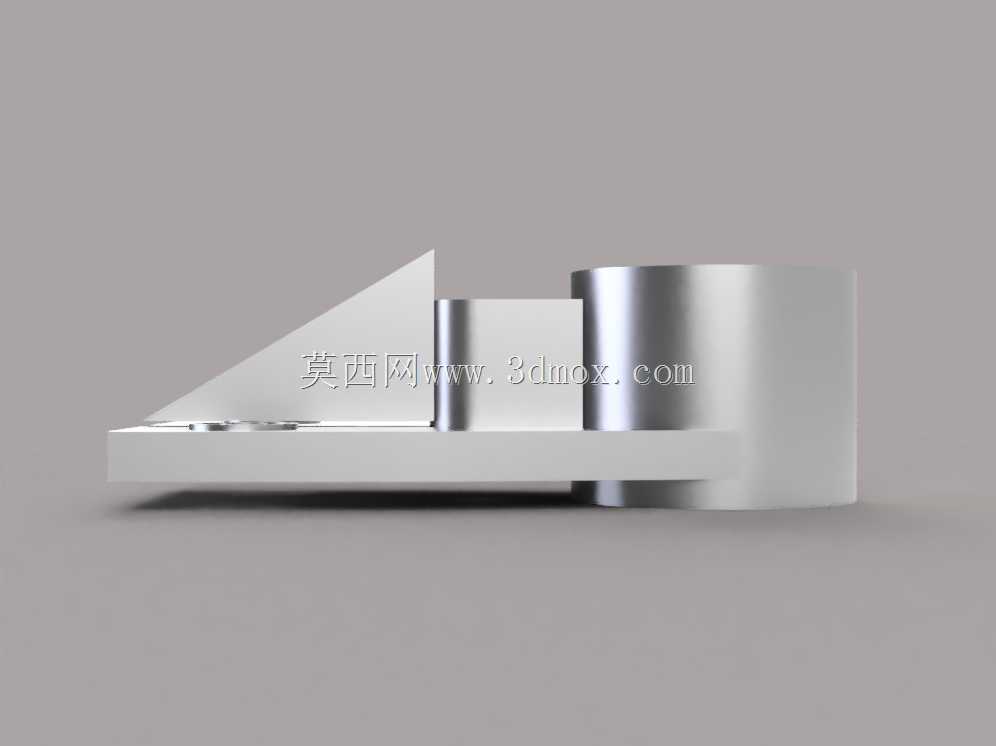

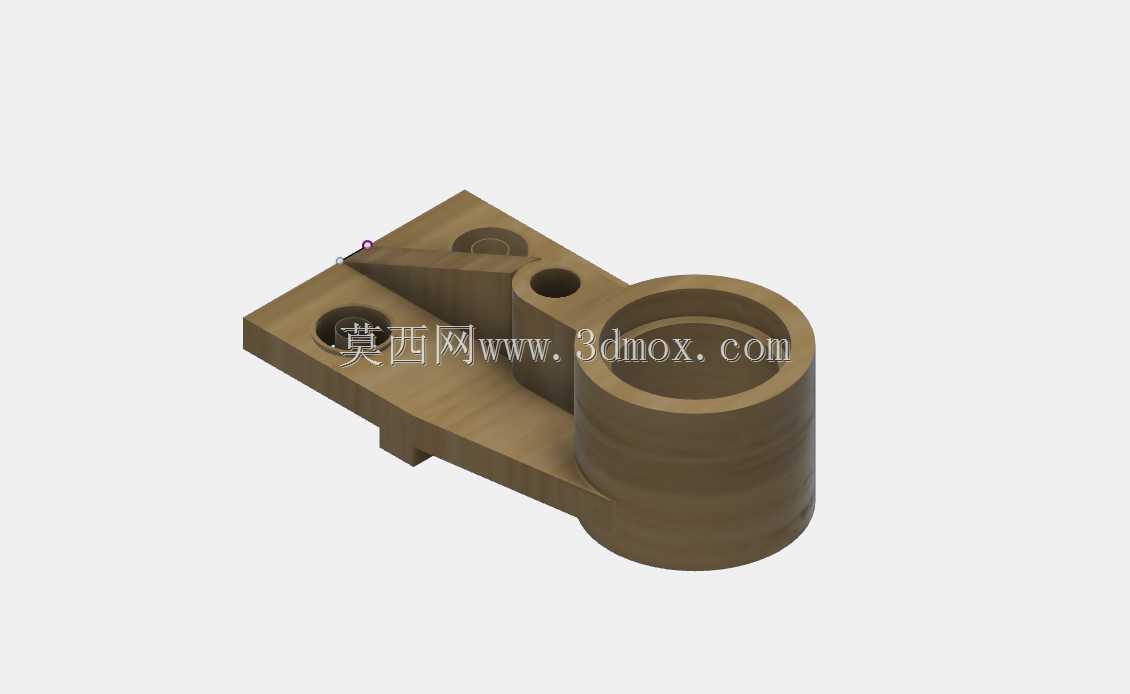

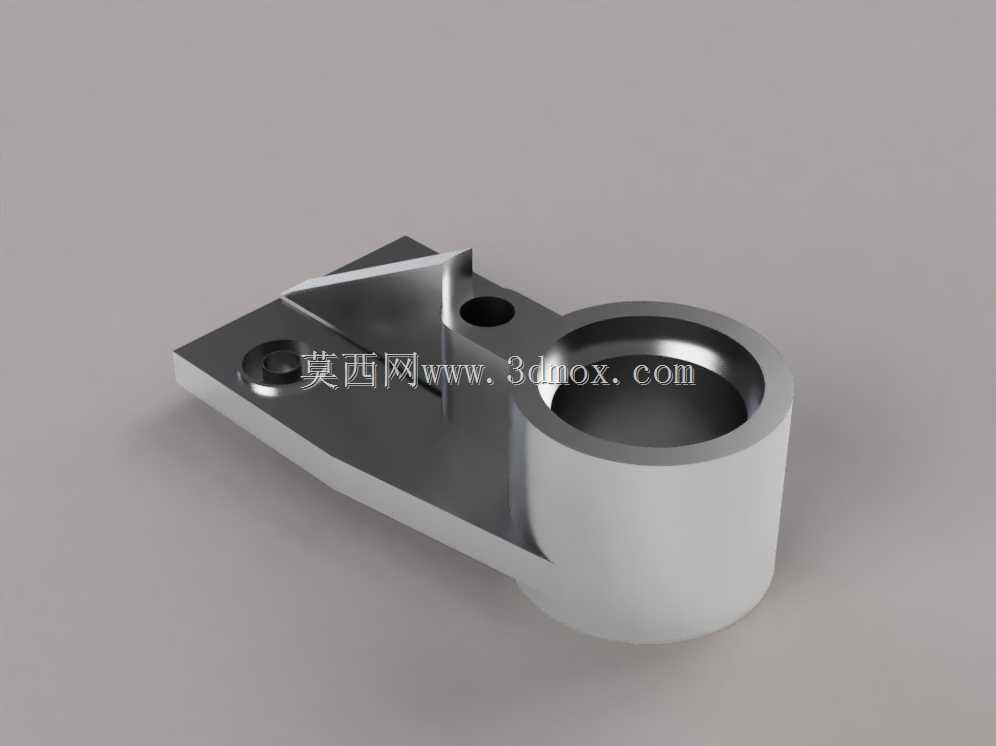

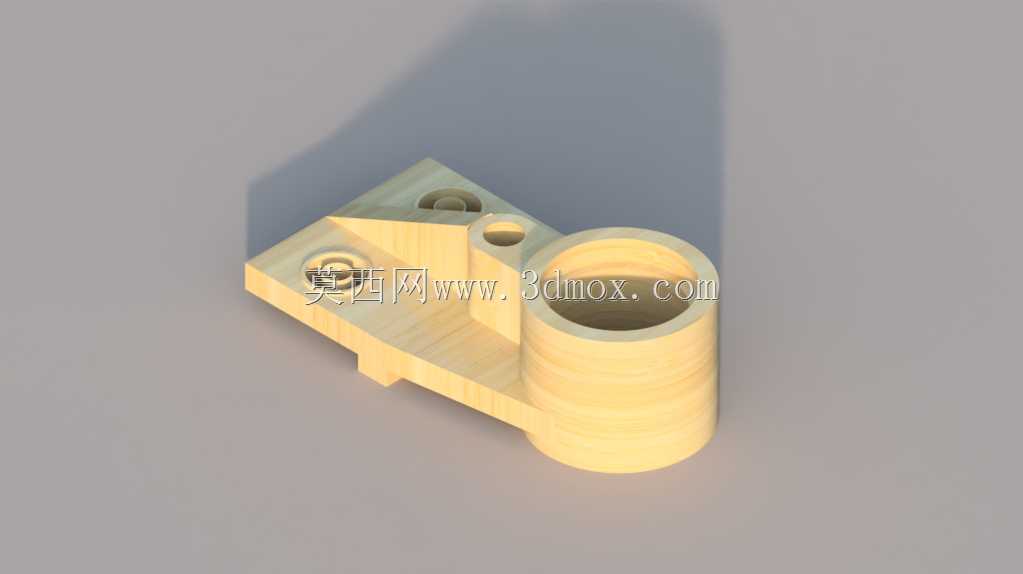

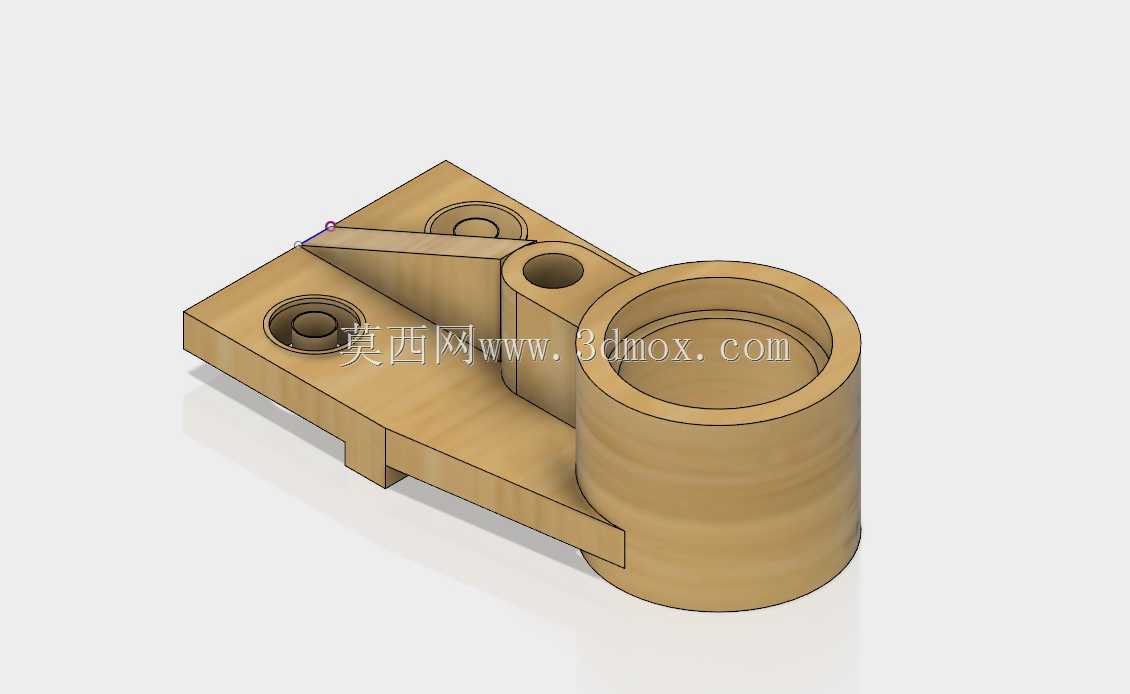

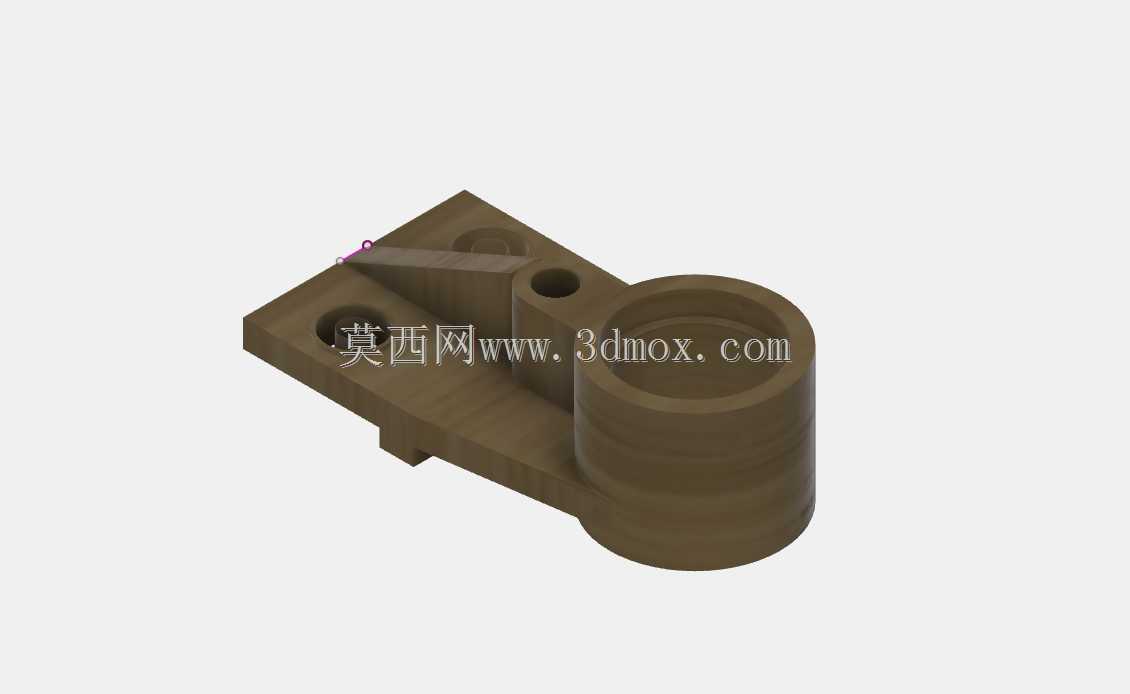

　　从功能特性上看，构件主体集成了三类功能结构：右侧的大直径圆柱套筒为核心功能区，内壁为光滑圆柱面，可与对应直径的光轴、转动销轴形成间隙配合，作为转动副的支撑基体，承担径向载荷的同时允许配套轴件完成周向转动；左侧的平板安装座为固定基准面，板面上开设的两个沉头安装孔可配套沉头木螺钉或者螺栓，将整个构件固定在木质机架、台板的安装平面上，沉孔结构可保证螺钉安装后头部不突出安装平面，避免与其他运动部件产生干涉；安装座与套筒之间设置的三角形加强筋为受力强化结构，可抵消套筒承受径向载荷时对连接根部产生的弯矩，避免木质材料在应力集中位置出现开裂、断裂的失效问题；套筒侧方延伸出的小直径凸台孔为辅助连接结构，可穿入定位销或者小直径连杆，实现与其他联动部件的铰接，传递摆动力矩。

　　从设计思路层面分析，该构件的结构完全围绕木质材料的力学特性展开：木质材料的顺纹抗压强度远高于横纹抗剪强度，因此设计时将安装座的长度方向顺着木材纹理排布，让安装孔的受力方向与木材顺纹方向一致，避免横纹受力导致的孔壁撕裂；加强筋的厚度与安装座板厚保持一致，加工时可采用整块木料铣削成型，无需额外拼接，减少粘接、钉接带来的强度薄弱点；所有棱边均设置了R1-R2的圆角过渡，一方面避免木质构件的锐边在装配、使用过程中划伤操作人员，另一方面可消除加工过程中产生的应力集中点，降低温湿度变化导致的木料开裂风险。套筒的内壁加工粗糙度控制在Ra3.2即可满足使用要求，无需过高的加工精度，适配木质零件的常规加工工艺，采用普通木工铣床、车床即可完成全部加工工序，不需要特殊的定制刀具。

　　从安装边界与尺寸配合来看，安装座的底面为整个构件的安装基准面，平面度公差控制在0.1mm以内，保证安装后与机架表面完全贴合，不会出现翘曲导致的安装应力；两个沉头安装孔的中心距为固定值，安装时需匹配机架上对应的预钻孔位，孔位公差控制在±0.2mm即可满足装配要求，不需要过高的位置精度；大直径套筒的内孔与配套轴件的配合采用H11/h11的间隙配合，既保证轴件可以灵活转动，又不会因为间隙过大产生晃动，影响传动精度；侧方小凸台的内孔与铰接销的配合同样采用间隙配合，保证铰接动作顺畅无卡滞。构件整体的最大外轮廓尺寸适配小型木工机械的安装空间，安装后套筒的轴线与安装座平面保持垂直，垂直度公差控制在0.15mm以内，避免轴件安装后出现倾斜，导致转动过程中出现别劲、磨损加剧的问题。在实际装配过程中，可在套筒内壁涂抹少量固态润滑脂，降低木质内壁与金属轴件的摩擦系数，延长构件的使用寿命，同时避免木质材料因为长期摩擦出现掉屑、磨损量过大的问题。
