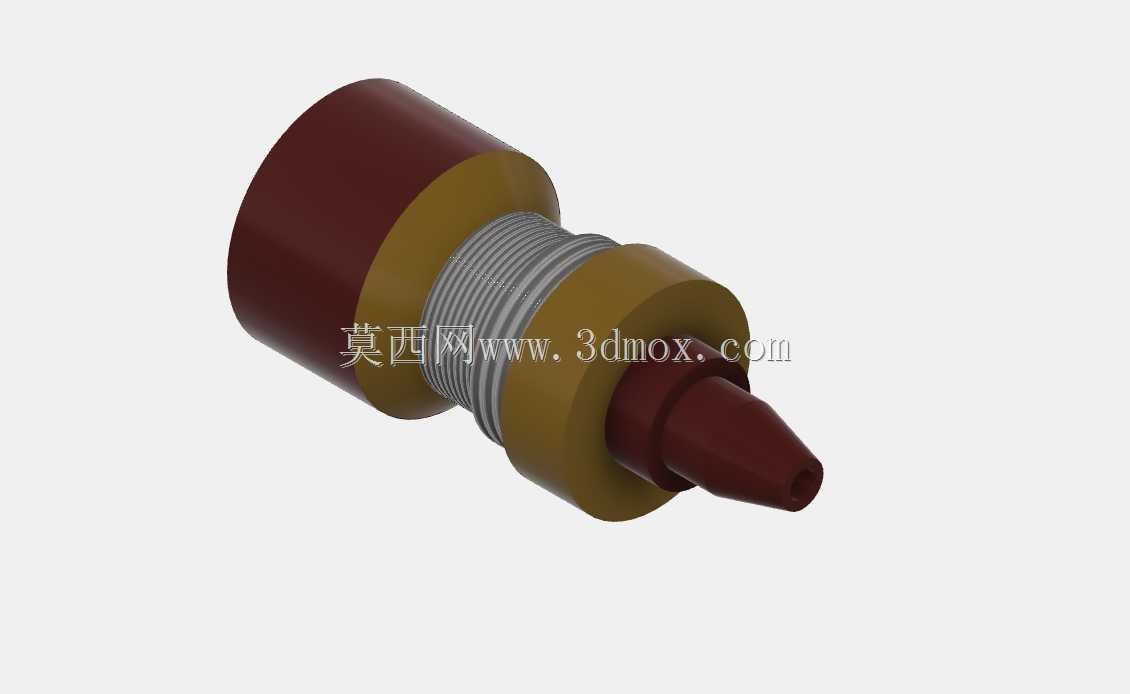

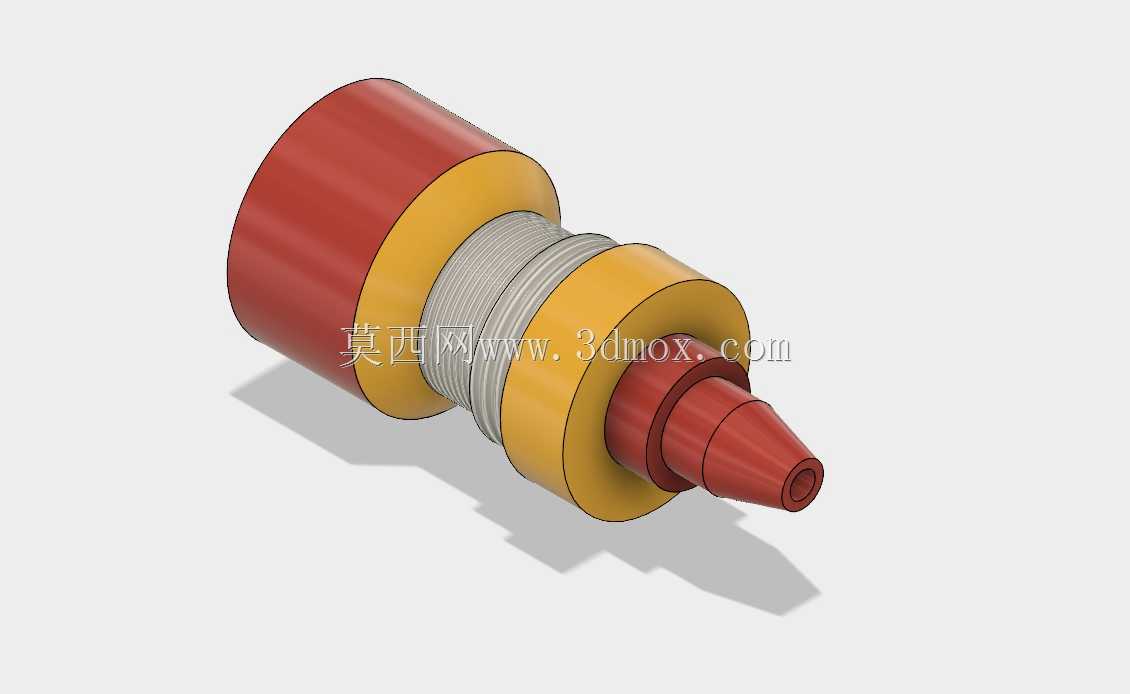

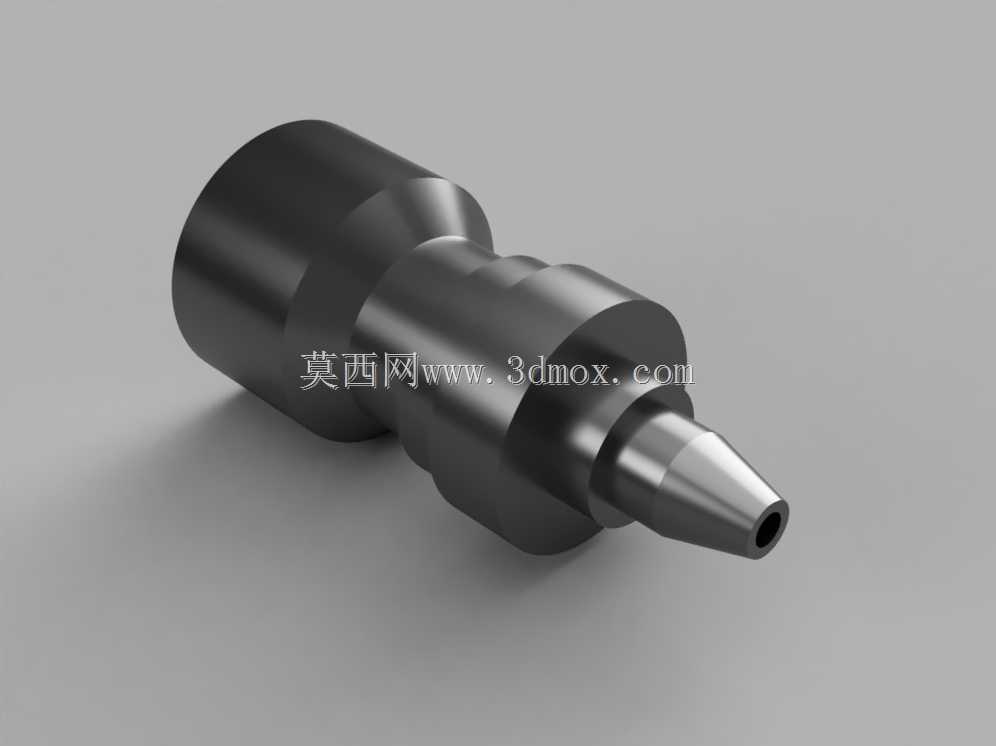

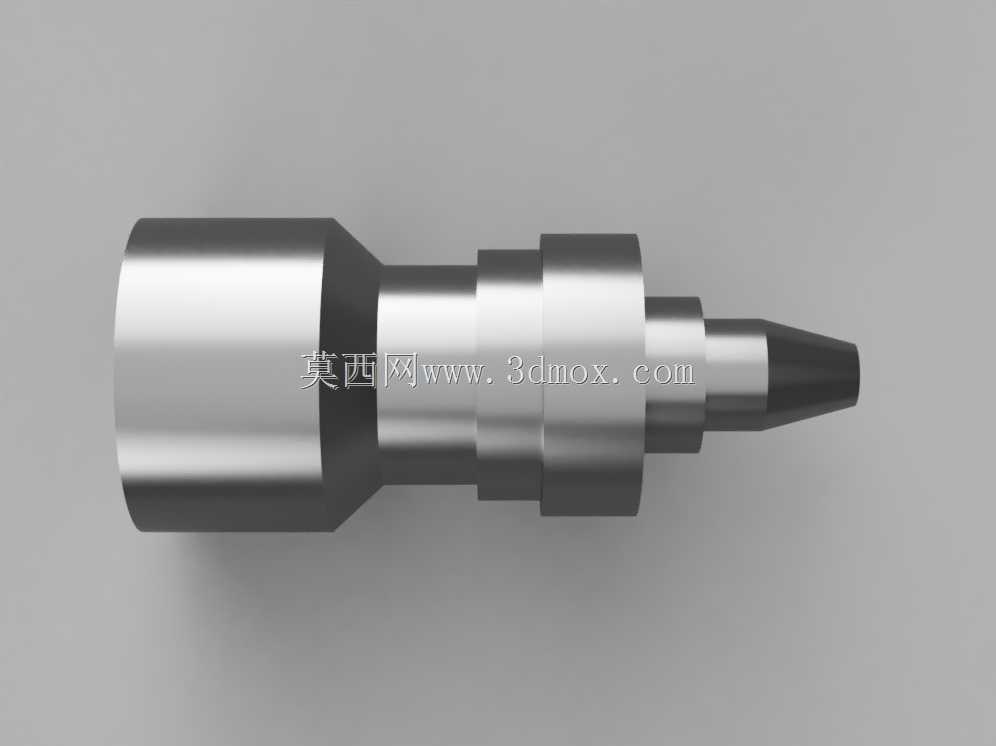

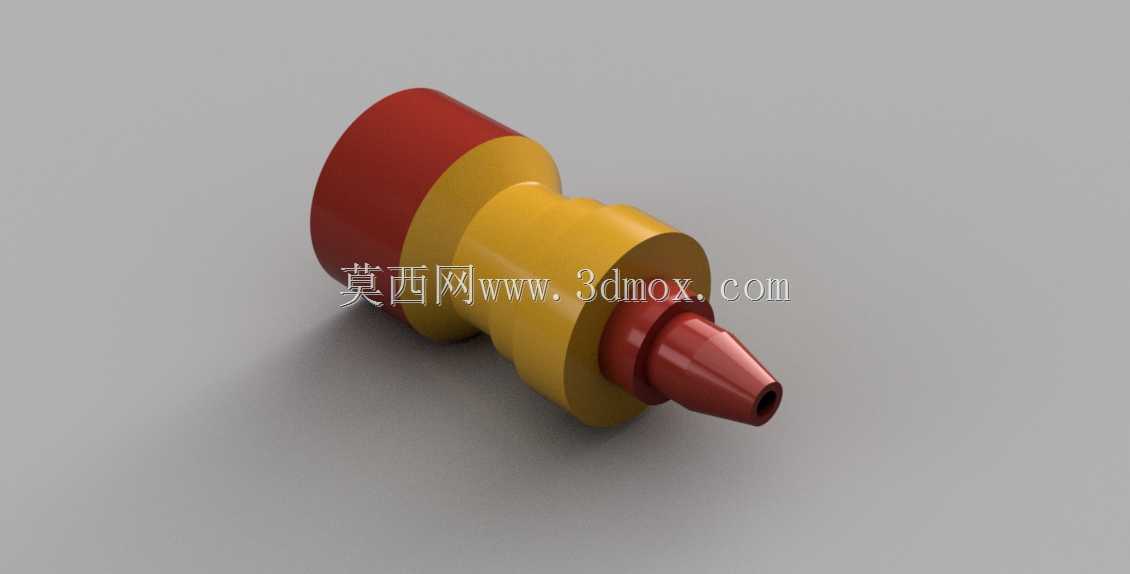

车床高精度不锈钢轴类精加工工件

　　该工件为车床加工场景下的典型轴类精密加工件，适配常规卧式车床的装夹加工流程，主要用于高精度传动、定位类机械装配场景，可作为精密检测工装的基准轴、小型流体控制组件的阀芯基体或是精密进给机构的导向轴使用，在小型精密机床、实验室流体设备、光学调整架等对回转精度要求较高的设备中均可适配。工件整体采用303不锈钢材质加工，该材质切削性能优异，易获得较高的表面加工质量，适配多道车削工序的连续加工，加工后经多道抛光工序处理，外圆表面粗糙度可达到镜面级水平，能有效降低配合面的摩擦系数，减少长期往复运动或高速回转过程中的磨损量，延长组件的整体使用寿命。工件的结构设计完全围绕车床加工的工艺特性展开，从右至左依次设置了锥度导向段、小直径圆柱定位段、

　　大直径法兰限位段、螺纹配合段、两级轴肩定位段以及末端大直径装夹段，各段之间采用圆弧过渡或是直角清根处理，避免应力集中问题。其中锥度导向段的锥角经过精确计算，既可以在装配时起到自动导正的作用，也能在与锥孔配合时实现无间隙的紧密贴合，保证同轴度误差控制在微米级范围内；螺纹段采用精密车削加工，螺纹牙型经过刃具的精细刃磨，加工时通过刀架的锥度补偿调整，使螺纹配合段带有微小的锥度，在与内螺纹旋合时可实现过盈配合，消除螺纹副的传动间隙，满足高精度进给或是定位场景下的无回差要求。工件的外形尺寸完全适配常规车床的加工行程，末端大直径装夹段可直接被三爪卡盘夹持，无需额外设计工艺夹头，加工时一次装夹即可完成所有外圆、锥面、螺纹的加工，

　　有效避免二次装夹带来的同轴度误差；各轴肩的端面均与轴线保持严格的垂直，可作为装配时的轴向定位基准，安装时可通过轴肩与配合件端面的贴合实现轴向位置的精准固定，无需额外调整轴向垫片即可满足装配精度要求。在实际加工过程中，该工件的工艺路线遵循粗车、半精车、精车、抛光的工序流程，粗车阶段去除大部分余量，预留0.2-0.3mm的半精车余量，半精车后各表面预留0.05mm左右的精车余量，精车时采用硬质合金精车刀，配合较高的主轴转速和较小的进给量，保证各段外圆的尺寸公差控制在IT5级以内，圆度、圆柱度误差均满足精密零件的形位公差要求；螺纹加工时采用逐刀递减的进刀方式，避免扎刀现象，同时通过锥度调整保证螺纹的配合精度，

　　抛光阶段采用依次变细的研磨膏进行外圆抛光，最终获得高光洁度的表面质量。该工件的安装边界清晰，各段直径尺寸与配合件的孔径尺寸采用基孔制配合，根据不同的使用场景可选择间隙配合、过渡配合或是过盈配合，锥度段可直接与标准锥孔适配，螺纹段可与同规格的精密内螺纹组件旋合，轴肩端面可承受一定的轴向载荷，整体结构紧凑，没有多余的工艺结构，在满足功能要求的前提下最大限度简化了加工工序，降低了加工成本，同时保证了零件的精度稳定性，即使在长期交变载荷下也能保持尺寸精度不发生漂移，适合小批量高精度零件的加工生产场景。
