多段阶梯式传动用变径转轴结构

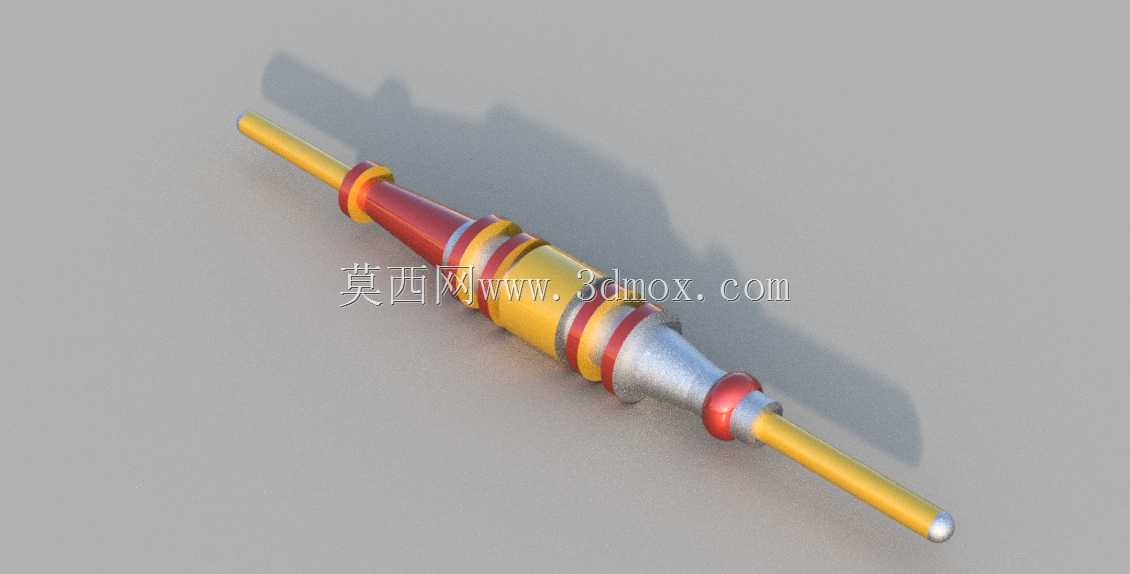

　　在常规工业传动场景中，这类变径阶梯轴是旋转动力传递链路里的核心承载构件，常见于中小功率的轻工输送设备、小型机床进给单元、通用减速机的中间传动级，也会作为部分农用机械、纺织机械的动力输出轴使用，承担着把原动机输出的扭矩平稳传递到末端执行构件的作用，整个工作过程中需要同时承受扭矩载荷与径向的支撑反力，部分安装有斜齿轮或者锥齿轮的工位，还需要额外承受轴向的分力，这就对轴体的结构设计、各段直径匹配、安装位的精度预留提出了很实际的工程要求。从结构设计逻辑来看，这款轴采用中间段直径最大、向两端逐步收窄的阶梯式布局，并非随意设置的变径：中间大直径段是核心的传动件安装位，用来套装齿轮、带轮或者联轴器这类动力耦合零件，

　　更大的轴径可以提升该段的抗扭截面系数，抵消动力输入输出位置的应力集中，避免长期交变载荷下出现轴体疲劳断裂的问题；往两端延伸的逐段缩径结构，一方面是为了方便装配时依次套装轴承、密封件、定位轴套，让各个零件可以从轴端顺着阶梯推入对应安装位，降低装配难度，另一方面也能在满足强度要求的前提下减少轴体整体重量，降低转动惯量，减少设备启停阶段的惯性冲击。轴体上预留的多道环形凹槽，是用来安装弹性挡圈或者定位套筒的，这些结构可以给套装在轴上的轴承、传动轮提供轴向定位，避免设备运行过程中零件出现轴向窜动，保证齿轮啮合、带轮传动的对位精度；两端的细轴段是轴承安装位，直径公差需要匹配对应滚动轴承的内孔配合要求，通常采用过渡配合的公差带，

　　既保证轴承内圈和轴体同步旋转无相对滑动，也方便后续维护时的轴承拆卸。从安装边界来看，这类轴的有效支撑跨距需要根据两端轴承座的安装间距来匹配，设计时要校核轴的挠度，确保额定载荷下轴的最大弯曲变形量在允许范围内，避免因挠度过大导致轴承偏磨、齿轮啮合异响的问题；轴上各个传动件安装位的轴肩高度有严格的尺寸要求，既要满足零件的轴向定位需求，也不能过高导致后续零件拆卸困难，通常轴肩高度会控制在相配零件内孔倒角高度的1.2-1.5倍之间。实际应用中，这类轴的表面处理也会根据使用场景调整，常规工况下做调质处理提升综合力学性能即可，轴承位和传动件安装位会做精磨加工保证表面粗糙度与尺寸精度，如果是在有腐蚀或者高磨损的工况下使用，

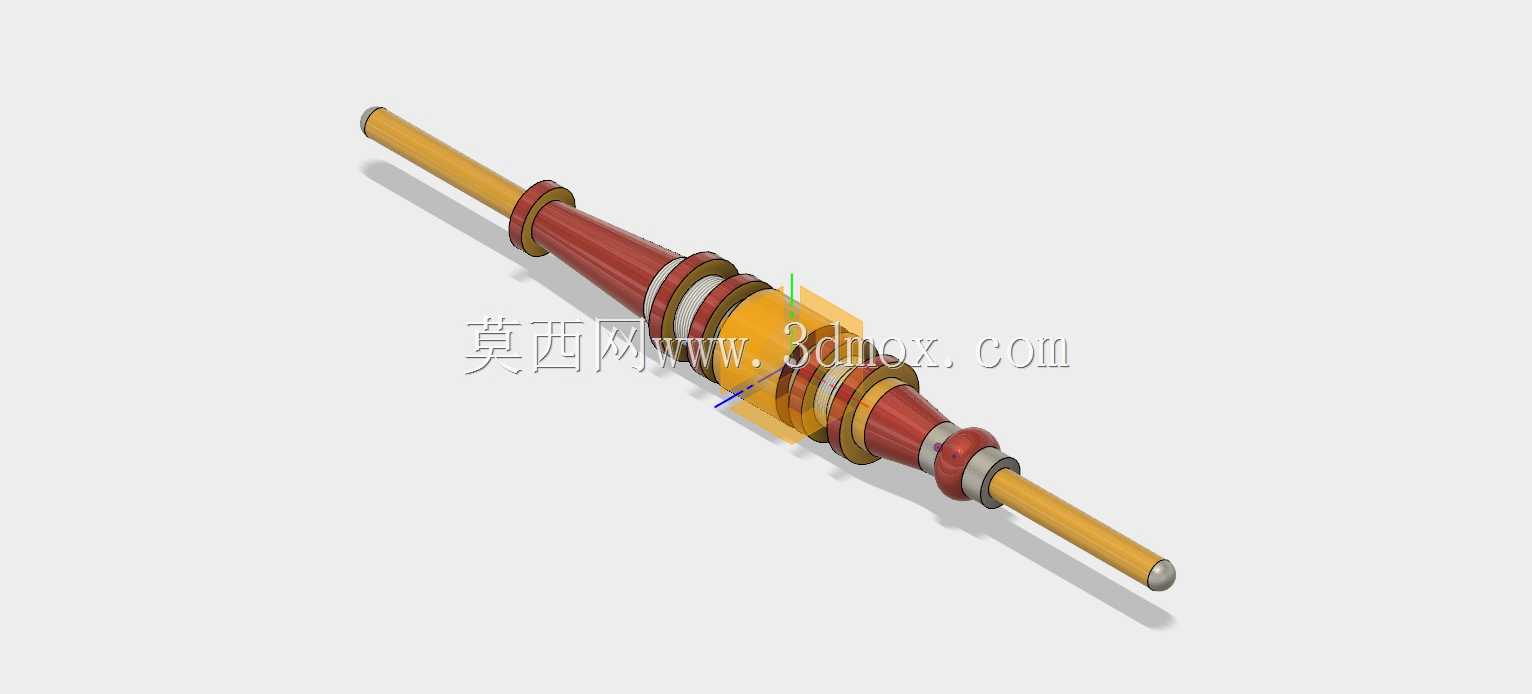

　　还会在对应轴段做镀层或者表面淬火处理，提升耐磨与抗腐蚀能力。设计这类轴结构的时候，不能只单纯考虑强度满足扭矩传递要求，还要兼顾装配工艺性、维护便利性，比如轴端会设置倒角引导零件安装，键槽的位置会统一在同一条母线上方便加工，各个退刀槽、密封槽的尺寸要匹配标准件的规格，避免出现需要定制非标准密封件、挡圈的情况，增加后续的运维成本。在三维建模过程中，这类轴的建模需要严格对应各段的直径公差、圆角过渡尺寸，尤其是轴肩位置的过渡圆角不能省略，很多新手建模时会直接做直角台阶，忽略了实际加工中必须的圆角过渡，而这些圆角恰恰是降低应力集中、提升轴体疲劳寿命的关键结构；同时各个安装位的长度尺寸要和相配零件的宽度匹配，预留合适的轴向间隙，避免装配时出现零件顶死或者间隙过大窜动的问题。
