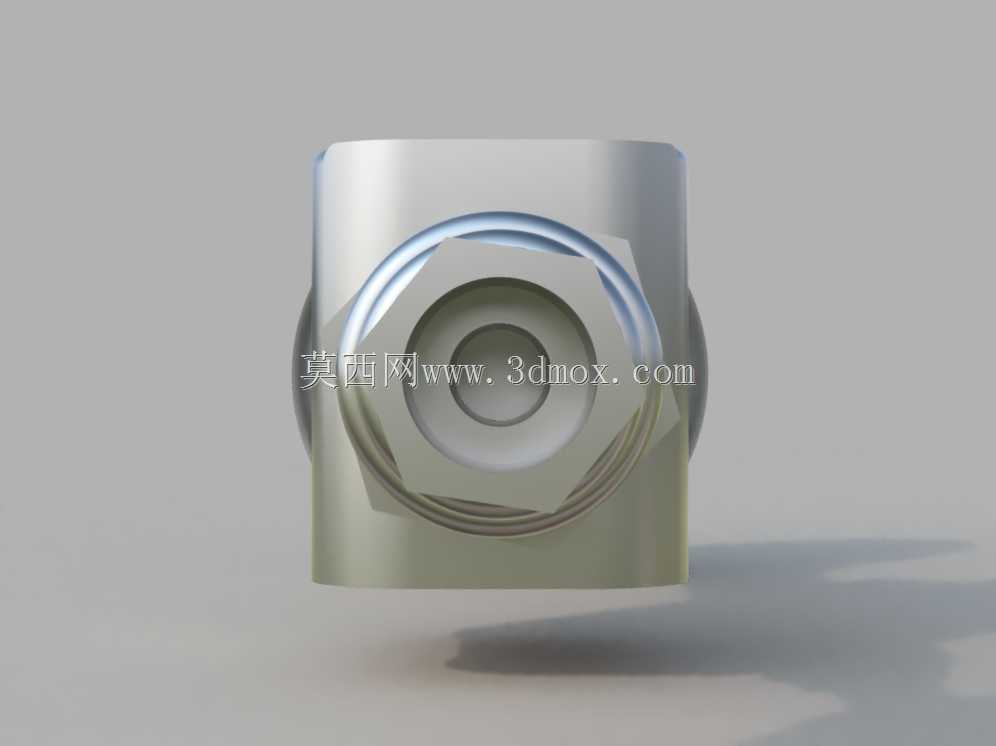

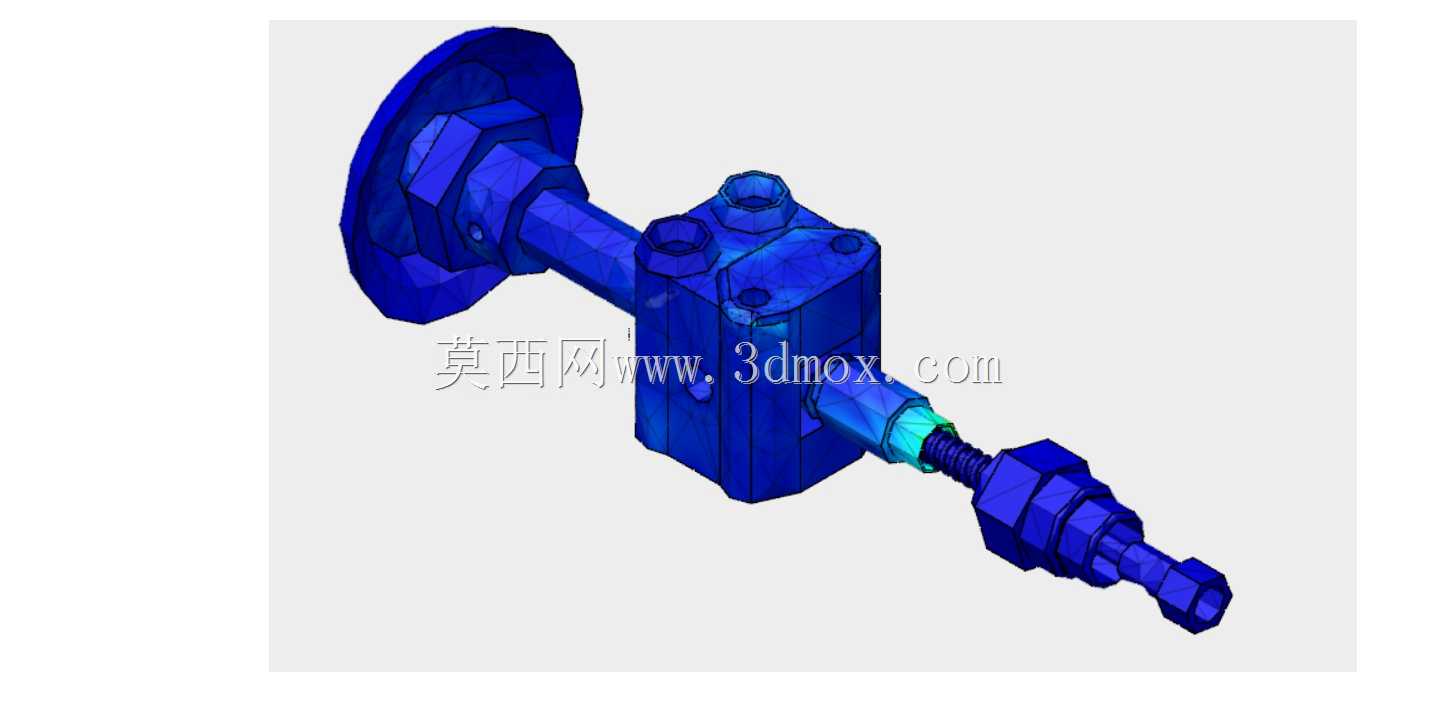

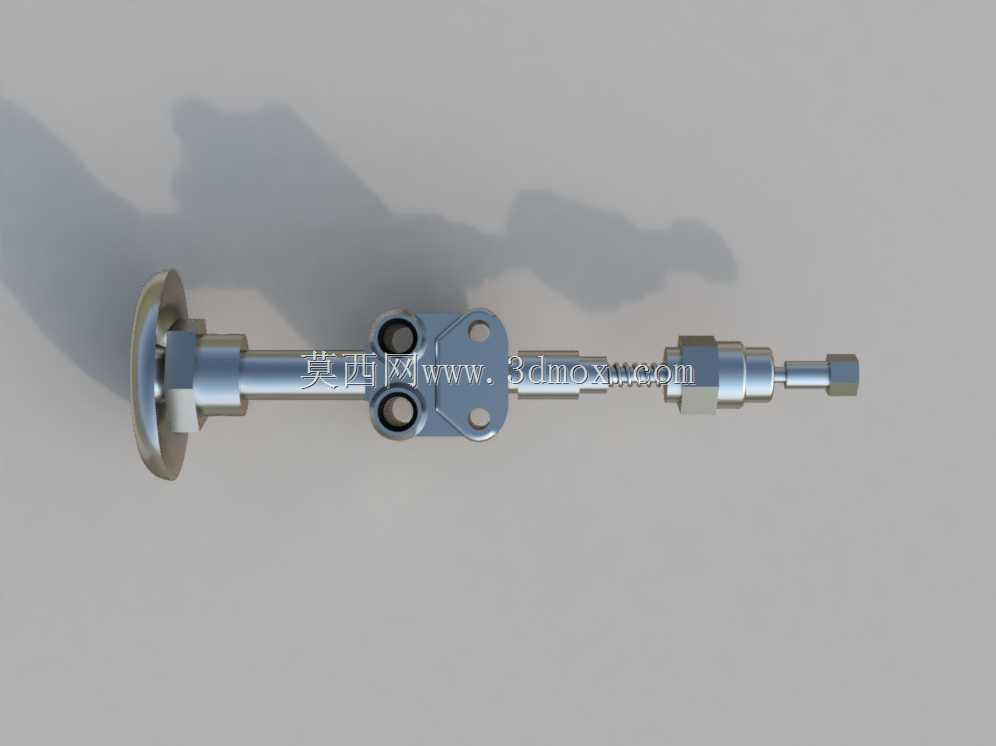

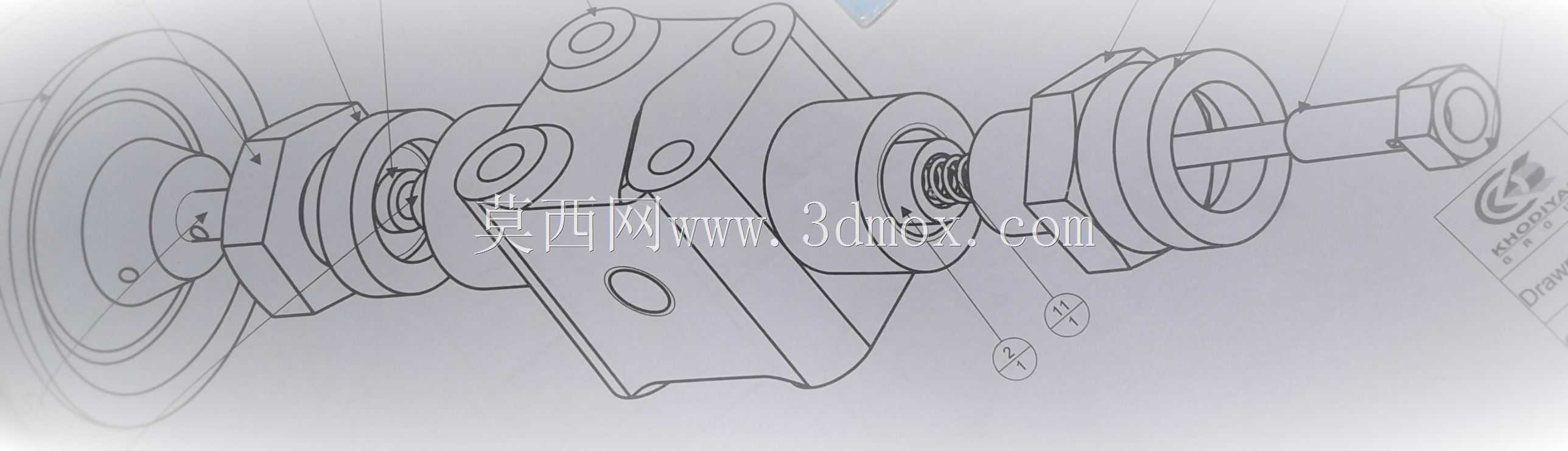

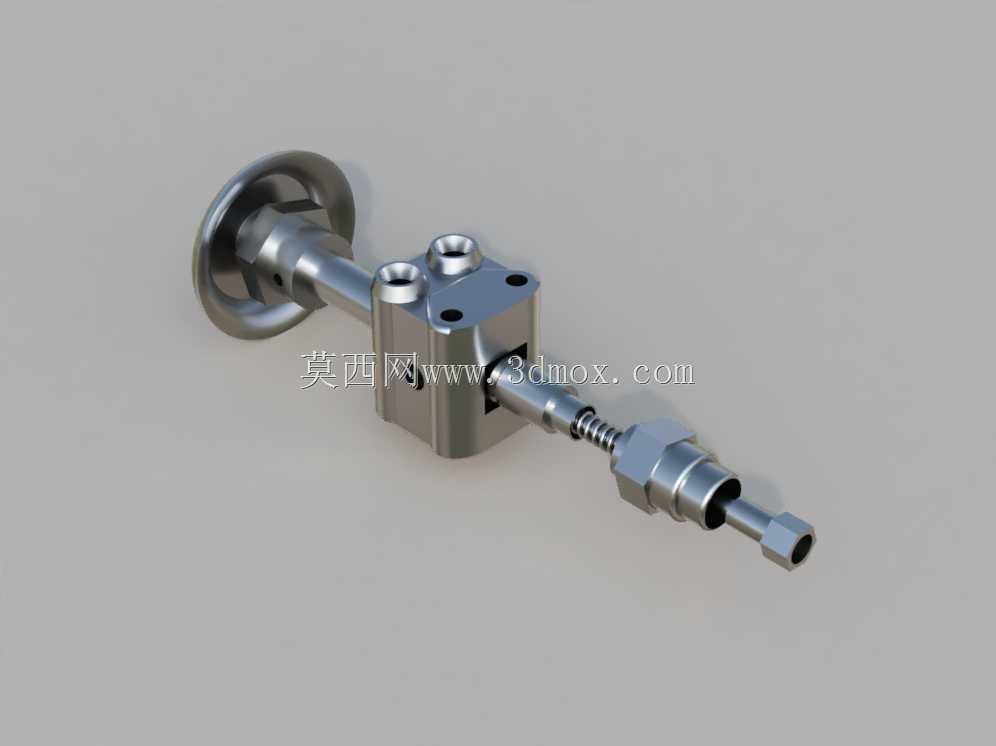

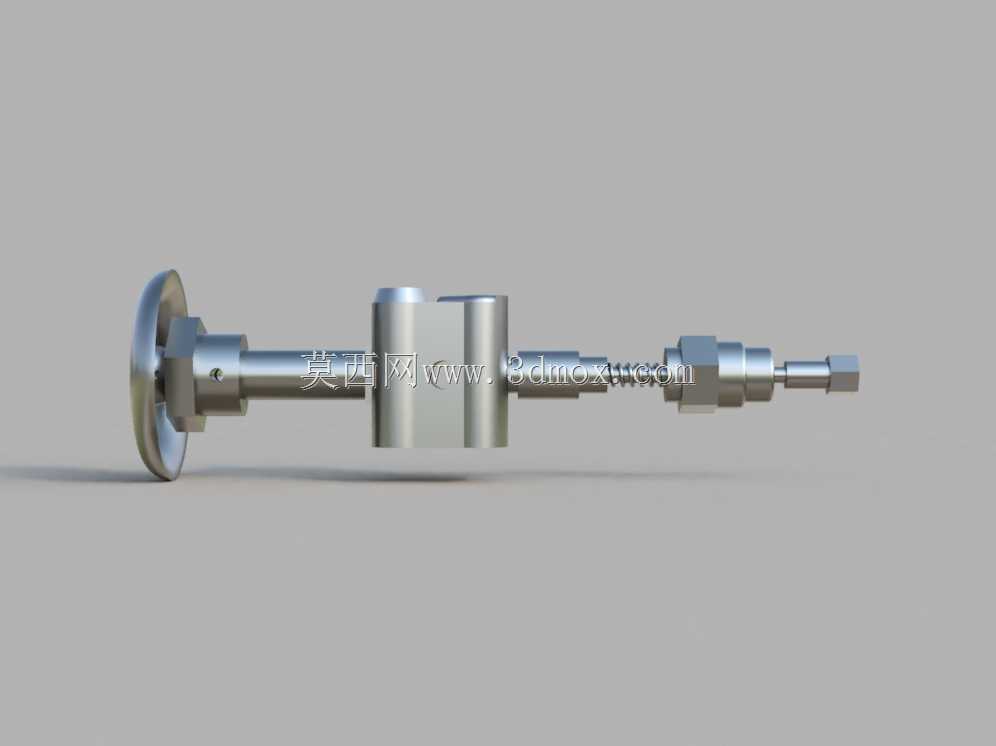

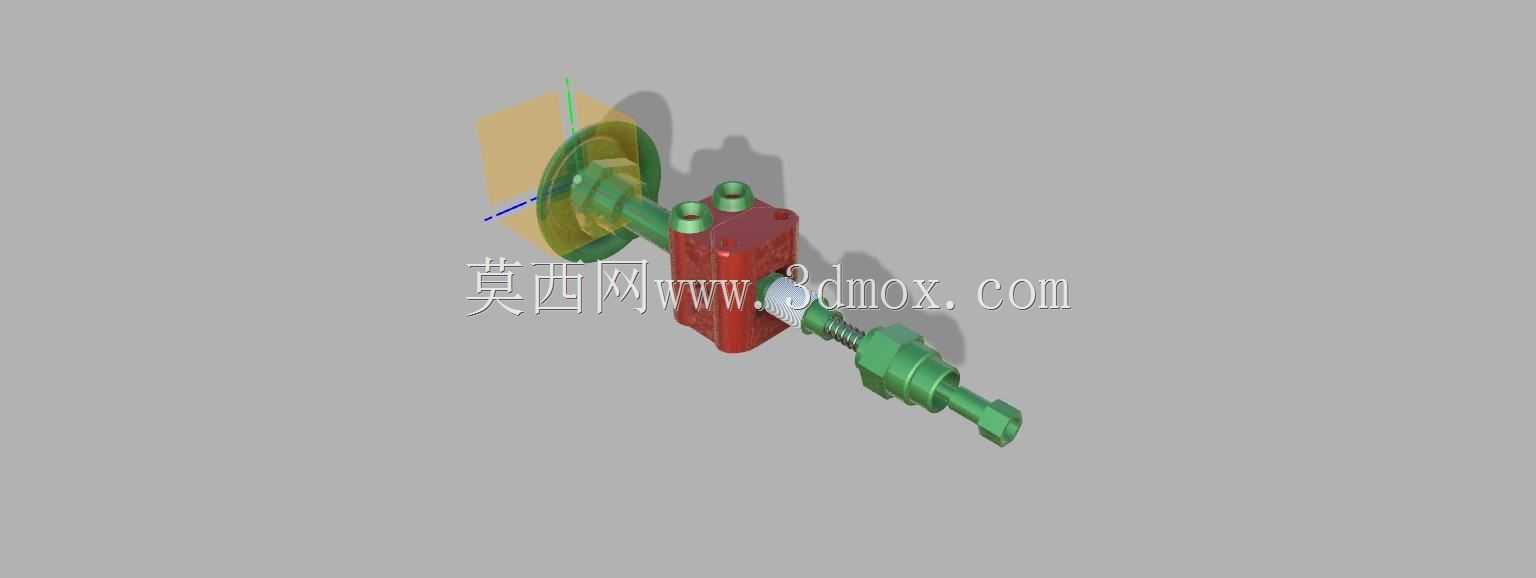

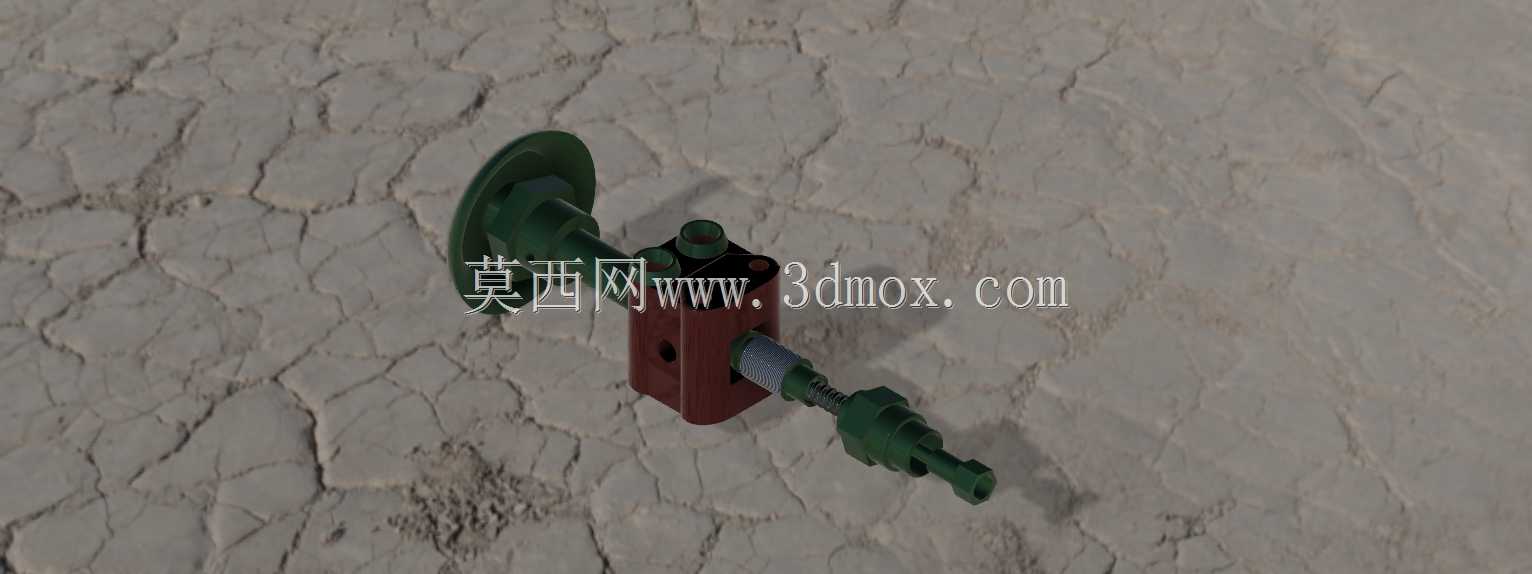

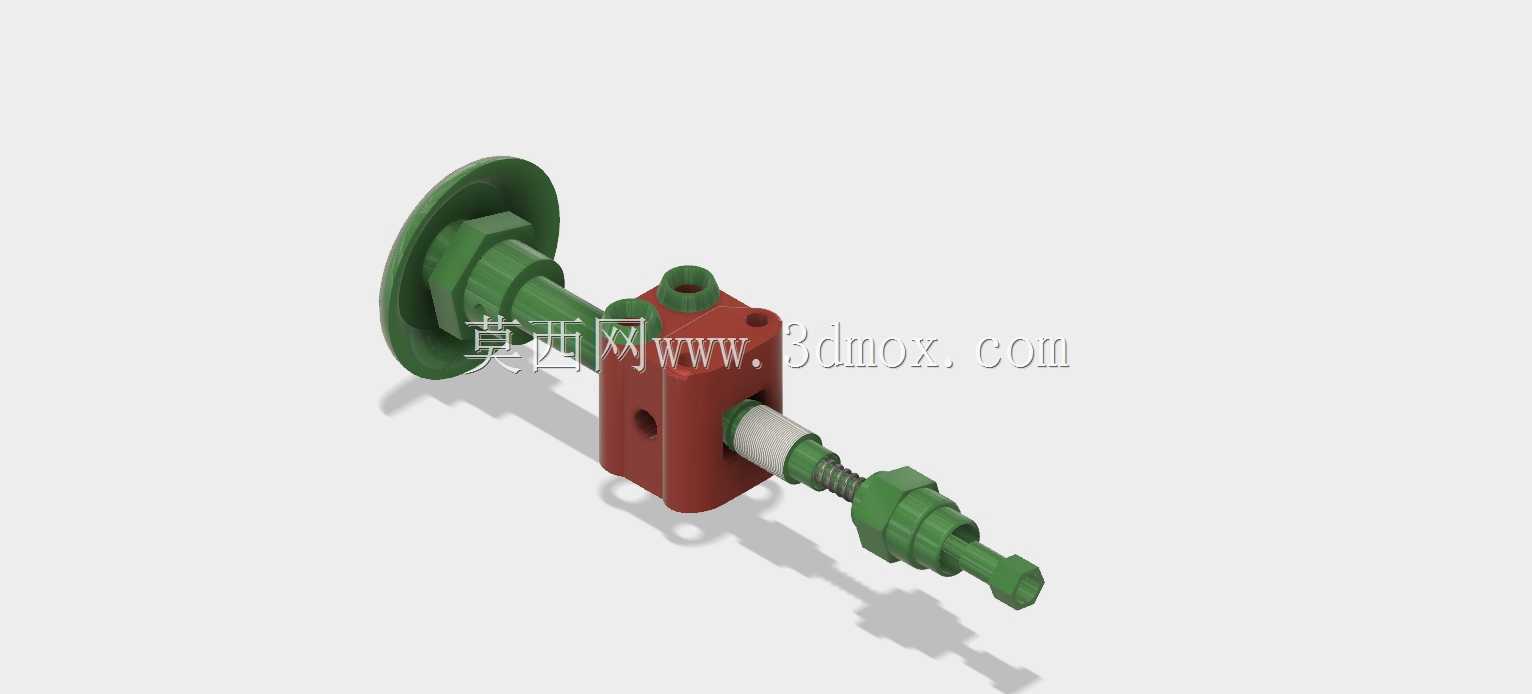

拆解结构展示的工业泄压阀实物模型

　　在流体输送、压力容器配套、液压动力回路以及化工反应管线的实际工程场景中，压力超限始终是威胁系统运行安全的核心风险点，泄压阀作为被动式安全保护元件，其结构可靠性直接决定整套系统的故障冗余能力。本次呈现的拆解状态阀件结构，能够让结构设计人员清晰观察到内部各组件的配合关系，避免在选型或改型设计中出现配合公差误判。从实际功能逻辑来看，该阀件的核心作用是在系统侧压力超过预设阈值时，自动导通辅助泄放流道，将超压部分的流体导出系统，待压力回落至安全区间后自动复位密封，全程无需额外电控信号介入，依靠纯机械结构即可完成压力闭环控制，这种特性让它在断电、信号中断等极端故障场景下依然能发挥安全保护作用，是石化管线、液压站、空压机储罐、

　　蒸汽供热系统中不可替代的安全配套件。从设计思路层面拆解该结构，手轮调节端采用梯形螺纹传动结构，可通过旋转手轮调整弹簧预紧力，以此适配不同系统的泄压阈值设定需求，螺纹副的导程选择兼顾了调节精度与操作效率，避免微调时行程过长、粗调时精度不足的问题。中部的阀块本体集成了主流道接口、泄放口以及阀芯导向腔，一体化的块式结构减少了外接管路的连接点，降低了外泄漏的风险，两个对称布置的顶部接口可根据安装场景选择作为压力检测口或者备用泄放口，提升了现场安装的适配性。阀芯组件采用锥面密封结构，相比平面密封具备更好的对中自适应性，即使在流体含少量杂质的工况下，也能保证复位后的密封可靠性，阀芯与导向腔之间采用小间隙配合，既保证了阀芯动作的顺滑性，

　　又避免了过大间隙导致的内部窜压问题。弹簧作为压力感知的核心弹性元件，其刚度匹配经过严格计算，保证压力上升过程中阀芯开启的线性度，避免出现压力突跳、泄放量不足的问题。尾部的快插式接口设计适配常规硬管与软管的快速安装需求，接口处的卡套结构可在额定压力范围内实现无额外密封件的可靠连接，减少现场安装的密封件备货需求。从安装边界来看，该阀件整体采用同轴式布局，手轮端的最大外径为安装过程中的最大回转尺寸，设计安装支架时需要预留足够的手轮操作空间，保证日常巡检时可无阻碍调整泄压阈值；中部阀块的两个安装平面可作为固定基准面，可通过螺栓直接固定在阀架或者设备本体上，安装时需要保证阀芯轴线与水平方向的夹角不超过设计允许范围，

　　避免阀芯自重导致的密封面偏磨、泄压值偏移问题。流道接口的通径尺寸匹配常规中低压流体管路的通径规格，无需额外加装变径接头即可完成管路对接，减少管路系统的局部阻力损失。在实际选型应用中，需要根据系统的最大工作压力、额定泄放量、流体介质特性匹配对应的弹簧刚度与密封件材质，该拆解结构可直观展示各组件的装配层级，方便维护人员快速掌握内部零件的拆装顺序，在定期校验泄压值、更换磨损密封件时，可避免因拆装顺序错误导致的零件磕碰、密封面损伤问题。不同于集成式不可拆解的阀件结构，这种可拆解的结构设计也方便在三维建模过程中进行运动仿真验证，模拟不同压力下阀芯的开启行程、弹簧的压缩量变化，提前排查结构干涉、弹簧并圈等设计缺陷，缩短阀件改型的研发周期。在液压系统配套场景中，该类泄压阀通常安装在液压泵的出口侧或者液压缸的无杆腔侧，防止液压冲击导致的管路爆裂、密封件损坏问题；在蒸汽供热系统中，该阀可安装在换热器或者分汽缸的顶部，及时泄放超压蒸汽，避免容器超压爆炸；在空压机系统中，该阀可作为储气罐的最后一道安全保护，在压力开关失效时自动泄放压缩空气，保证储气罐运行在额定压力范围内。
