双铰接式夹紧固定连接件结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435902
  • 双铰接式夹紧固定连接件结构设计
  • 双铰接式夹紧固定连接件结构设计
  • 双铰接式夹紧固定连接件结构设计
  • 双铰接式夹紧固定连接件结构设计
  • 双铰接式夹紧固定连接件结构设计
  • 双铰接式夹紧固定连接件结构设计

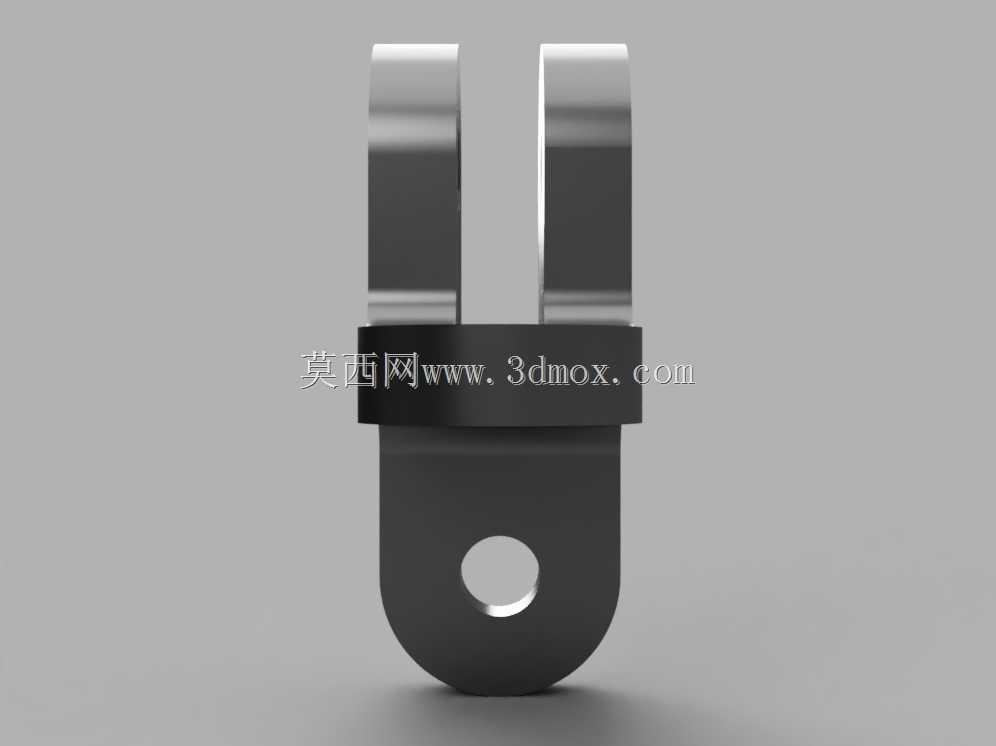

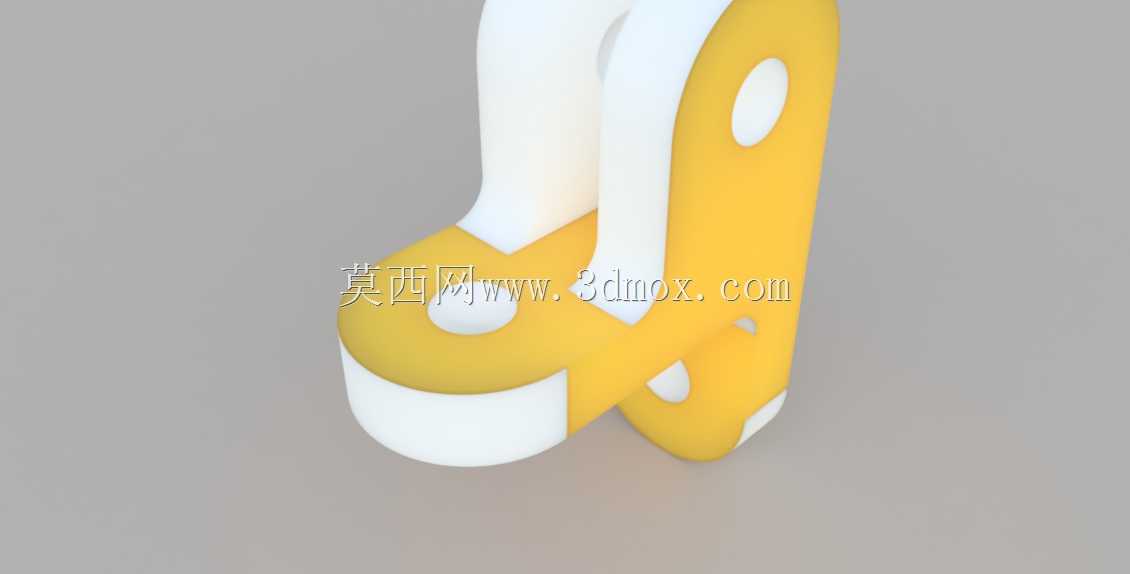

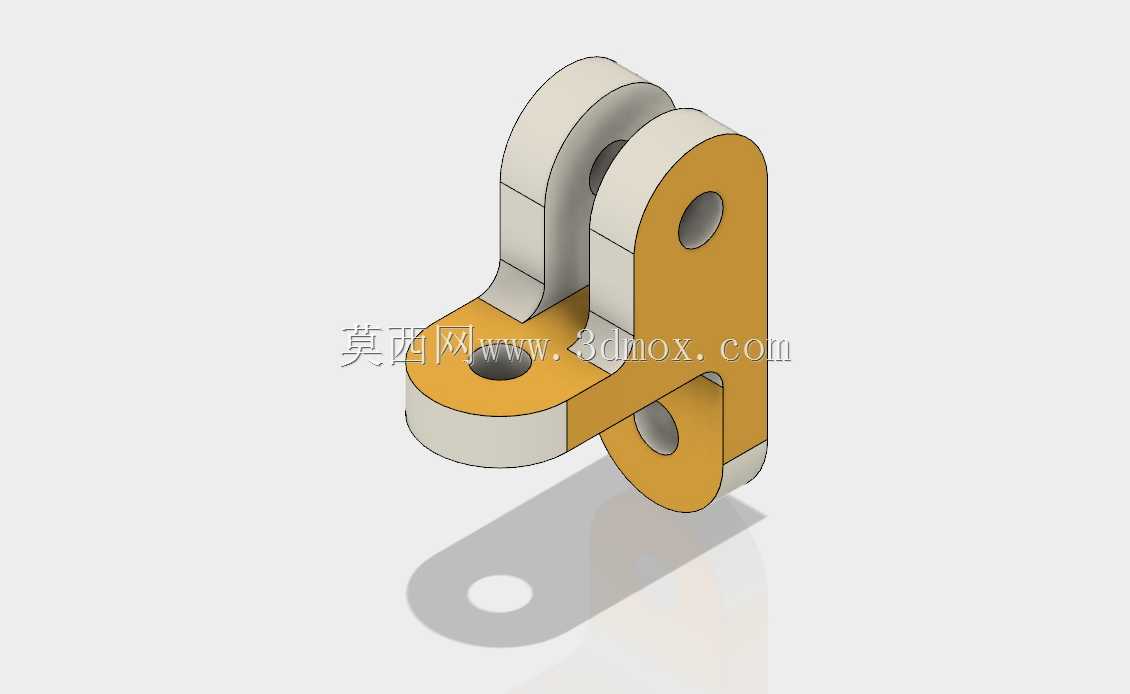

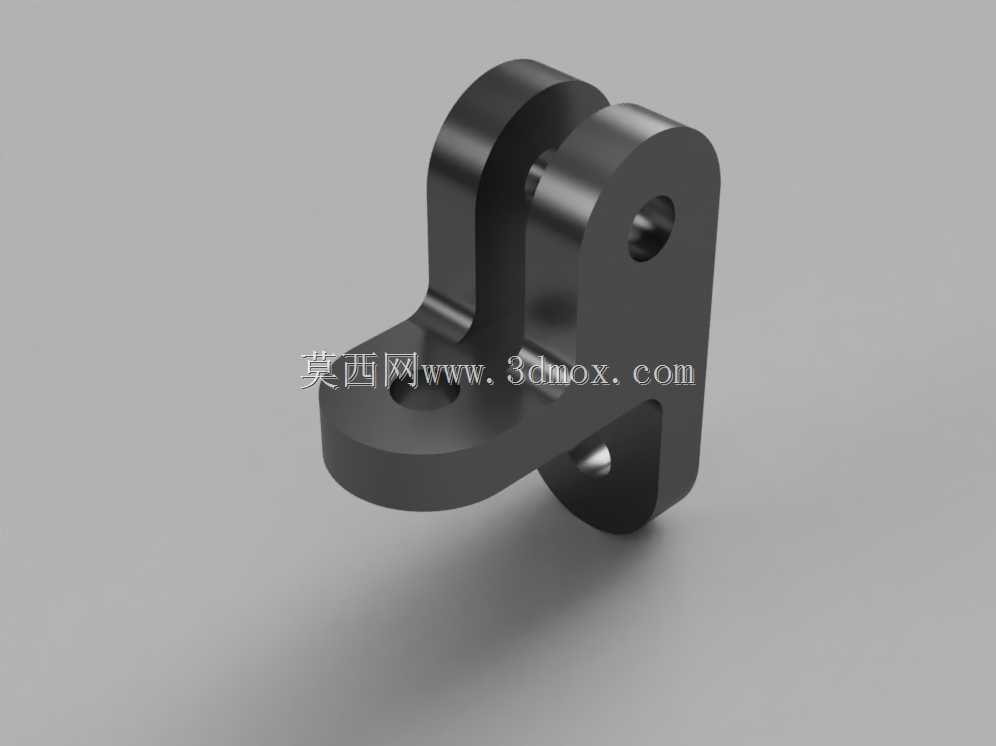

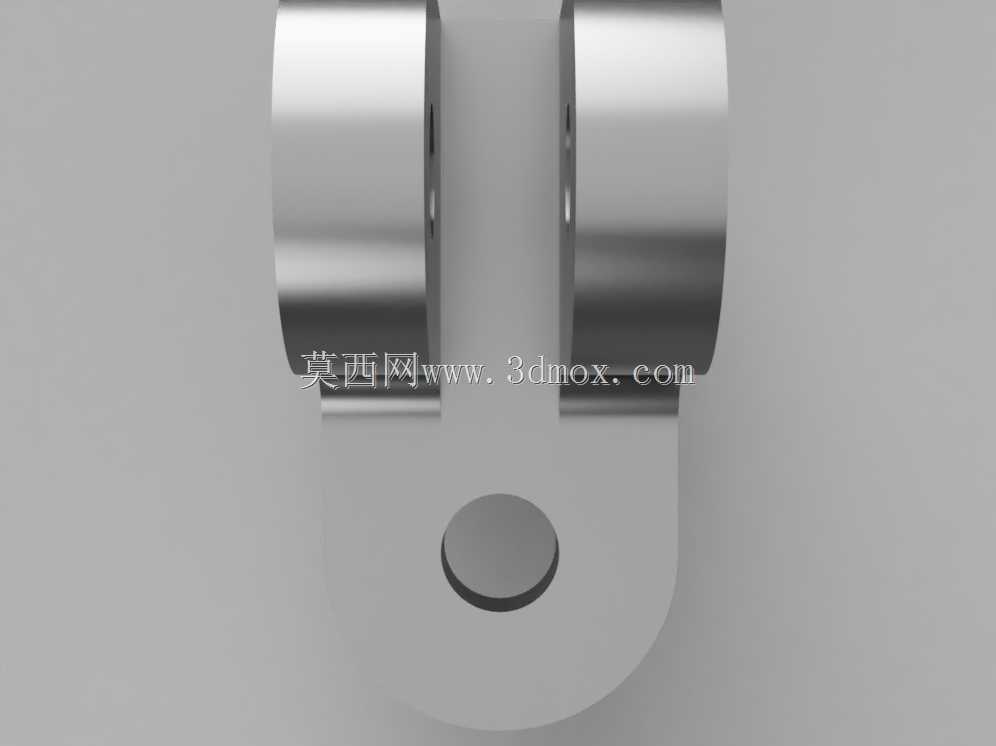

  在工装夹具、小型自动化输送线旁侧定位、非标设备的工位挡停机构里,这类双铰接结构的夹紧连接件是很常见的受力构件,它的核心作用是在两个存在小幅相对摆动需求的构件之间,提供可靠的夹紧约束,同时保留铰接自由度,避免刚性连接带来的装配应力憋卡问题。从结构形态上看,这个零件采用了一体折弯式的主体构型,主体承力部分做了等厚度的板材式设计,两个平行布置的铰接耳板向上延伸,耳板上的同轴通孔用来穿装铰接销轴,和配套的摆动压臂形成转动副,耳板的内侧面做了轻微的倒角处理,既可以去除铣削加工后的锐边毛刺,也能给铰接副的转动留出微小的间隙补偿量,避免装配时因为零件公差导致压臂卡滞。下方的安装底板向外延伸,底板上的沉头通孔用来穿装内六角螺栓,

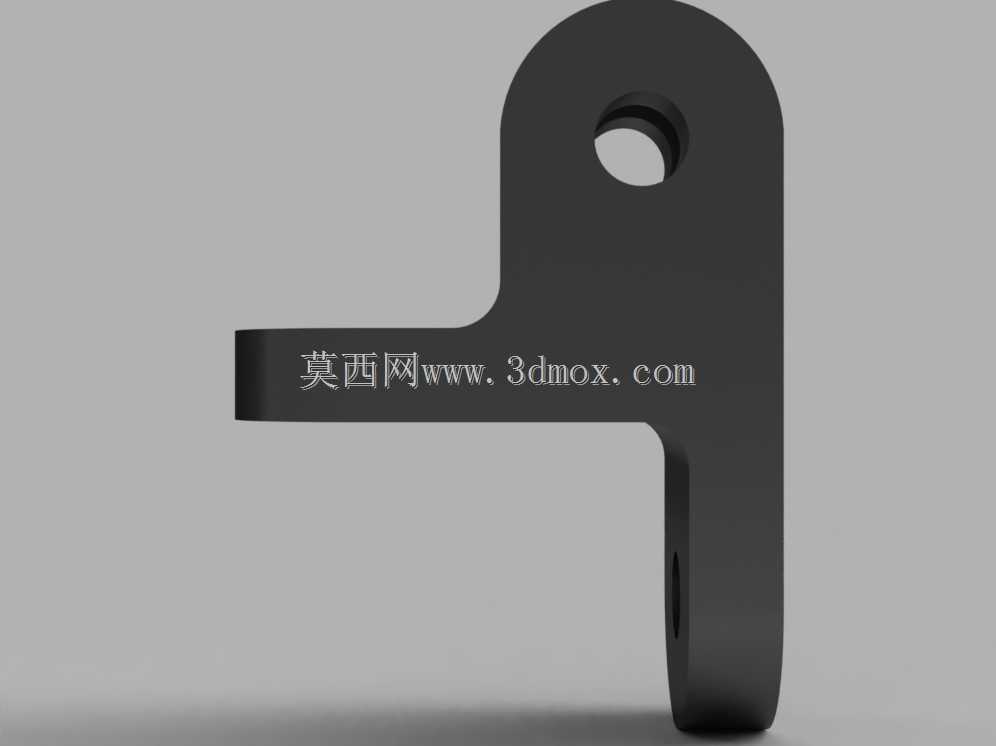

  把整个连接件固定在设备的型材基座或者工装台面上,底板和上方耳板的衔接位置做了圆弧过渡,没有尖锐的直角转折,这个细节是结构受力的关键优化点——如果这里做直角衔接,在夹紧受力的时候,转角位置会出现非常明显的应力集中,反复加载后很容易从转角处萌生疲劳裂纹,圆弧过渡可以把应力峰值降低40%以上,大幅提升零件的抗疲劳寿命。零件侧下方延伸出的单耳板结构,是用来连接夹紧动力源的,不管是配套小型气缸的活塞杆端,还是连接手动夹紧的肘节连杆,这个耳板上的通孔都可以作为动力输入的铰接点,当动力源动作时,整个零件会绕上方主铰接轴产生小幅的摆动力矩,通过压臂端面把被夹紧的工件牢牢压在定位面上。做这个零件的结构设计时,首先要明确安装边界的约束:

  上方两个铰接耳的同轴度必须控制在0.02mm以内,不然穿装销轴后会出现别劲的情况,长期摆动会磨损销轴和孔壁;下方安装孔的中心距要和配套基座的安装孔位完全匹配,沉头孔的深度要保证螺栓拧紧后,螺栓头完全沉入板面以下,不会突出表面干涉工件或者其他运动构件。零件的整体厚度方向尺寸要和配套的压臂宽度匹配,耳板的内间距比压臂宽度大0.2mm左右,既不会因为间隙过大导致压臂摆动时出现横向窜动,也不会因为间隙过小导致装配困难。从实际使用场景来看,这类零件经常用在小型工件的钻孔工装、装配工位的工件定位夹具里,比如电子元器件的壳体装配工位,需要把塑料壳体夹紧定位后完成螺丝锁付,这个连接件就可以作为肘节夹具的核心承力架,相比分体焊接的铰接支座,

  一体加工的结构没有焊缝缺陷,受力一致性更好,长期反复夹紧也不会出现焊缝开裂的问题。设计的时候还要考虑受力的传递路径:夹紧时的反作用力会从压臂接触点通过铰接销轴传递到两个上耳板,再顺着圆弧过渡段传递到底板,最终通过安装螺栓分散到基座上,整个传力路径没有突然的截面突变,每个截面的承载能力都和受力大小匹配,不会出现局部截面过弱导致的变形问题。另外零件的外露端面都做了均匀的壁厚处理,没有厚薄悬殊的结构,不管是采用机加工从整块坯料铣削成型,还是采用精密铸造后做少量精加工,都能很好的控制加工变形,不会因为冷却或者切削应力导致零件翘曲,影响装配精度。在安装适配性上,这个零件的底板底面做了平面度要求,安装后和基座表面完全贴合,不会出现倾斜导致铰接轴歪斜的问题,各个铰接孔的孔壁都做了表面粗糙度要求,减少和销轴配合时的摩擦阻力,让夹紧动作更顺畅,不会出现卡滞导致的夹紧力不足问题。
