简易结构乘用车轮组结构设计方案

　　轮组作为地面行走类载具的核心行走承载部件，其结构合理性直接决定整车行驶过程的平顺性、承载可靠性与转向响应精度，这款简化结构的车轮设计，主要面向低速短途代步载具、小型场地作业设备、非道路休闲代步车辆的配套使用场景，在满足基础承载与行走功能的前提下，尽可能压缩零件数量、简化装配工序，适配小批量定制化载具的快速开发需求。从实际使用场景来看，这类简化轮组不需要适配高速行驶的复杂动平衡要求，也无需兼容多连杆独立悬架的复杂安装接口，主要用在厂区短途转运电瓶车、景区休闲观光代步车、小型非道路作业机具的行走部位，日常行驶速度普遍不超过30km/h，单轮额定承载覆盖100kg到300kg区间，足够支撑轻型载具的载人、载物行走需求，

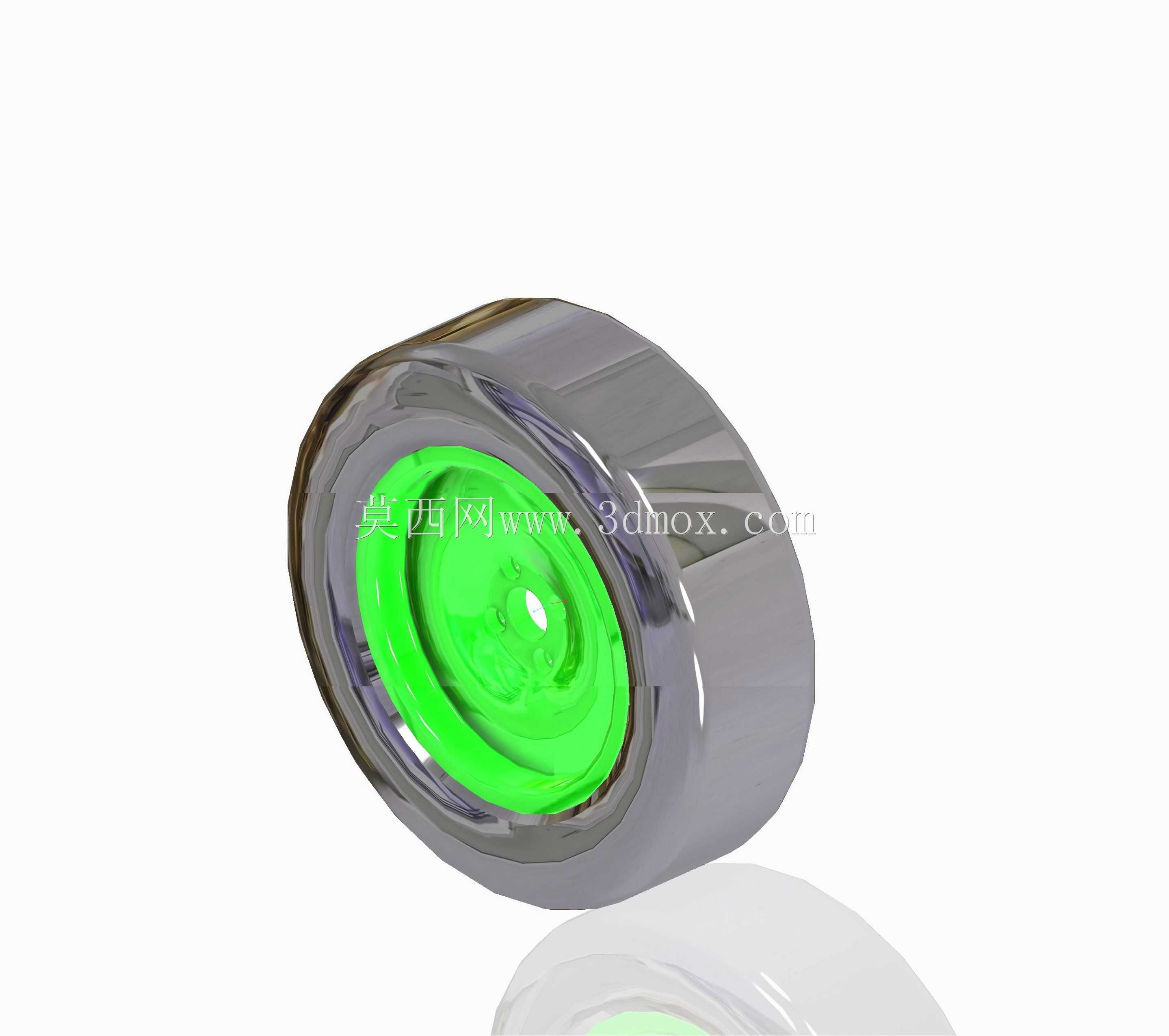

　　日常使用场景下的路面冲击载荷较小，不需要额外设计复杂的缓冲吸能结构，依靠轮胎本身的形变即可过滤大部分路面细碎颠簸。从功能特性上看，这款轮组采用分体式装配结构，外侧亮面金属质感的部分为轮辋主体，负责卡合固定轮胎的胎圈部位，轮辋的翻边尺寸严格匹配对应规格低压轮胎的胎圈直径，安装时只需要将轮胎胎圈均匀压入轮辋卡槽，充气后即可实现轮胎与轮辋的密封卡合，不需要额外加装密封胶条或者锁圈，装配工序相比重载型钢轮辋减少60%以上，普通维修人员借助基础撬胎工具即可完成轮胎更换作业。内侧亮绿色的部分为轮毂安装座，是整个轮组的核心承载基体，中心位置设计有与车轴配合的安装通孔，孔位周围均匀分布螺栓安装孔，可直接通过法兰面螺栓与车轴端部的连接法兰锁紧固定，安装孔的位置度公差控制在0.1mm以内，保证轮组安装后与车轴的同轴度，避免行驶过程中出现轮组偏摆、螺栓受剪切力断裂的问题。轮毂与轮辋之间采用一体化连接筋结构，不需要额外设计辐条或者独立连接件，既减少了装配环节的累计误差，也提升了整个轮组的结构刚度，在承受侧向冲击时，连接筋部位的应力分布均匀，不会出现局部应力集中导致的开裂问题。设计过程中优先考虑了安装边界的通用性，轮辋的宽度尺寸适配常见的4.00-10规格低压轮胎，轮辋的轴向安装距控制在120mm以内，不会与载具的转向节、挡泥板、制动鼓等周边部件发生运动干涉，中心安装孔的直径可根据配套车轴的尺寸做参数化调整，周围的螺栓孔分布圆直径适配常见的轻型载具轮毂安装规格，

　　不需要对原有车轴端的连接结构做改动即可直接替换安装。轮毂安装座的内侧预留了制动部件的安装空间，可兼容鼓式制动器的制动鼓安装位，也可根据需求加装盘式制动器的连接法兰，不需要额外修改轮体的主体结构。轮组的外形做了圆滑过渡处理，所有棱边都做了R3以上的圆角处理，既避免了装配过程中尖锐边角划伤操作人员，也减少了行驶过程中轮体表面的风阻，同时不容易积存泥水，日常清洁维护更加方便。轮辋的外表面做了高光面处理，在满足外观质感要求的同时，表面致密的金属层可以抵御日常行驶中的泥水侵蚀，减少锈蚀风险，轮毂部位采用亮色区分，既可以在装配过程中快速识别安装方向，避免装反导致的安装错位，也能在日常检查时快速发现轮毂部位的裂纹、变形等损伤，提升日常维保的效率。

　　从结构强度校核的角度来看，整个轮体采用等强度设计思路，承载较大的轮毂安装座部位壁厚做了加厚处理，而受力较小的轮辋中部壁厚适当减薄，在保证整体结构强度满足额定承载要求的前提下，尽可能降低轮体的自重，减少行走过程中的簧下质量，提升载具行驶的平顺性，降低动力系统的能耗。轮组的动平衡要求适配低速行驶场景，只需要做静平衡校验即可满足使用要求，不需要做高精度的动平衡处理，大幅降低了生产加工的成本与工序时长。在实际装配验证环节，这款轮组与对应规格轮胎的装配贴合度良好，充气至额定胎压后，胎圈与轮辋卡槽的密封性能稳定，在持续行驶200小时的台架测试中，没有出现漏气、轮辋变形、连接部位松动等问题，在侧向倾斜15度的工况下，轮组依然可以保持稳定的承载能力，不会出现轮胎脱圈的风险。针对场地使用场景中常见的碎石冲击、路肩剐蹭等情况，轮辋外侧的翻边做了加厚处理，剐蹭后不会出现明显的变形，也不会影响轮胎的密封性能，日常使用中的容错率更高。
