层叠式定位压紧工装夹具结构设计

项目分类:工装 发布时间:2021-12-04 ID:435943
  • 层叠式定位压紧工装夹具结构设计
  • 层叠式定位压紧工装夹具结构设计
  • 层叠式定位压紧工装夹具结构设计

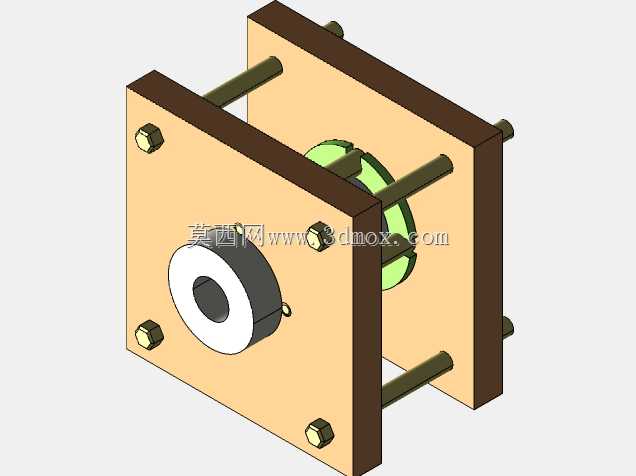

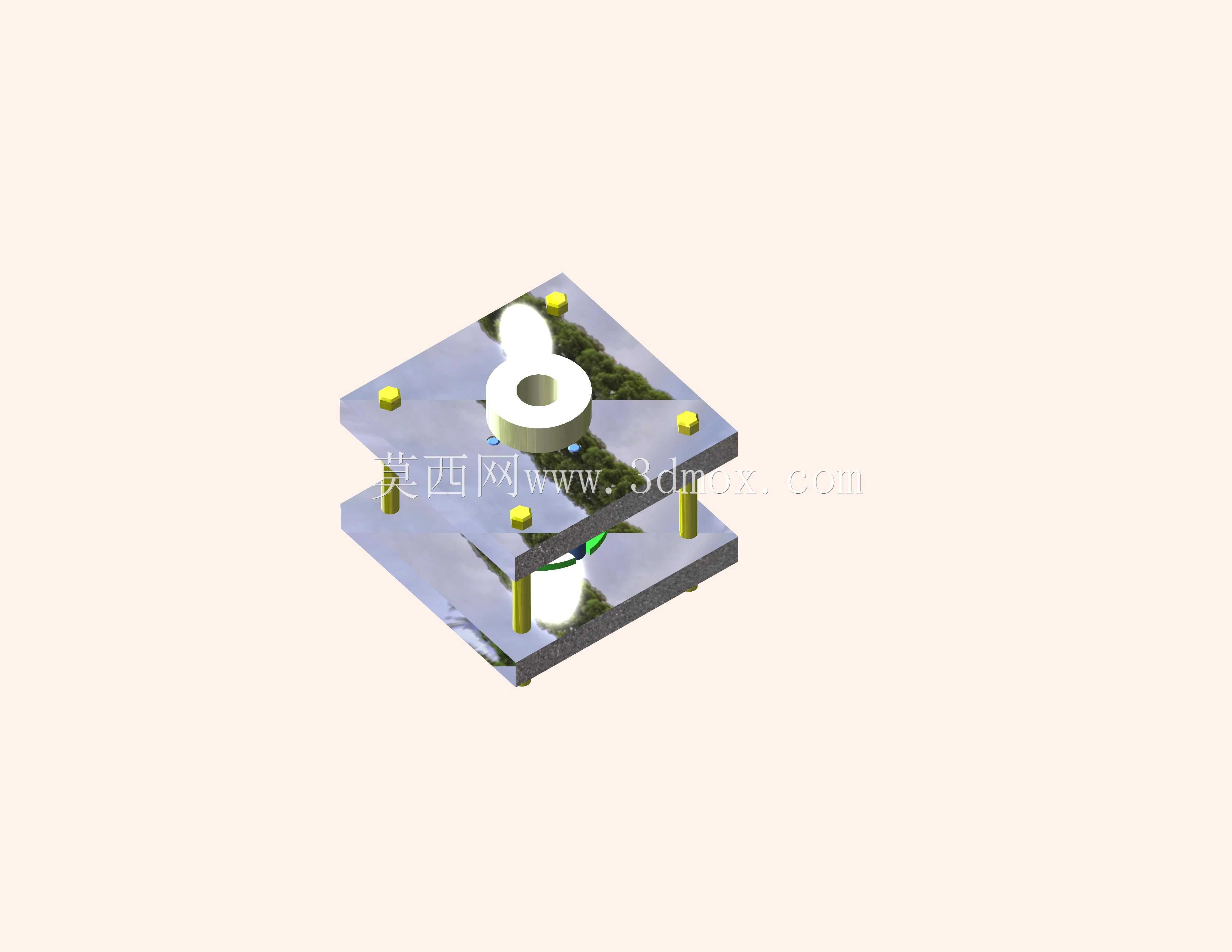

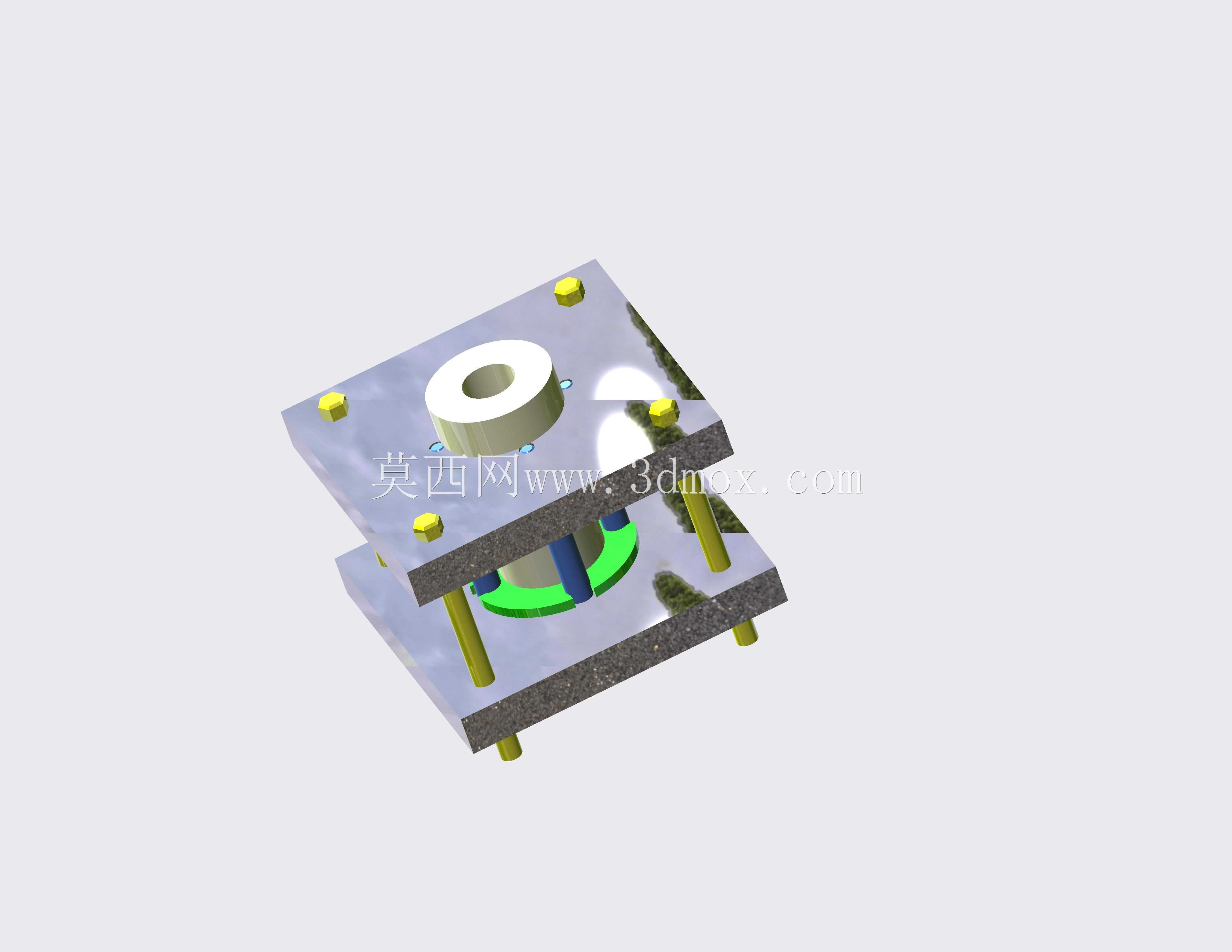

  在机械加工、零部件装配的生产场景里,这类层叠式定位压紧夹具的应用覆盖了多工序的工件装夹环节,不管是立式加工中心上的套类零件铣削、钻削工序,还是装配线上的同轴类部件压装对位,都能依靠自身的结构特性保证工件在作业过程中的位置精度,避免装夹变形带来的尺寸超差问题。从实际使用的角度看,这套夹具的核心功能是实现带中心孔的盘套类工件的同轴定位与周向均匀压紧,区别于普通三爪卡盘的单点径向夹紧,它采用上下两层模板配合导向支柱的结构,上层压板通过均匀分布的紧固件传递压力,不会对薄壁套类工件的侧壁造成径向挤压变形,这一点在加工壁厚小于3mm的有色金属套类零件时优势格外明显,能把装夹带来的圆度误差控制在0.02mm以内。设计这套结构的时候,

  首先要考虑的是定位基准的重合度问题,中心位置的定位凸台完全按照工件内孔的公差带做配做设计,采用H7/g6的间隙配合,既保证工件能顺利套装到位,又不会因为配合间隙过大造成定位偏心;四周的导向支柱采用调质处理的45号钢加工,表面粗糙度控制在Ra1.6以下,和上下模板的导向孔采用H8/h7的滑动配合,保证上层压板下压过程中不会出现偏斜,让每个压紧点的压力保持均匀。从安装边界来看,下层模板的底面设计为完整的平面结构,可直接通过T型槽螺栓固定在机床工作台或者装配线的工位基板上,不需要额外制作过渡连接盘,下层模板的四个角预留的安装孔位间距适配多数常见规格的加工中心工作台槽距,安装时不需要重新打孔调整。

  上下模板之间的开档距离可以根据待加工工件的实际高度做适配调整,导向支柱上预留的调节余量能覆盖20mm到80mm高度范围内的工件装夹需求,不需要更换整套夹具,只需要调整支柱上的锁紧螺母位置就能适配不同规格的同类型工件,大幅减少了生产现场的工装更换时间。中心位置的定位套采用可拆卸设计,当需要装夹不同内孔直径的工件时,只需要更换对应尺寸的定位套即可,不需要拆卸整套夹具的主体结构,这种模块化的设计思路能让一套夹具覆盖同系列不同规格工件的装夹需求,降低生产现场的工装储备成本。压紧点的分布采用四点对称布局,每个压紧点的位置都对应工件的刚性支撑区域,避开工件上的加工避让位和薄壁区域,压紧力的大小可以通过上层的紧固件单独调整,

  针对刚性较差的工件可以适当减小对应位置的压紧力,避免局部压力过大造成工件变形。在实际加工场景中,这套夹具配合机床的冷却液喷嘴使用时,上下模板之间预留的排屑间隙能让加工产生的切屑顺着间隙顺利排出,不会在定位区域堆积造成工件定位不准,每次装夹完成后只需要用压缩空气吹扫定位面即可完成清理,维护难度很低。针对装配工序的使用场景,这套夹具的上层压板可以快速抬起,导向支柱上设计的快拆结构能让压板绕单侧支柱旋转翻开,不需要完全拆下紧固件就能完成工件的上下料操作,单工位的上下料时间能控制在10秒以内,适配中小批量生产的节拍要求。结构上所有的受力部件都做了对应的强度校核,导向支柱的直径按照最大压紧力1200N的工况做了挠度计算,满负载情况下支柱的弯曲变形量不超过0.01mm,完全能满足精加工工序的装夹刚度要求,不会因为切削力的作用造成夹具振颤,影响工件的表面加工质量。
