21.5英寸美观款汽车轮辋结构设计

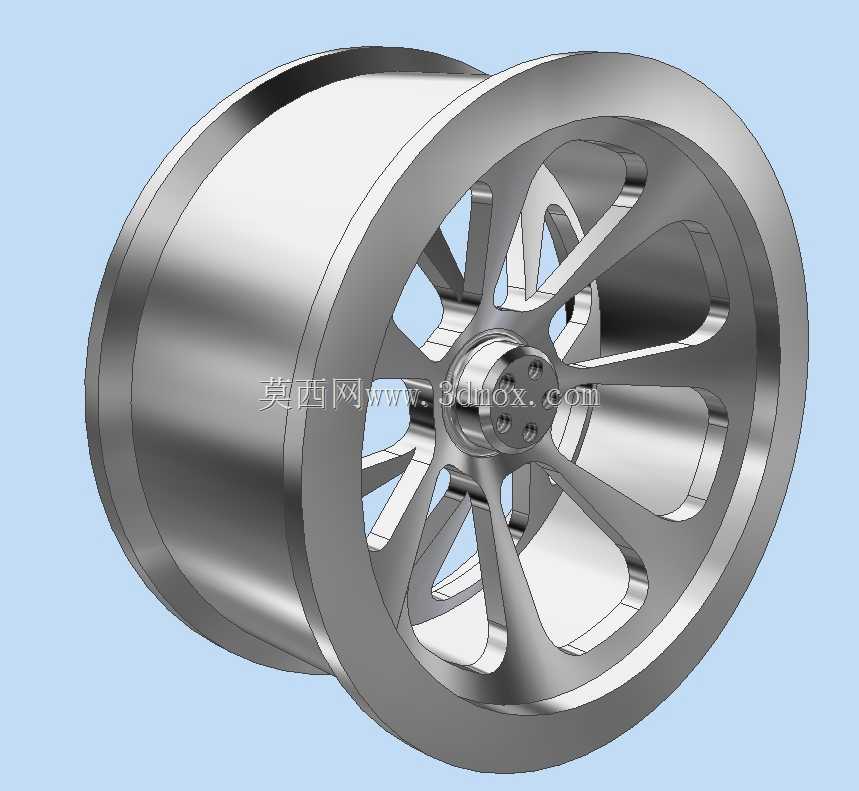

　　在汽车外观改装与整车造型展示的场景中，轮辋作为直接影响整车视觉质感的外露部件，其造型设计往往是外观方案迭代中优先级较高的环节，不少造型验证阶段的轮辋方案会先完成三维结构建模，用于渲染效果图、匹配整车数字样机做视觉匹配校验，而非直接用于量产装车。这款21.5英寸规格的轮辋，在设计之初就定位为外观展示用途，没有按照量产装车的强度标准做载荷校核与疲劳验证，仅围绕视觉美观度做辐条造型与整体轮廓的优化，适合用于整车外观方案评审、改装效果展示、渲染素材制作等场景，不能直接安装到实车上承受行驶载荷。从结构设计思路来看，这款轮辋采用了大尺寸深凹桶身的造型，辐条为多辐式扭曲流线设计，每根辐条从中心安装座位置向外延伸至轮缘处，做了渐变的厚度处理，

　　靠近中心座的位置辐条厚度更大，保证安装位的结构刚性，向轮缘延伸的过程中辐条逐渐收窄变薄，同时带有一定的扭转角度，在光线照射下能形成更丰富的光影层次，提升金属质感的表现。轮辋的中心安装座做了凸台结构，预留了五个螺栓安装孔位，孔位的分布圆尺寸按照常规乘用车的螺栓孔布局做了适配，仅做造型层面的匹配，没有做孔位的公差配合设计与安装面的平面度校验。轮辋的桶身部分采用等壁厚的回转体结构，轮缘位置做了常规的翻边造型，和标准轮胎的配合轮廓做了视觉上的对齐，但没有做气密结构的细节设计，也没有预留气门嘴的安装孔位，因为本身定位并非装车使用，这些功能结构都做了简化处理。从安装边界来看，这款轮辋的标称尺寸为21.5英寸，对应的轮辋直径约546毫米，

　　桶身的宽度按照大宽度改装轮辋的比例做了设计，整体偏宽，适合搭配低扁平比的轮胎做外观展示，中心孔的直径做了常规乘用车的通用尺寸设定，螺栓孔的孔径也按照常规轮毂螺栓的大小做了造型匹配，但所有配合尺寸都没有标注形位公差与尺寸公差，仅做外观结构的呈现。在实际的设计工作中，这类纯外观导向的轮辋模型，常被用于汽车造型部门的方案评审环节，设计师可以通过调整辐条的数量、扭转角度、表面倒角大小，快速迭代不同的视觉方案，搭配不同的车身颜色与车漆材质渲染出整车效果，筛选出符合设计语言的造型方向，之后再把选中的方案交给结构工程师做量产化的强度设计与工艺优化。需要明确的是，这类仅做外观设计的轮辋结构，没有经过径向载荷疲劳试验、弯曲疲劳试验、

　　冲击试验等量产轮辋必须通过的验证环节，材料的壁厚设置也没有按照实际受力情况做拓扑优化，部分位置的壁厚偏薄，如果强行安装到实车上，在行驶过程中遇到颠簸路面或者侧向载荷的时候，很容易出现辐条断裂、轮辋变形的问题，存在极大的安全隐患，仅能用于非装车的展示、渲染、造型参考用途。从建模逻辑来看，这款轮辋采用回转特征做基础桶身，之后通过草图绘制单根辐条的轮廓，利用圆周阵列完成所有辐条的结构，再对所有的棱边做圆角过渡处理，模拟金属机加工后的光滑边缘，中心的螺栓孔通过拉伸切除完成，整体建模逻辑清晰，特征树简洁，后续如果需要调整辐条造型或者轮辋宽度，只需要修改对应的草图参数或者特征尺寸，就能快速生成新的方案，适合造型迭代阶段的快速调整需求。
