方六边形拼接结构彩色足球造型设计

　　这款方六边形拼接的球类造型，在结构设计上打破了传统足球正五边形与正六边形拼接的固有思路，采用类方形六边形的曲面块体组合，所有拼接面的曲率经过反复拟合，保证块体拼接后整体形成连续光滑的类球面轮廓，不会出现局部棱线突兀、曲面断层的问题。从实际应用场景来看，这类拼接球类结构不仅可用于常规运动足球的结构优化设计，还能拓展到文创球形摆件、儿童拼插玩具、球形展示装置、曲面拼接式建筑穹顶单元的结构验证场景中，不同的应用场景下，对块体的拼接公差、曲面壁厚、连接结构的要求存在明显差异。做运动器材用途时，每个拼接块的内侧需要预留补强筋位的安装空间，块体之间的拼接缝隙要控制在0.3mm以内，避免运动过程中泥沙卡入缝隙影响拼接稳定性，同时块体边缘要做R1.

　　2的圆角过渡，防止运动接触时划伤人体表面；如果是作为拼插玩具使用，块体之间的连接卡扣要设计成带0.15mm过盈量的弹性卡扣，保证拼接后有足够的连接强度，同时又能让使用者徒手完成拆装，不需要额外工具辅助。设计过程中，首先要确定整体球体的基准直径，根据不同使用场景调整直径参数，常规运动用途的球体基准直径控制在215mm到225mm之间，和标准足球的尺寸边界保持一致，保证使用时的握持、脚接触感符合大众使用习惯；如果是作为展示摆件，直径可以根据展示空间灵活调整，但所有拼接块的曲面基准必须统一在同一个球心坐标系下，避免拼接后出现整体偏心、轮廓失圆的问题。每个拼接块的曲面采用等距偏移生成壁厚，常规塑料材质的话壁厚控制在2.5mm到3mm之间，

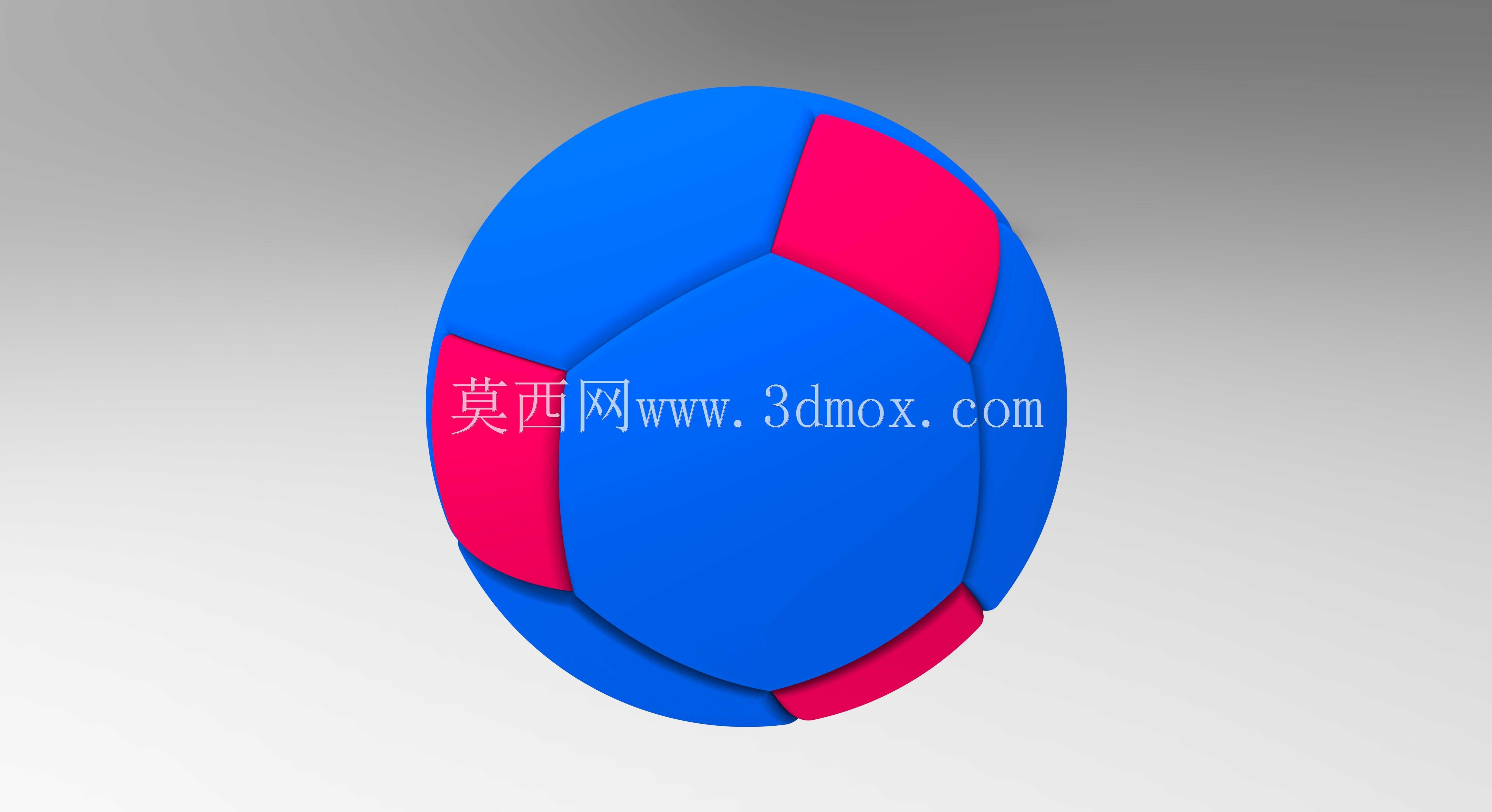

　　保证块体有足够的抗冲击强度，同时不会因为壁厚过大导致表面出现缩痕，块体的拼接结合面采用阶梯式止口结构，一方面可以定位拼接位置，降低装配对位的难度，另一方面可以提升拼接后的整体密封性，避免内部进入杂物。色彩分区上采用高饱和度的蓝、红两色交替排布，相邻块体之间色彩区分明显，既可以直观展示拼接结构的排布逻辑，也能在做产品渲染、结构展示时让观众快速识别每个独立块体的轮廓边界。在建模过程中，所有块体的拼接边都做了曲率连续匹配，相邻块体的公共边曲率偏差控制在0.02mm以内，保证拼接后外表面的光滑度，不会出现拼接处的台阶感；块体之间的连接结构隐藏在块体内侧，不会破坏外表面的完整曲面效果，不管是做实体3D打印验证，还是开模量产，

　　都能保证外表面的视觉完整性。这类拼接结构的设计思路，还可以迁移到其他曲面壳体的分块设计中，比如球形储料罐的分块加工、球形灯罩的拼接组装、大型球形游乐设施的单元块预制，通过标准化的块体设计，降低曲面构件的加工难度，把复杂的整体曲面加工拆解为多个简单块体的加工，再通过现场拼接完成整体成型，能有效降低大尺寸曲面构件的生产、运输成本。做结构验证的时候，要重点检查每个块体的脱模角度，如果是采用注塑工艺生产，块体的内外表面脱模角度要保证在1.5度以上，避免脱模时出现表面拉伤；如果是采用3D打印做原型验证，要注意块体拼接面的打印层厚设置，层厚控制在0.1mm以内，保证拼接面的平整度，避免因为打印层纹导致拼接缝隙过大。另外，块体的边角位置都做了圆滑过渡，没有尖锐的直角结构，不管是运动使用还是作为玩具，都能降低使用过程中的磕碰损伤风险，整体结构没有多余的装饰性特征，所有结构特征都服务于拼接强度、曲面连续性和装配便利性，完全从工程实用角度出发完成结构设计，没有冗余的设计元素。
