手持便携喷射作业设备结构设计方案

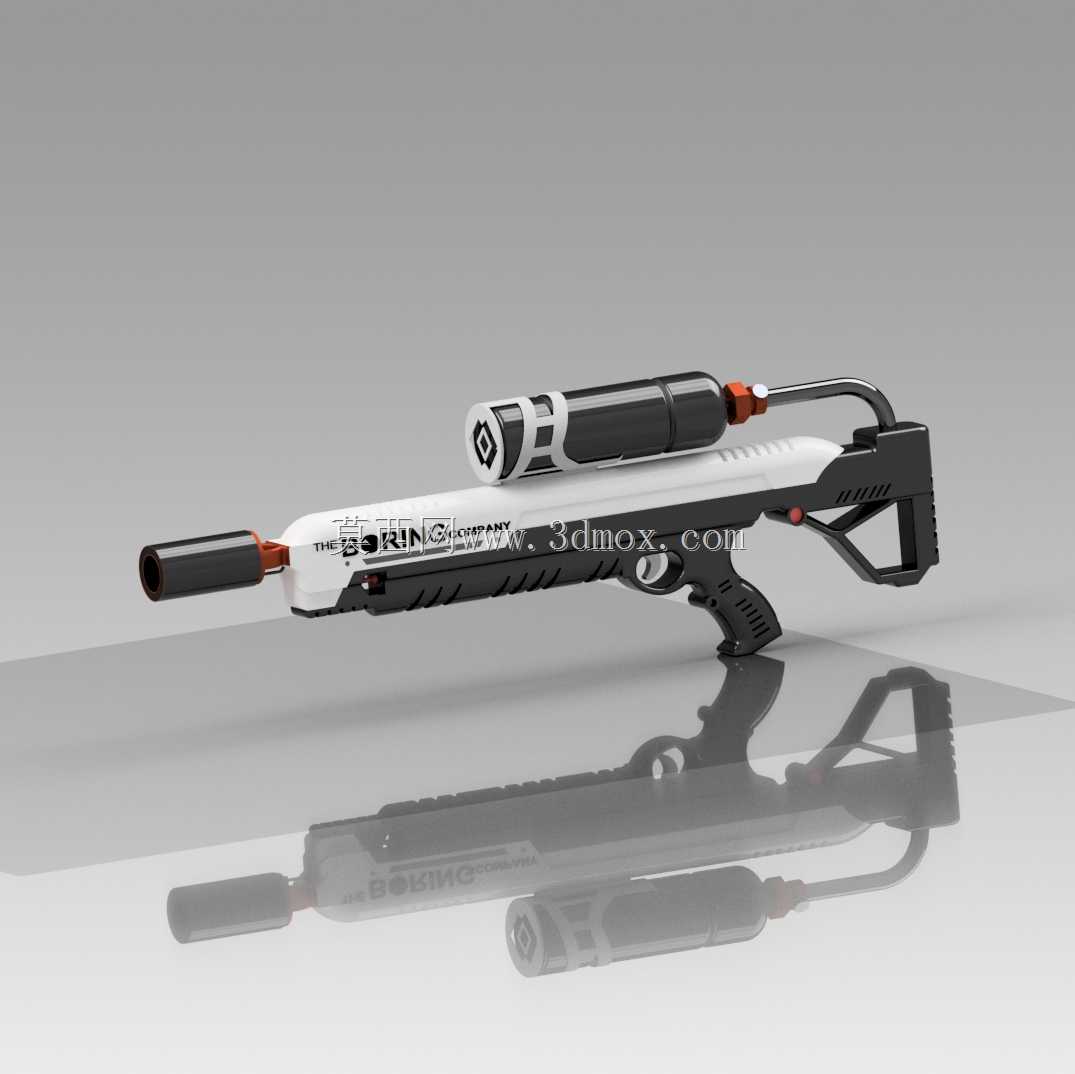

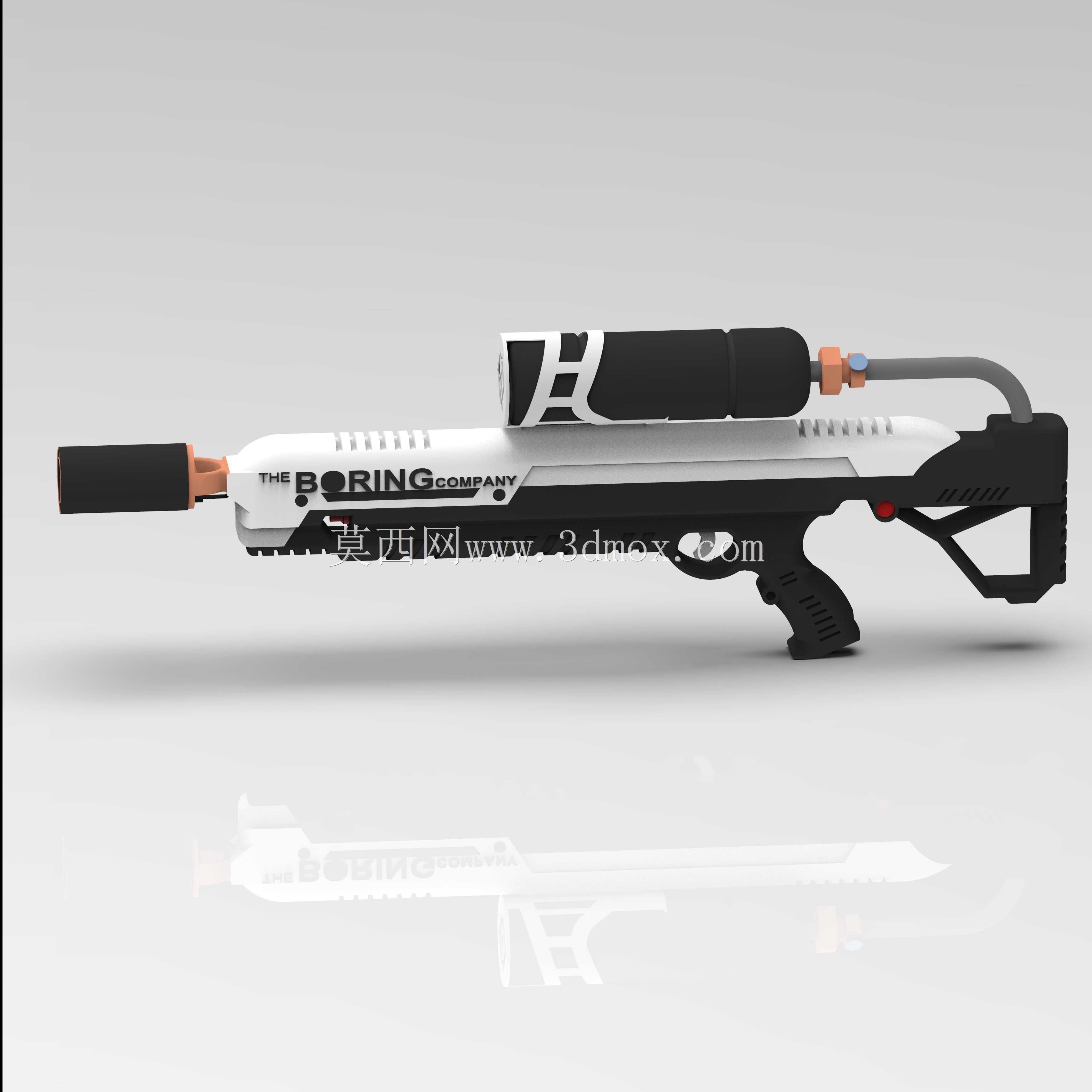

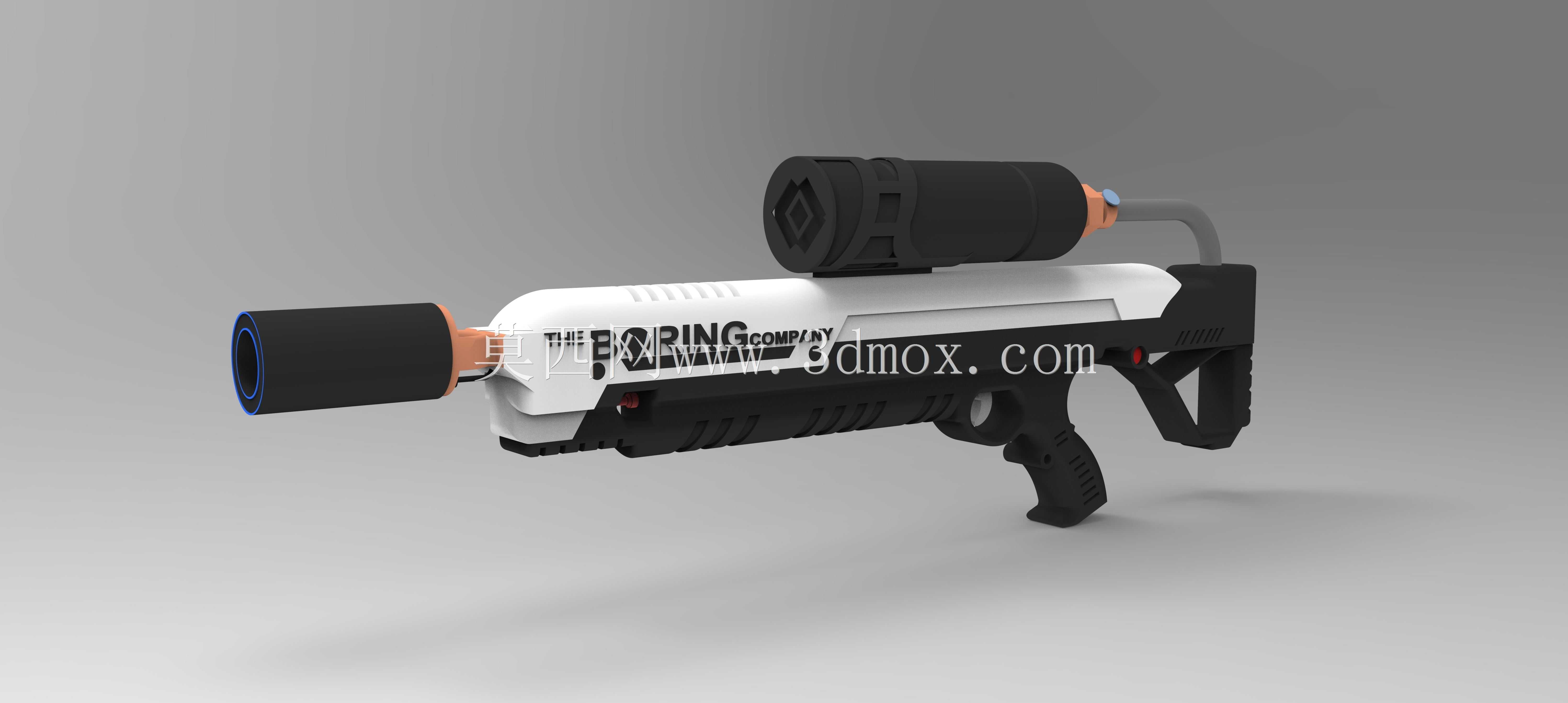

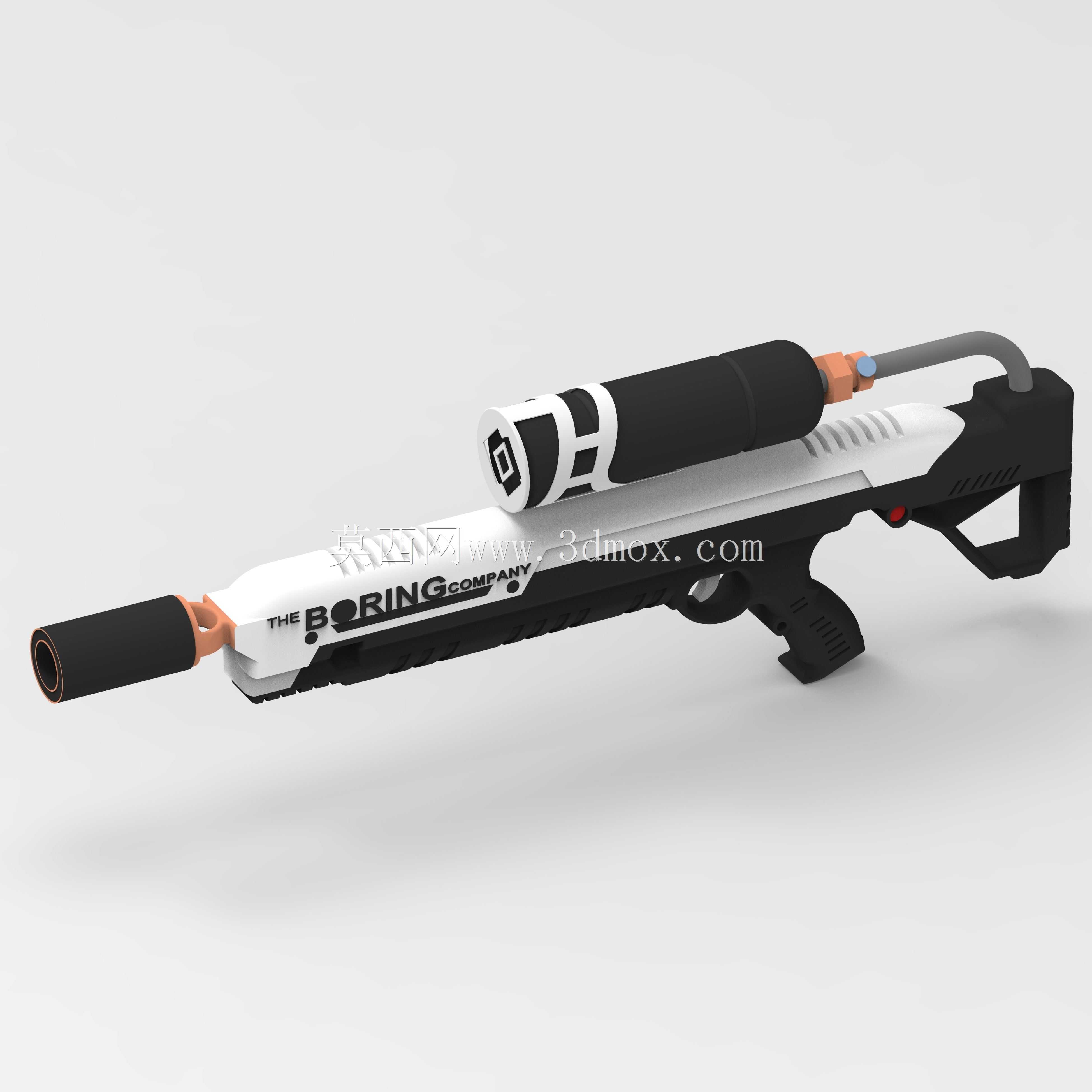

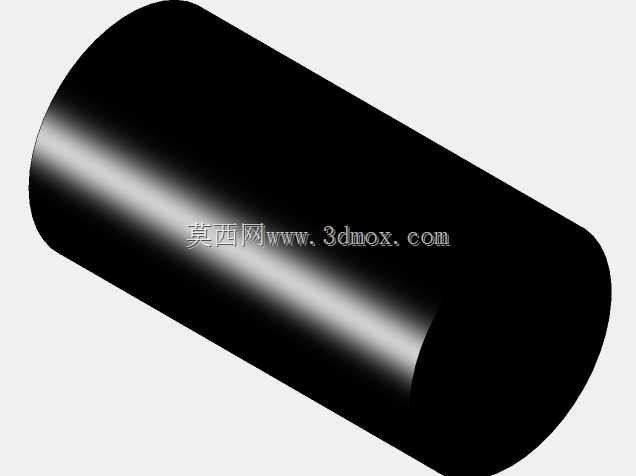

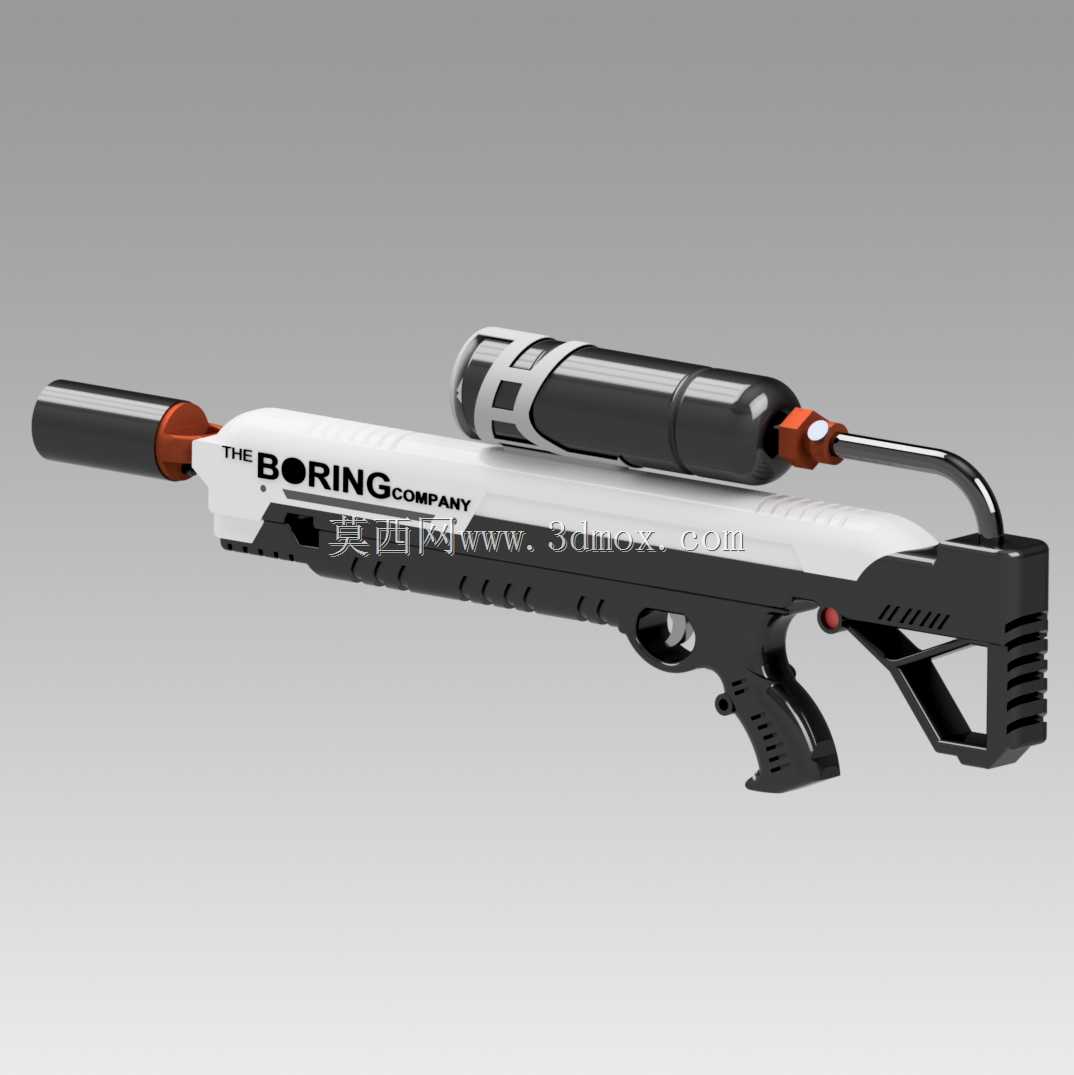

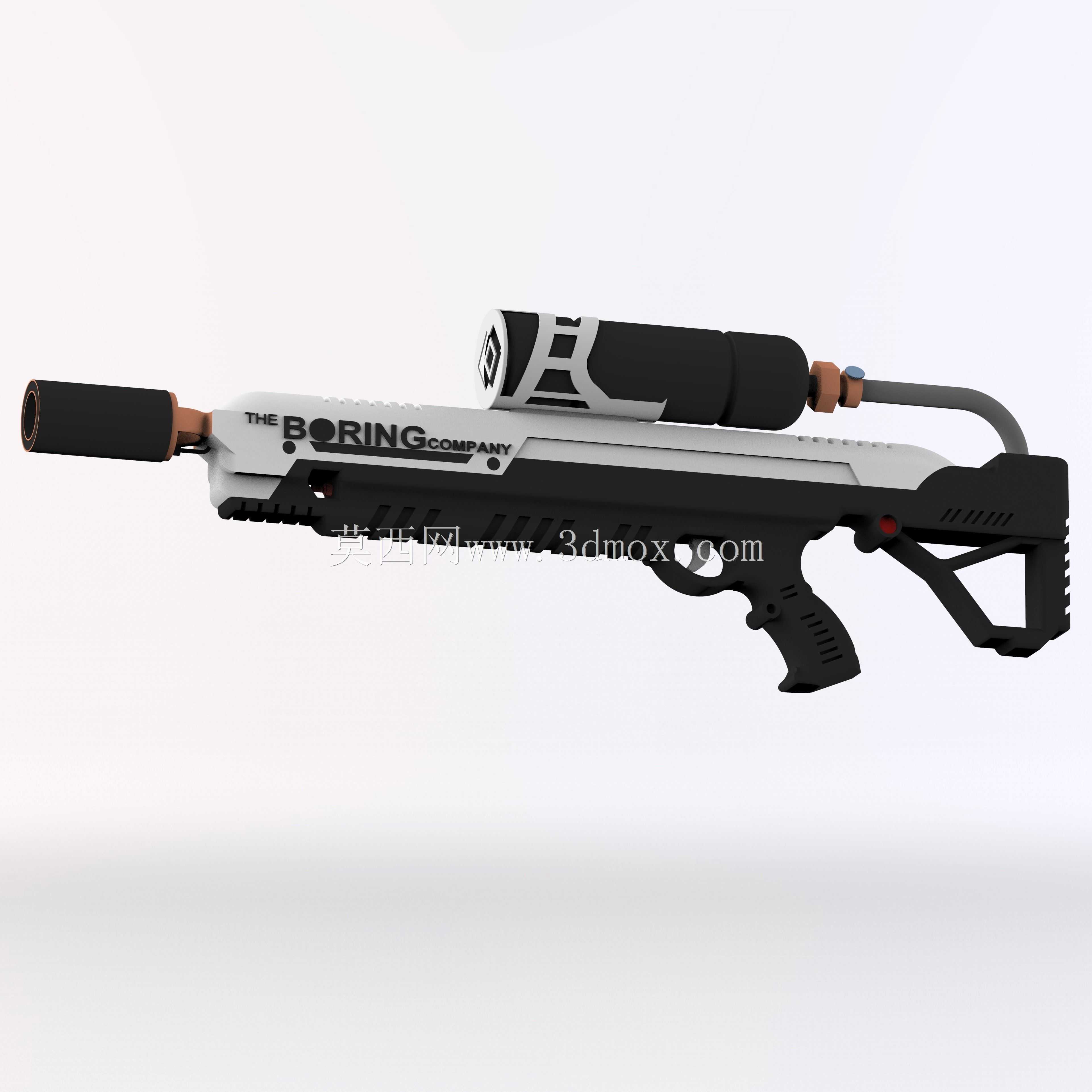

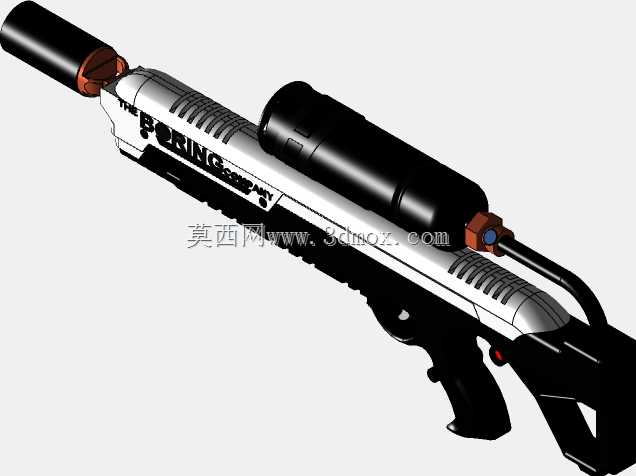

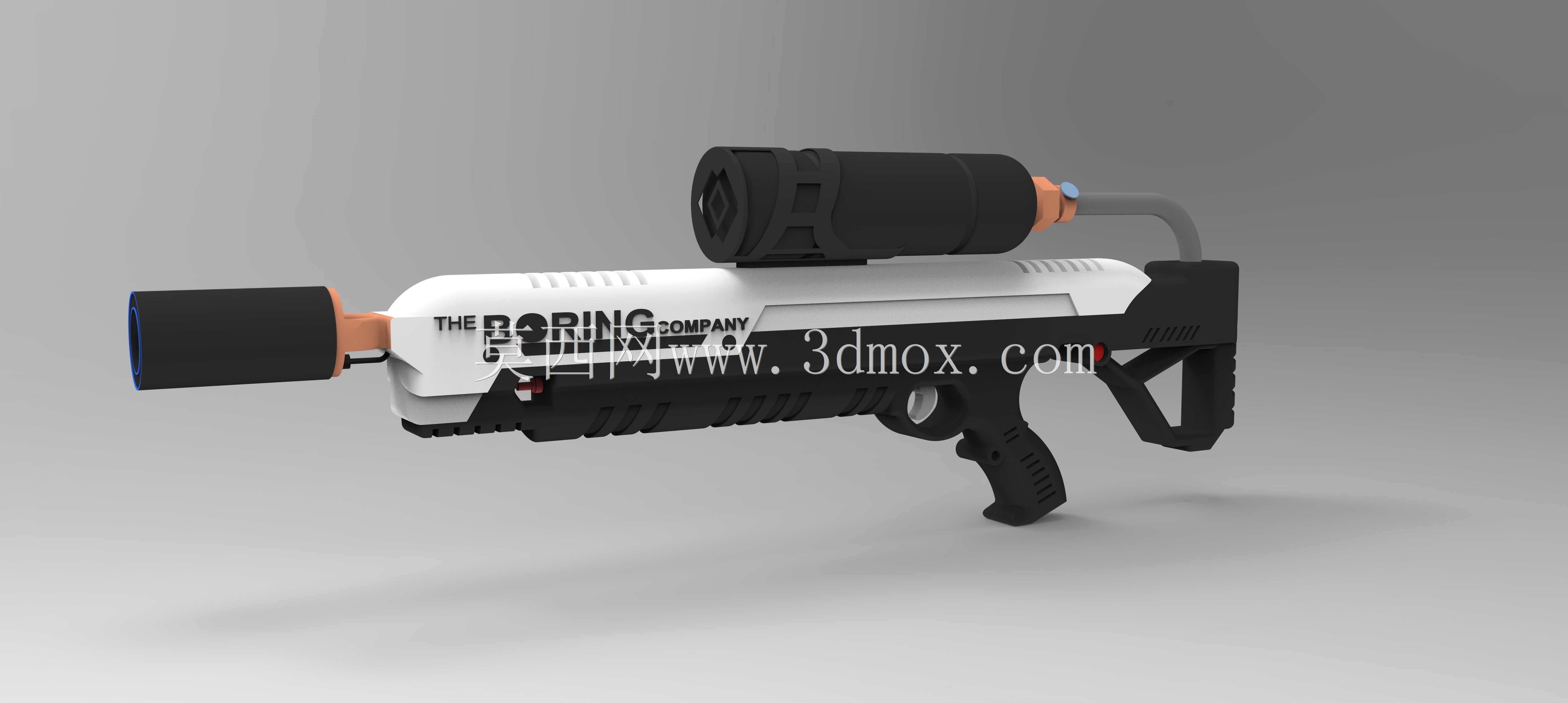

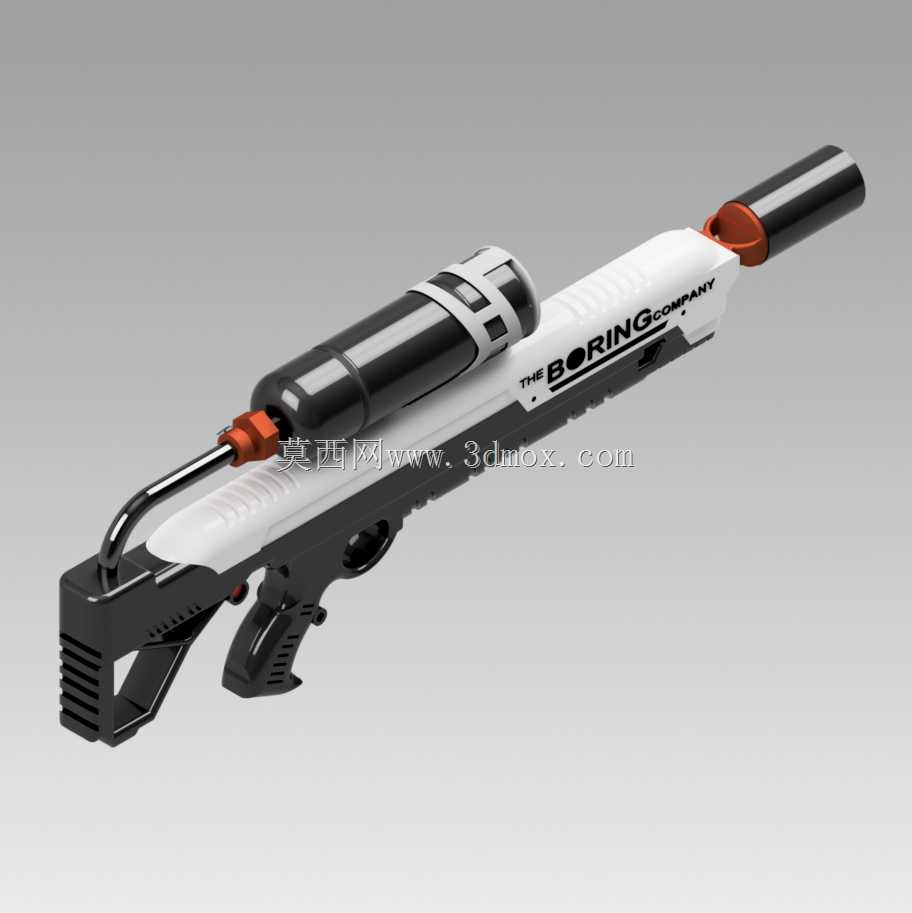

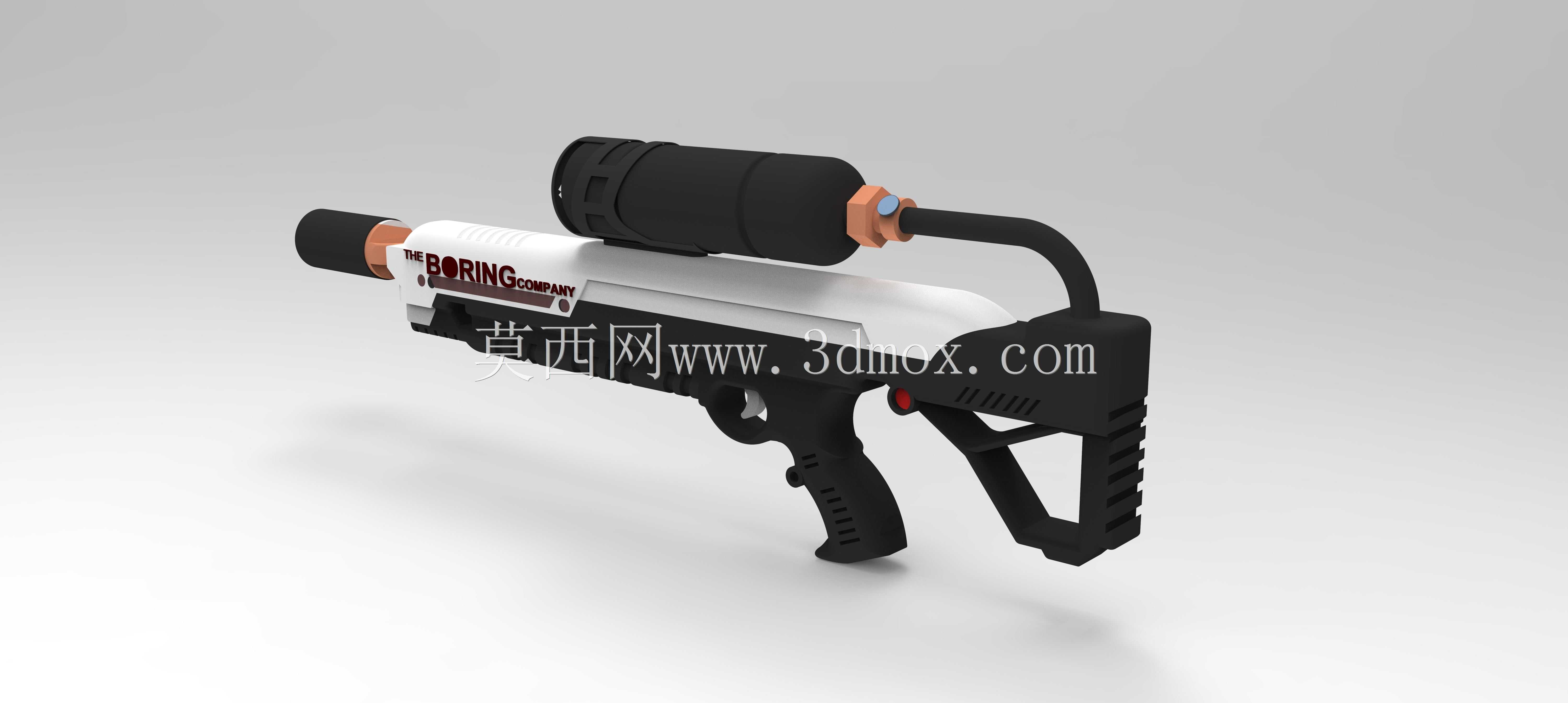

　　这款手持喷射作业设备的结构设计，首先围绕户外作业场景的实际使用需求展开，在野外环境清障、农林区域防火隔离带开设、冰雪路面应急除障等场景中，这类便携喷射设备能够快速输出高温射流，完成传统工具难以高效处理的作业任务。不同于固定式喷射装置，手持形态的设计首先要平衡整机重量与握持稳定性，设计过程中对握持区域的人机工程尺寸做了反复校核，握把的包裹角度贴合成年使用者手掌自然握持的弧度，扳机的行程设置在12毫米区间，既避免误触触发，也能保证长时间作业时手指不会产生过度疲劳。设备的燃料存储单元采用侧置卧式布局，存储罐体通过快拆卡扣与主机身连接，罐体与机身的连接密封面采用锥面配合结构，配合耐高温氟胶密封圈，能够在持续作业的高温环境下保持密封可靠性，

　　不会出现燃料渗漏的风险。罐体的容量设置经过多轮场景测算，满装状态下能够支持连续8至10分钟的持续喷射作业，同时罐体自重控制在1.2千克以内，配合机身的重心配平设计，整机满装状态下的重心落在握把前方20毫米位置，单手握持时不会出现前端下坠或后端偏重的问题，作业过程中手腕不需要额外施加平衡力，能够大幅降低长时间操作的疲劳感。喷射管路的走向设计避开了握持区域的上方，管路外层包裹隔热陶瓷纤维层，即使在持续喷射15分钟后，管路外层温度也能控制在45摄氏度以内，不会对操作人员造成烫伤风险。前端喷口的结构采用多级导流设计，内部设置三层整流导流片，能够让燃料与助燃介质充分混合后均匀喷出，保证射流形态稳定，不会出现散焰、回火的问题，

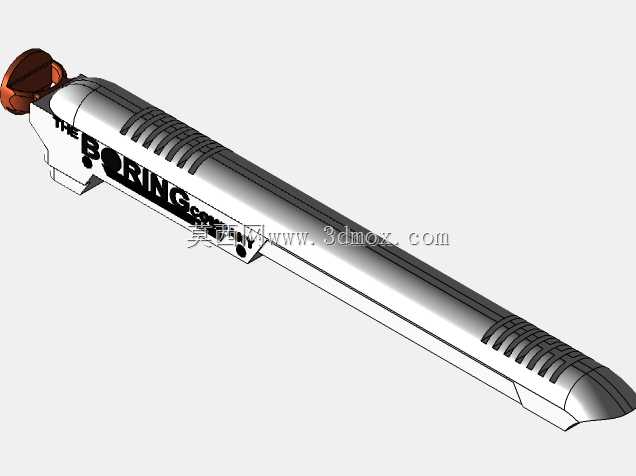

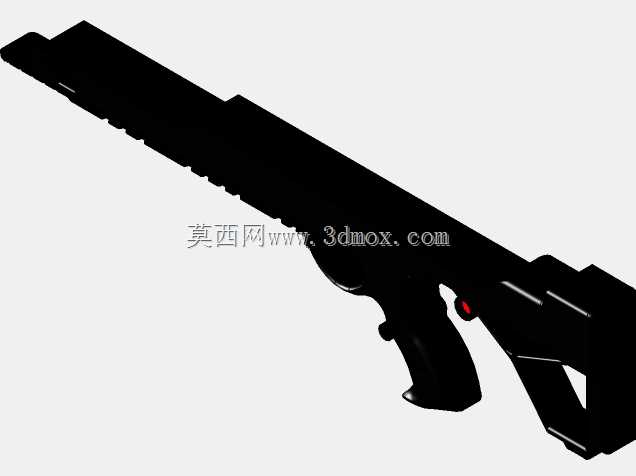

　　喷口外层设置可拆卸的隔热防护套，日常存放或转运时可以将防护套套在喷口位置，避免异物进入喷口堵塞导流通道。机身主体的外壳采用玻纤增强尼龙材质注塑成型，外壳壁厚设置为2.5毫米，在关键受力位置比如握把与机身的连接点、背带挂点位置，内部设置十字形加强筋结构，能够承受1.5米高度自由跌落的冲击，不会出现外壳开裂的问题。设备的控制单元除了主扳机之外，在握把上方设置了安全锁定拨杆，拨杆处于锁定位置时扳机无法扣动，只有将拨杆拨至解锁位置才能触发射流输出，双重保险结构能够避免设备在携带、转运过程中因为挤压、碰撞出现误触发的情况。背带挂点分别设置在机身后端下方与燃料罐体前端位置，两点式背带的设计可以让使用者在长距离移动时将设备斜跨在身上，解放双手完成其他作业操作。设备的整体外形长度控制在680毫米，最大宽度为180毫米，高度为240毫米，这个尺寸边界能够保证设备可以放入常规的户外作业工具包中，不需要额外定制专用存储箱，日常转运和携带的便利性大幅提升。在安装边界的设计上，所有可拆卸部件的连接位置都设置了防呆结构，比如燃料罐体的快拆接口只有在对位准确的情况下才能卡入锁定，不需要操作人员反复对位调整，野外作业戴防护手套的情况下也能快速完成罐体更换操作。喷口与机身的连接采用螺纹加定位销的结构，更换不同规格的喷口时只需要拧动锁紧环就能完成拆卸，不需要额外使用专用工具，针对不同作业场景可以快速更换宽幅喷口或者聚能喷口，宽幅喷口适用于大面积的除冰、清障作业，

　　聚能喷口适用于定点的高温加热、融堵作业。设备的管路连接位置全部采用硬管加卡套的连接方式，避免软管长期使用出现老化开裂的问题，所有走线都隐藏在机身外壳内部，不会出现线路外露被高温烤坏或者被外物勾挂的风险。在结构强度校核阶段，对机身的关键受力位置做了有限元受力分析，在100牛的侧向冲击力作用下，握把位置的最大形变量为0.3毫米，远低于材料的屈服极限，能够保证设备在复杂户外环境下的结构可靠性。不同于工业级大型喷射设备，这款手持设备的设计没有追求极限的喷射距离和输出功率，而是把设计重心放在便携性、操作安全性和场景适配性上，能够满足户外作业人员单人携带、快速部署、即时操作的使用需求，不需要外接电源或者其他辅助设备，加注燃料后即可独立完成作业任务。
