星球大战BB-8球形仿生机器人结构设计

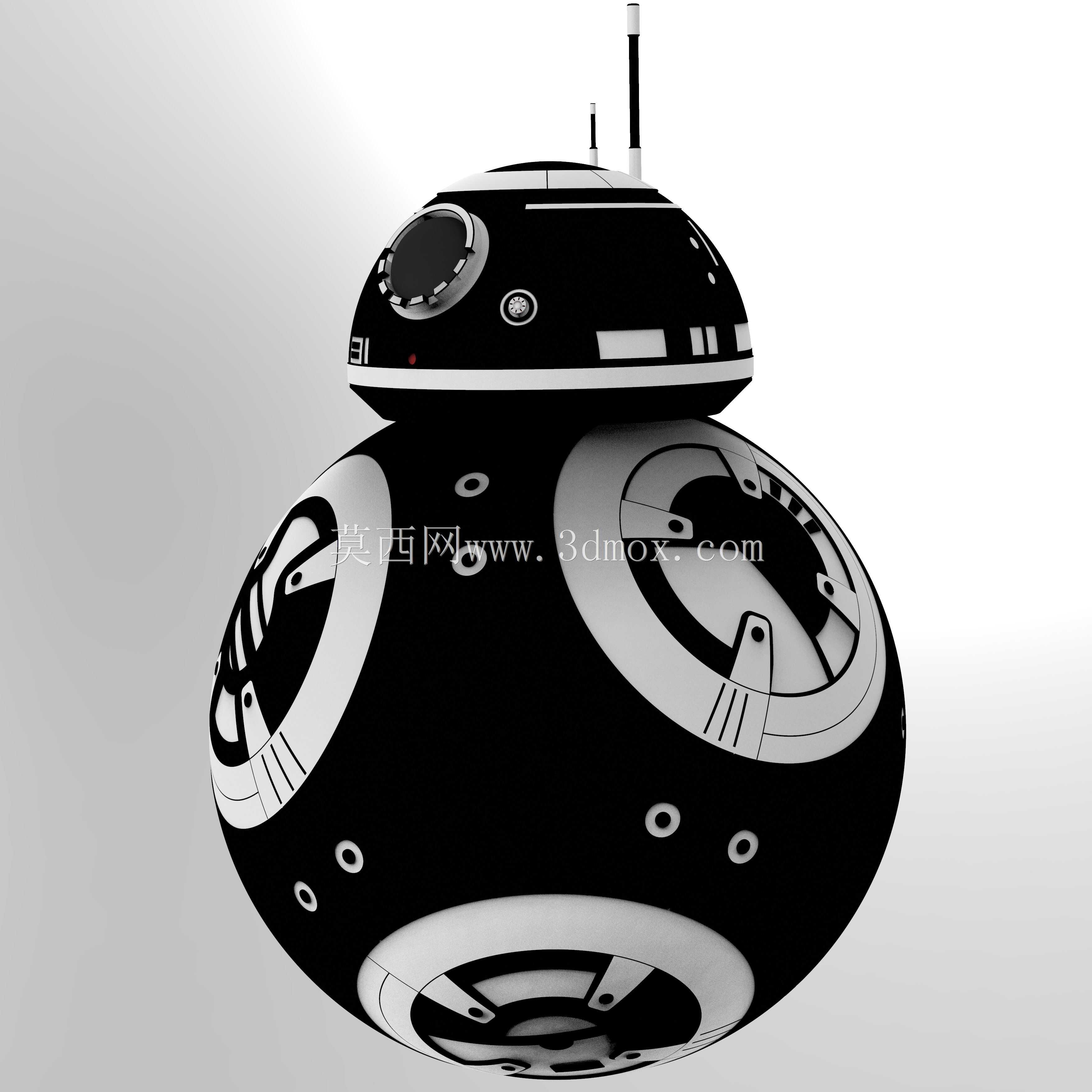

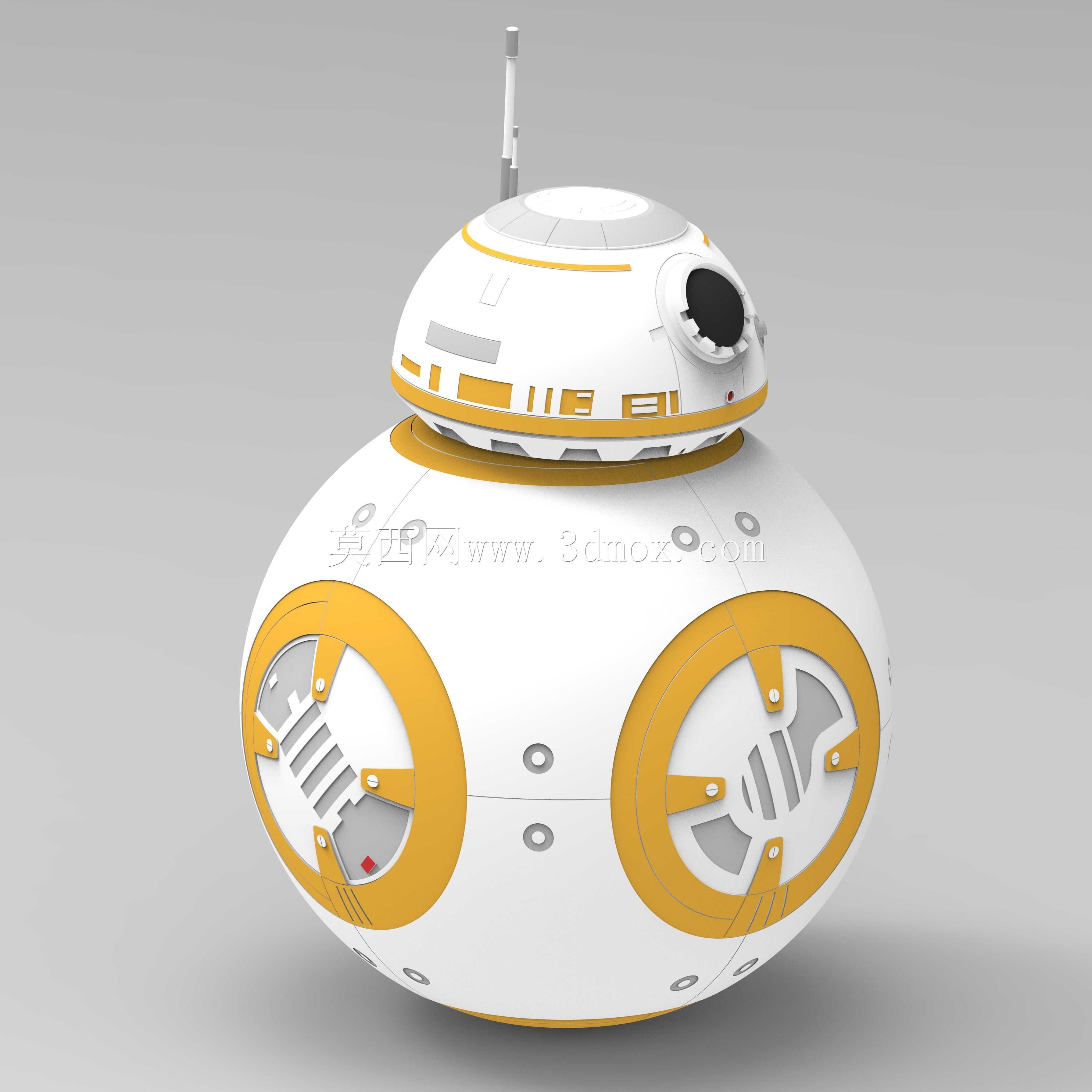

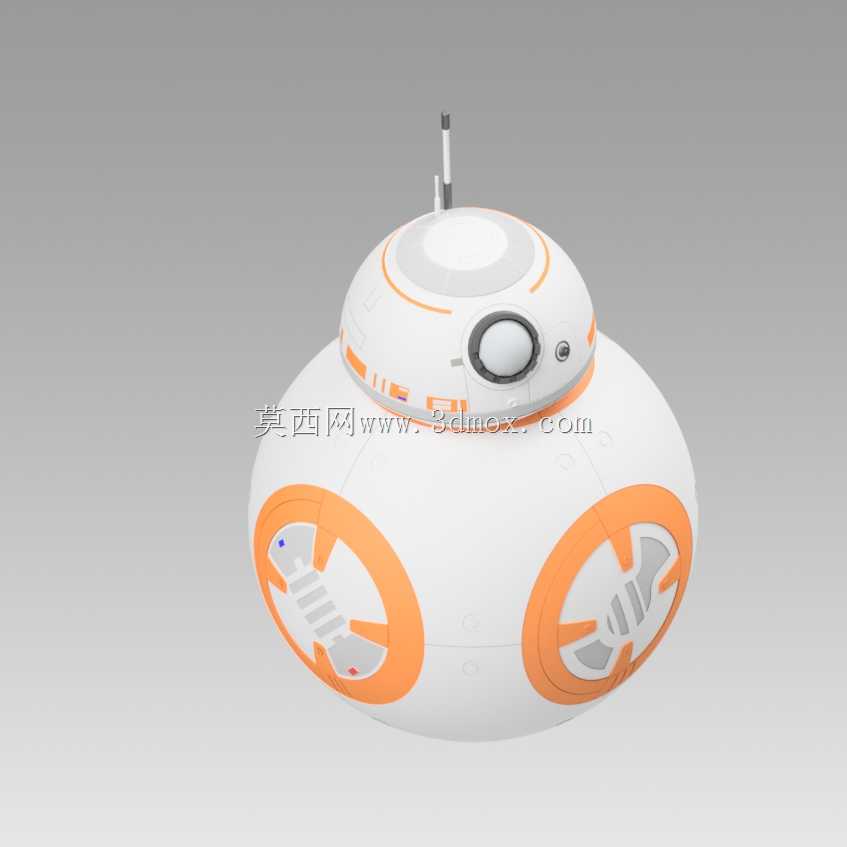

　　这款球形仿生机器人的结构设计参考影视IP中的经典形象，采用上下分体式球形承载结构，下部为直径占整体高度七成的主球形舱体，上部为直径约为主球体三分之一的半球形头部，两部分通过非接触式磁吸附耦合机构实现连接，无需传统机械转轴即可保证头部在主球体滚动过程中始终保持相对稳定的姿态，不会随下部球体的滚动发生偏转。下部主球体采用对开式薄壁壳体结构，内部预留有重心偏移驱动机构的安装空间，驱动原理基于重锤摆式重心调节，通过内部正交布置的两组舵机驱动配重块沿球体内壁做圆周方向的位置调整，改变整体重心在球壳内部的相对位置，依靠重力分量带动球体完成前后行进、左右转向的全向移动动作，这种驱动方式相比传统轮式移动结构，具备零转弯半径、越障时接触应力分布均匀的特点，可在平整硬质地面、短绒地毯等常见室内平面稳定移动，不会出现轮式结构常见的卡滞、打滑问题。

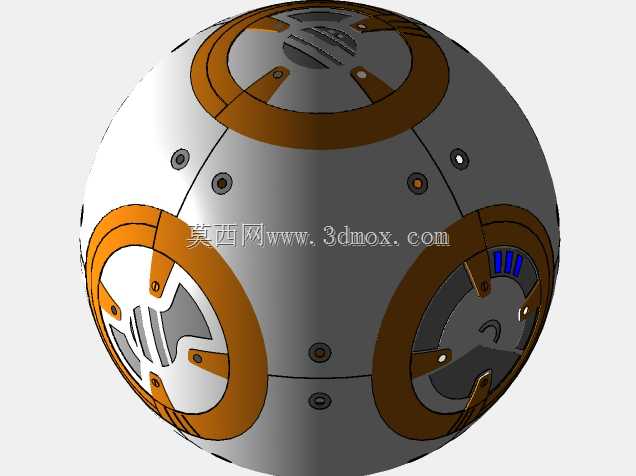

　　头部结构集成了状态指示模块与环境感知元件的安装位，顶部预留有通信天线的安装孔位，正面设置有圆形视觉传感器安装座与辅助状态指示灯的嵌装槽，壳体表面的环形装饰槽同时作为内部走线的隐藏通道，所有电子元件的连接线通过磁耦合结构的中空通道与主球体内的控制主板、电源模块连通，避免转动过程中出现线材缠绕磨损的问题。主球体表面的两处对称环形凸起结构并非单纯装饰，其内部嵌装有永磁体块，与头部内置的磁吸模块形成稳定的磁吸附力，既保证头部在球体加速、减速、转向过程中不会脱落，又能让头部相对主球体保持独立的姿态自由度，可单独实现小角度的俯仰、偏转动作，模拟拟人化的交互反馈。

　　从安装边界来看，整体结构的最大外径控制在200mm区间，总高度约220mm，所有内部元件的安装位均按照消费级电子元件的通用尺寸预留，主球壳的壁厚设计为2mm，采用ABS注塑成型工艺即可满足结构强度要求，壳体拼接处采用止口定位结构，配合卡扣连接无需额外螺丝固定，方便后期拆解维护内部的驱动与控制元件。下部球体与地面的接触为单点连续接触，对地面的压强小于同等重量的轮式移动机器人，不会对木质地板、亚克力展示台面等易刮花表面造成损伤，适合作为展厅互动展示道具、科教实验平台、影视周边衍生产品使用。

　　在结构设计过程中，重点对重心偏移机构的活动行程做了限位设计，避免配重块摆动幅度过大导致球体侧翻，磁耦合结构的磁吸力经过反复校核，既保证足够的连接可靠性，又不会因为磁吸力过大导致头部转动阻力过高，影响姿态调整的流畅度。壳体所有外露边缘均做了R2以上的圆角处理，没有尖锐棱角，满足日常交互使用的安全要求，头部与主球体的配合间隙控制在1mm，既避免相对转动时出现摩擦卡顿，又不会因为间隙过大露出内部结构影响外观完整性。内部电池仓设置在主球体的最下方配重位置，既作为重心调节机构的固定配重块一部分，又能降低整体重心提升移动稳定性，电池仓采用抽拉式结构，无需拆解整个球壳即可完成电池更换操作。
