多足仿生蜘蛛机械行走机构设计

　　这款多足仿生蜘蛛行走机构，核心面向仿生机械教学演示、小型特种探测载体原型开发场景，也可作为机械原理课程中齿轮联动、多足步态协调的具象教学载体使用。从实际落地用途来看，该结构可通过更换足端材质、加装微型传感模块，适配平整实验台面、轻度不平整地面的行走演示需求，也可拓展搭载微型摄像模块完成狭小空间的探查作业原型验证。

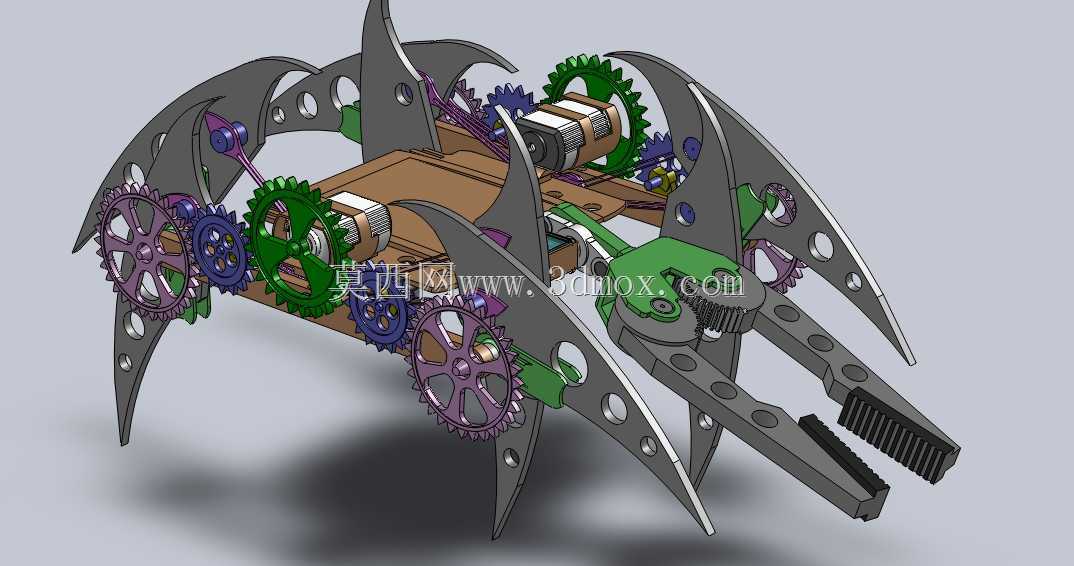

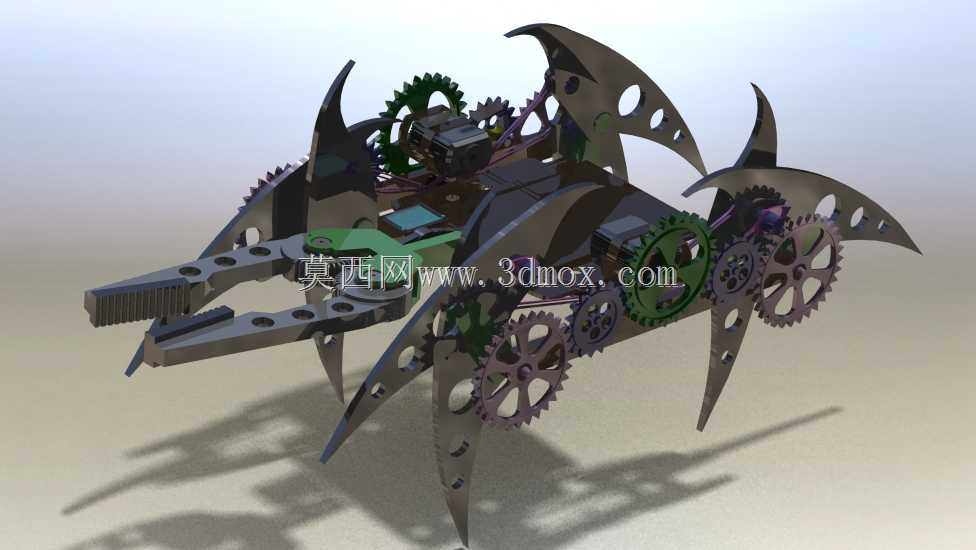

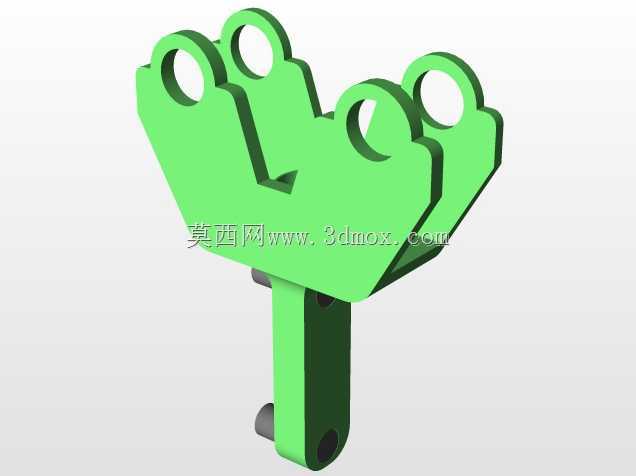

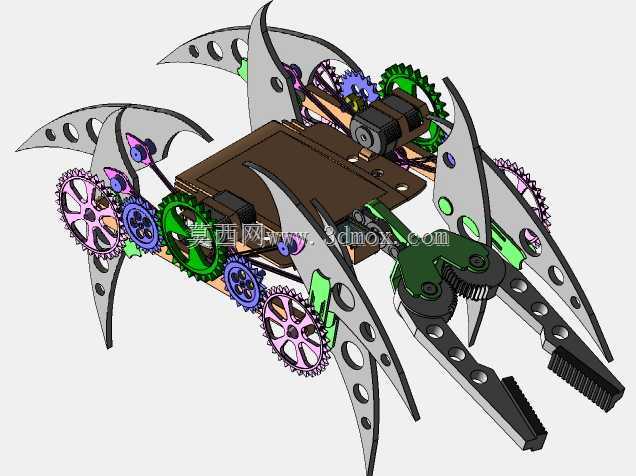

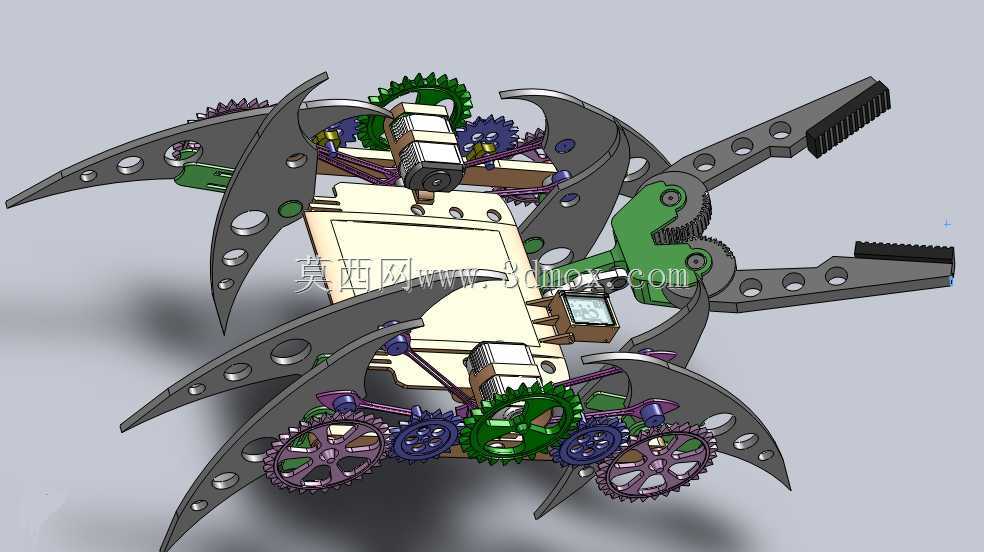

　　功能特性层面，整套机构采用纯机械齿轮联动设计，无需复杂电控步态算法即可实现多足的协调迈步动作，三组不同模数的传动齿轮分别对应不同足组的相位差调节，通过中心动力输入轴的单动力输入，即可带动周向分布的六组机械足完成交替抬升、前伸、落地、后蹬的完整行走循环，足端的弧形刃状结构既可以在行走时提供足够的接地支撑跨度，也能在遇到微小障碍物时借助弧面顺滑滑过，避免卡滞。每一组机械足都通过独立的铰接支座与中心承载平台连接，铰接位置预留了0.2mm的轴向窜动间隙，可抵消加工装配带来的同轴度误差，降低传动过程中的卡滞风险。

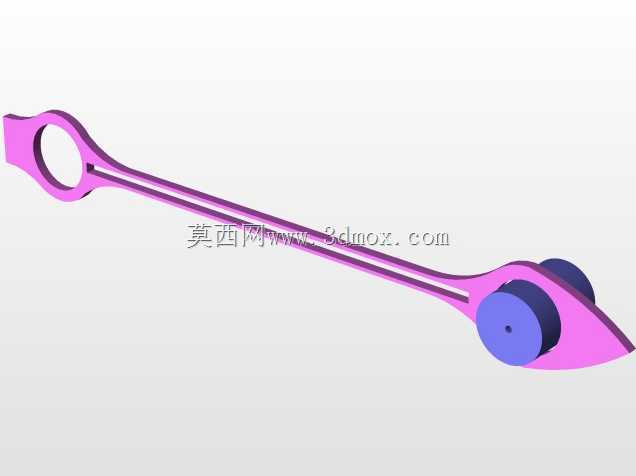

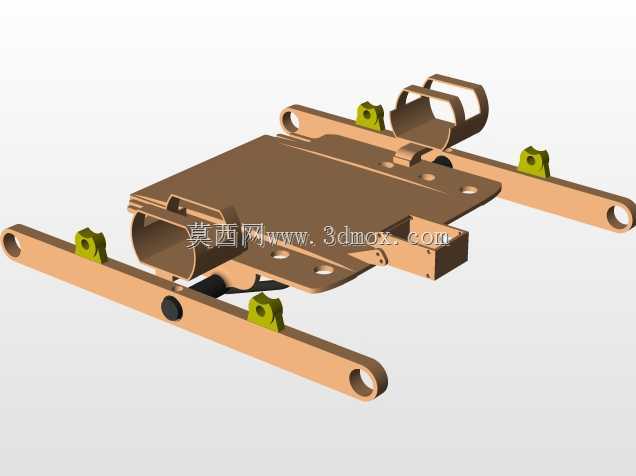

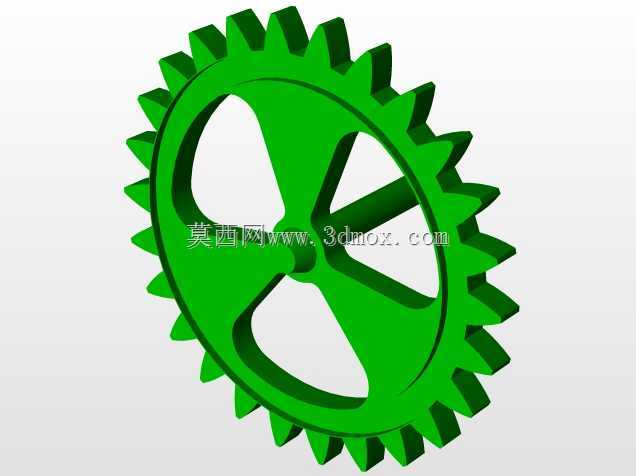

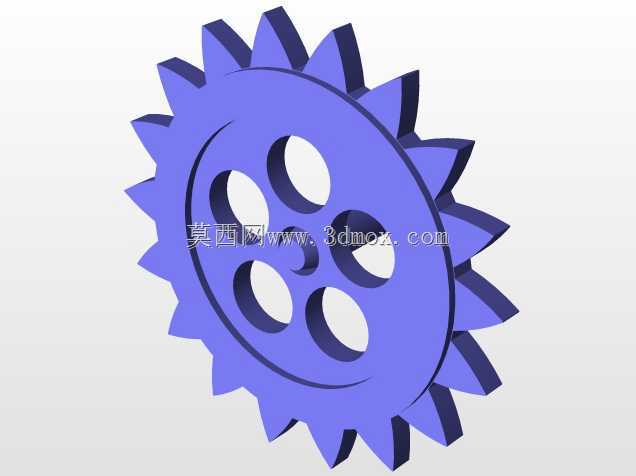

　　设计思路上，整套结构优先考虑了无电控条件下的机械步态自协调，中心承载平台采用平板式镂空设计，既可以预留控制板、电池、微型电机的安装空间，也通过镂空槽减轻了整体自重，降低行走过程中的动力负载。传动齿轮组采用分层排布逻辑，大模数紫色齿轮负责传递主扭矩，带动对应足组的大摆幅动作，小模数蓝色齿轮负责相位同步，保证相邻足组的动作相位差保持在60度，匹配六足行走的三角步态稳定逻辑，绿色介轮则用于调整传动方向，确保所有足组的动作方向与行走方向匹配，避免出现动作反向的问题。足臂上的均匀开孔并非单纯装饰，每一处开孔都经过受力校核，在保证足臂结构刚度满足行走承重需求的前提下，尽可能去除冗余材料，降低运动惯量，提升机构动作的响应速度。

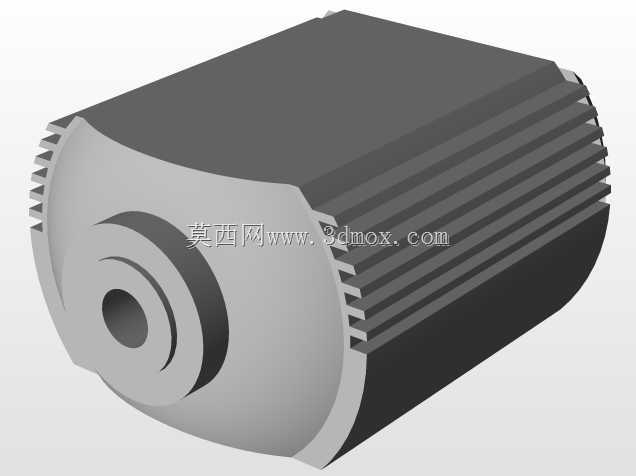

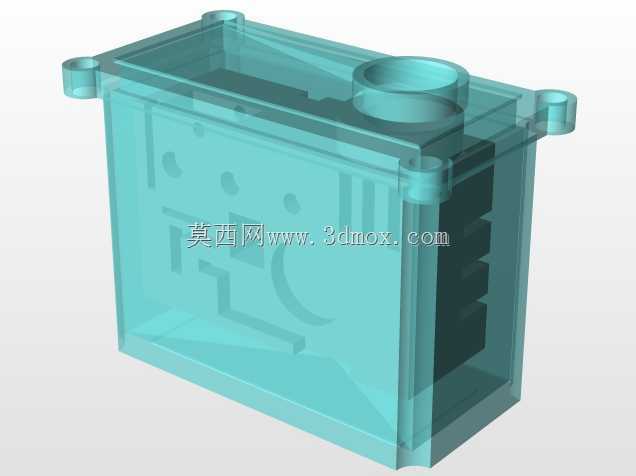

　　外形尺寸与安装边界方面，整套机构展开状态下外接圆直径约为220mm，中心承载平台的有效安装尺寸为80mm*100mm，可容纳常规的微型直流减速电机与双路控制板，足端完全收拢状态下的最小外接圆直径为160mm，可适配直径180mm以上的管道类狭小空间通行需求。机构整体高度为75mm，重心高度控制在30mm以内，行走过程中不会出现侧翻风险，中心动力输入轴的轴径为4mm，可直接适配常规的微型联轴器与标准微型电机输出轴连接，无需额外定制转接件。足臂与中心支座的铰接孔采用标准3mm孔径，可直接选用市售标准销轴完成装配，降低加工与配件采购成本。

　　实际装配调试过程中，需要注意齿轮组的侧隙调整，每组啮合齿轮预留0.1mm的齿侧间隙，既可以避免加工误差导致的齿轮卡滞，也能降低传动过程中的噪音，足臂铰接位置的阻尼需要调整到适中状态，既要保证足臂可以灵活摆动，也要避免足臂在重力作用下自然垂落导致步态错乱。整套机构没有采用复杂的非标定制零件，所有齿轮、销轴都可选用标准件加工参数，适合作为机械创新设计的原型方案，也可通过3D打印完成快速制作验证，对于刚接触仿生机械设计的从业者来说，可通过该结构直观理解多足步态的相位协调逻辑、齿轮联动的传动比匹配思路，以及轻量化结构设计在运动机构中的实际应用价值。
