间歇传动用槽轮式日内瓦机构结构

　　做自动化设备的间歇转位工位设计时，日内瓦机构是绕不开的经典间歇传动方案，这套槽轮式日内瓦结构，核心是通过主动拨盘上的圆柱销与槽轮的径向槽配合，把主动件的连续匀速转动，转换为从动槽轮的周期性间歇转动，和棘轮、不完全齿轮这类间歇机构相比，它的传动平稳性更好，启停瞬间的冲击控制更优，在中低速轻载的间歇转位场景里适配性极强。

　　从实际应用场景来看，这类结构最常出现在多工位自动化设备的转台驱动环节，比如轻工包装线的多工位灌装转台、日化产品的多工位贴标转位、小零件装配的多工位转盘送料、胶片放映机的胶片拉片机构，甚至早期的机床转位刀架也有这类结构的应用，核心需求都是让工作台在固定角度转位后能有稳定的停留时间，留给工位完成加工、装配、检测、上下料等工序动作，转位过程快速平稳，停位时依靠槽轮的锁止弧与主动件的凸锁止弧配合实现自锁，不需要额外增加定位销或者刹车结构就能保证停位精度，能有效简化设备的整体结构。

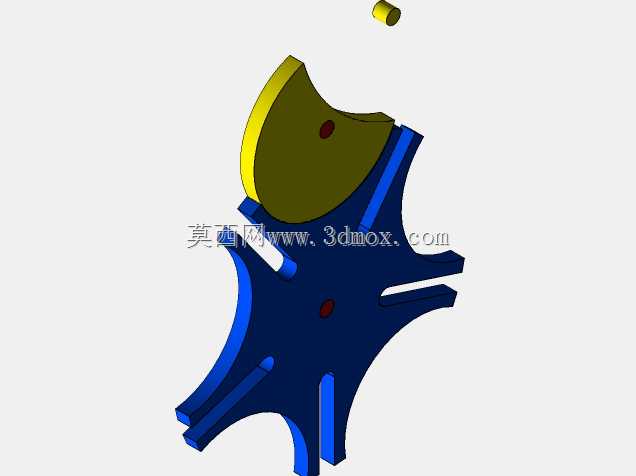

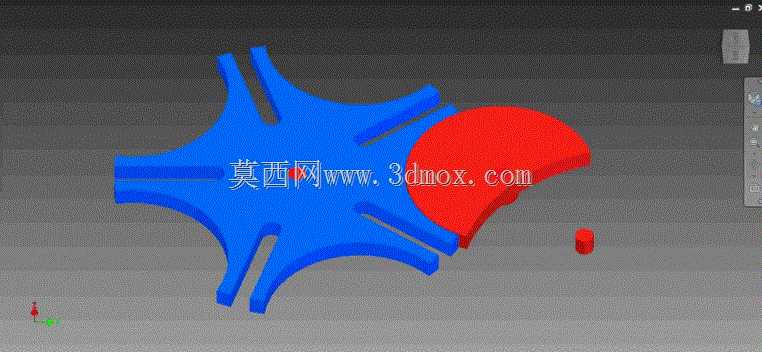

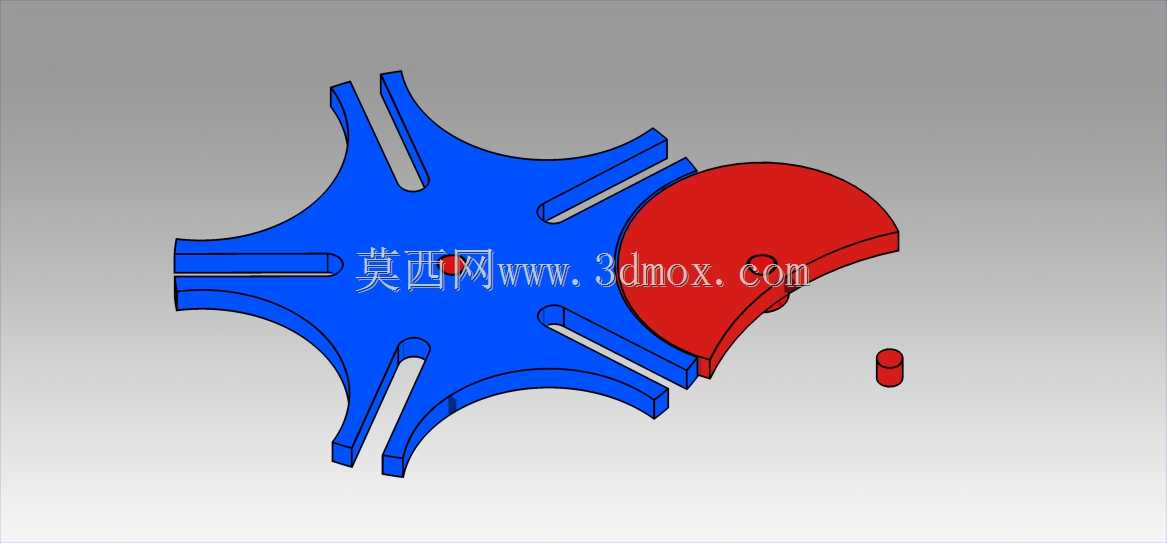

　　这套结构的设计思路完全围绕间歇传动的核心需求展开，从动槽轮采用四槽对称结构，对应每次90度的转位角度，主动拨盘上配置单个圆柱销，主动轴每转动一整圈，槽轮完成一次90度的转位动作，剩余的270度转角范围内槽轮保持静止锁止状态，动静时间比为1:3，适配需要较长工位停留时间的工序场景。槽轮的径向槽采用等宽直槽设计，槽宽与圆柱销的直径采用间隙配合，配合公差控制在H7/g6区间，既保证圆柱销能顺利滑入滑出槽道，又能减少传动间隙带来的回差，避免转位到位后出现晃动。主动拨盘的锁止弧采用凹圆弧与槽轮外凸的锁止弧面贴合，锁止弧的半径与槽轮的外圆半径一致，锁止段的包角刚好覆盖槽轮静止的转角范围，锁止状态下主动件转动时不会带动槽轮产生角位移，保证停位的稳定性。

　　从外形尺寸与安装边界来看，这套结构的核心传动件径向尺寸紧凑，槽轮的最大外圆直径决定了整个传动单元的径向安装空间，主动轴与从动轴的中心距是核心安装参数，设计时需要根据槽轮的槽数、圆柱销的回转半径计算确定，中心距偏差会直接影响圆柱销进入槽道的啮合间隙，偏差过大会导致传动卡滞，偏差过小则会增大接触应力加剧磨损。轴向安装尺寸上，主动拨盘与槽轮的端面需要保持齐平，圆柱销的伸出长度要完全覆盖槽轮的槽道深度，避免啮合过程中出现脱销情况，同时轴向需要预留0.2-0.5mm的窜动间隙，防止零件加工的平面度误差导致运转卡滞。安装时主动轴与从动轴需要保证严格的平行度，平行度公差控制在0.02mm/100mm以内，否则会导致圆柱销与槽道侧壁出现偏磨，大幅缩短零件使用寿命，同时会增大传动过程中的噪音与冲击。

　　功能特性上，这套结构在转位过程中的运动规律是变加速运动，圆柱销进入和离开槽道的瞬间存在一定的柔性冲击，因此更适合转速不超过100rpm的中低速间歇传动场景，如果用于更高转速的工况，需要对槽轮的槽道轮廓做修形处理，把直槽改为带过渡曲线的槽道，降低启停瞬间的加速度突变，减少冲击。结构本身的传动效率较高，因为啮合过程中主要是滚动摩擦配合，只要做好基础的润滑维护，长期运转的磨损量很小，维护成本极低。和采用凸轮分割器的间歇转位方案相比，日内瓦机构的结构更简单，零件加工难度低，不需要复杂的凸轮曲面加工，普通的铣削、线切割工艺就能完成零件加工，制造成本仅为凸轮分割器的几分之一，适合对成本敏感、转位精度要求在±0.1度级别的中低速自动化工位使用。

　　实际选型使用时需要注意，槽轮的槽数不能过少，三槽结构的动力特性差，启停冲击大，一般常用的是四槽、六槽结构，槽数越多转位过程的平稳性越好，但相同中心距下槽轮的尺寸会越大，需要根据设备的安装空间与转位角度需求综合选择。如果需要更短的转位时间，可以在主动拨盘上增加多个圆柱销，实现主动轴转一圈槽轮完成多次转位，但要注意锁止弧的设计需要匹配多销的啮合时序，避免出现锁止失效的情况。零件材料选择上，轻载场景可以采用POM、尼龙等工程塑料加工，能有效降低传动噪音，有一定负载的场景可以采用45号钢调质处理，接触表面做淬火处理提高耐磨性，重载场景则可以采用合金钢渗碳淬火，进一步提升接触强度。
