交错轴传动蜗轮蜗杆啮合结构

项目分类:齿轮 发布时间:2021-12-04 ID:436023
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构

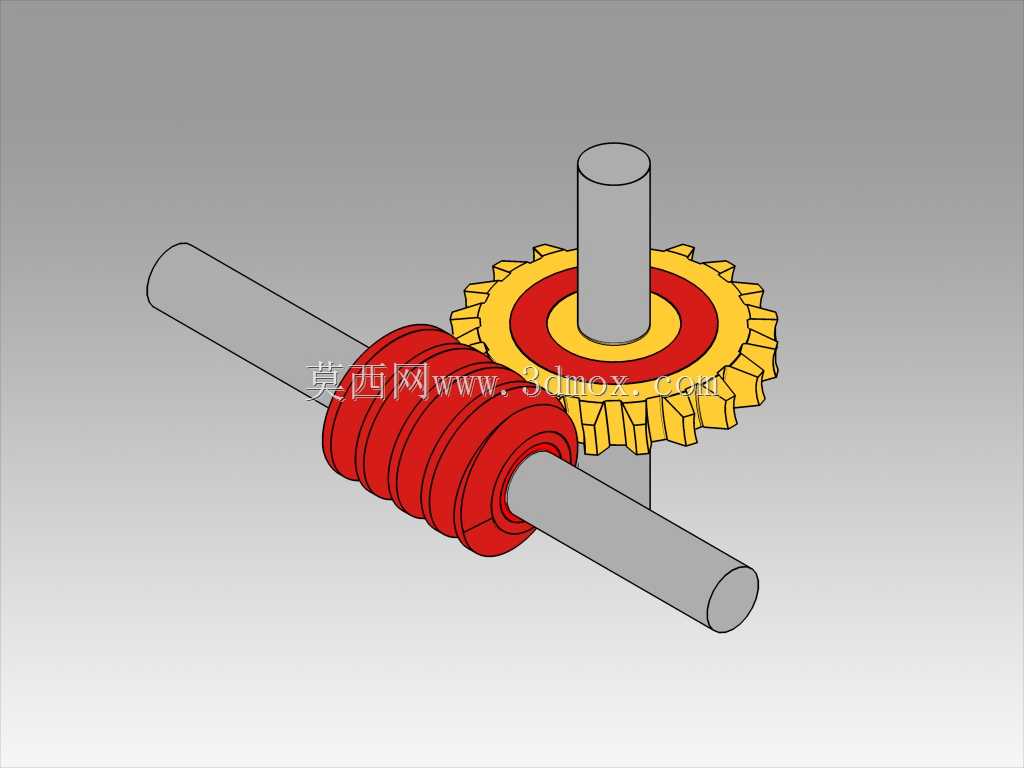

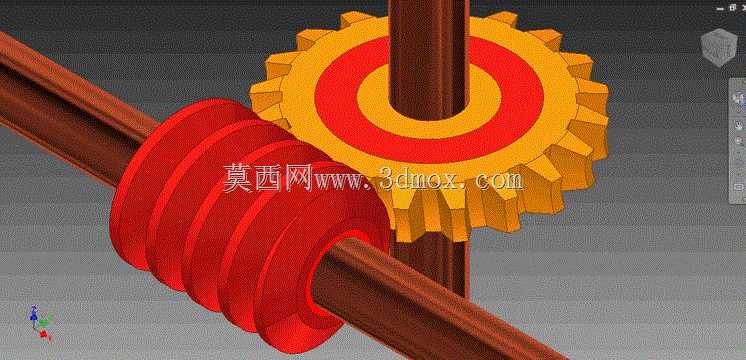

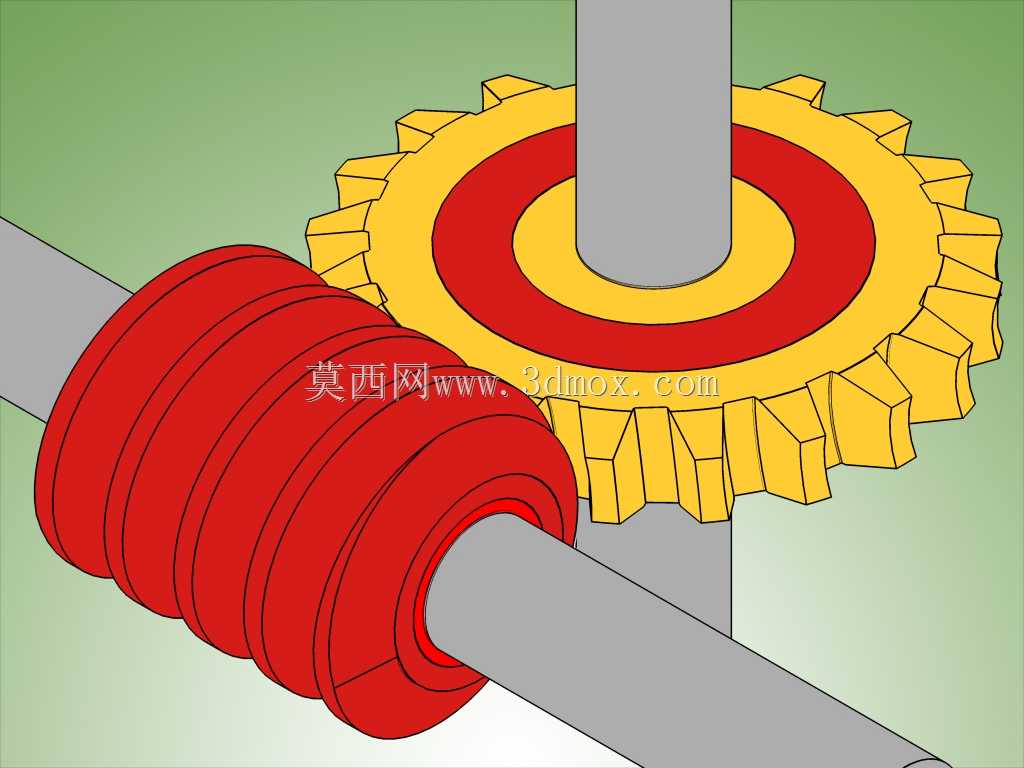

  这套蜗轮蜗杆传动副属于空间交错轴传动的典型结构,两轴轴线在空间呈90度垂直交错,在各类需要大减速比、低转速大扭矩输出的传动场景中应用广泛。日常在轻工输送线的驱动端、小型起重设备的回转机构、自动化生产线的分度转台、阀门电动执行器的减速单元里,都能见到这类传动结构的身影,它能在单级传动下实现较高的减速比,相比多级圆柱齿轮减速结构,整体占用的安装空间更小,结构紧凑性优势突出。从啮合特性来看,蜗杆为连续的螺旋齿结构,和蜗轮轮齿进入啮合与退出啮合的过程都是渐进式的,啮合过程中同时参与接触的齿对数较多,因此传动过程平稳性好,冲击、振动和噪声都比直齿圆柱齿轮传动更小,适合对传动平稳性有要求的中低速重载工况。设计这类传动副时,

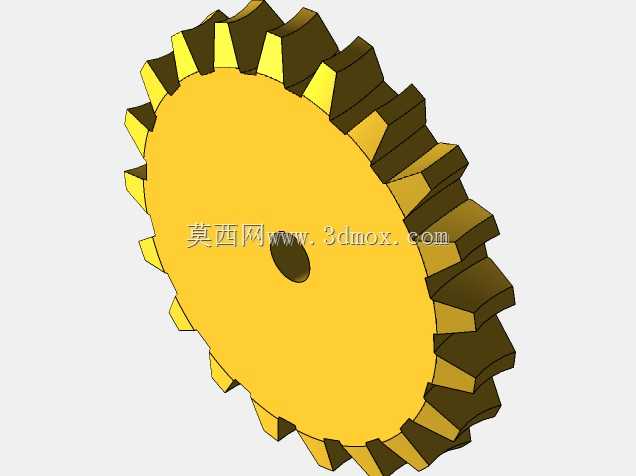

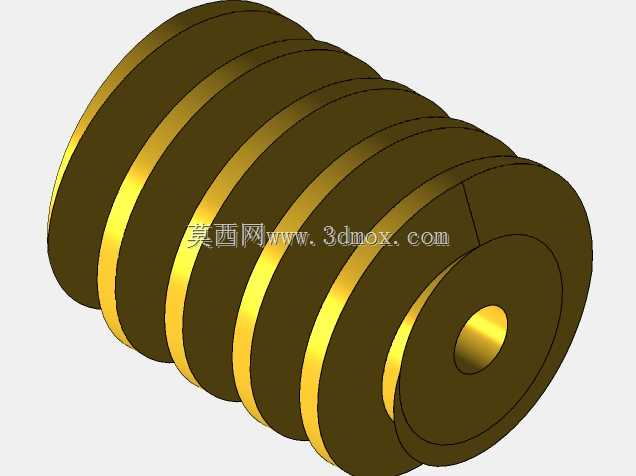

  首先要匹配好蜗杆的导程角与蜗轮的螺旋角,保证两者螺旋方向一致、角度参数完全匹配,避免出现啮合卡滞或接触偏载的问题。建模过程中需要重点处理蜗轮轮齿的修形部分,因为蜗轮的齿面是环面包络曲面,和普通圆柱齿轮的渐开线齿面成型逻辑完全不同,需要根据蜗杆的齿形参数通过包络运算生成对应的蜗轮齿廓,才能保证装配后齿面接触印痕处于齿高中部位置,避免出现边缘接触导致的局部磨损加剧。从安装边界来看,蜗杆通常采用两端支撑的安装方式,支撑轴承位的同轴度需要控制在合理公差范围内,避免蜗杆转动时出现径向跳动影响啮合精度;蜗轮的安装轴线需要和蜗杆轴线保持严格的空间垂直,中心距的公差也要控制在设计允许范围内,中心距偏大或偏小都会导致齿侧间隙不合理,

  要么出现传动回差过大,要么出现啮合过紧导致运转卡滞、温升过高。这套结构本身具备反向自锁的特性,当蜗杆导程角小于啮合面的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这一特性在起重类设备中可以起到安全防护作用,避免负载出现反向溜车的风险,但也因为啮合面之间存在较大的相对滑动,传动效率相比普通齿轮传动更低,长期高速运转时需要做好润滑设计,通常采用粘度较高的齿轮油进行油浴润滑,在啮合面形成稳定油膜来降低齿面磨损,延长传动副的使用寿命。建模时对齿根过渡圆角做了优化处理,避免齿根处出现应力集中,在承受冲击载荷时降低断齿风险;蜗杆的轴端预留了键槽安装位,可直接和驱动电机的输出轴连接,蜗轮的轮毂位置也预留了标准键槽,

  可直接和输出传动轴配合安装,不需要额外做转接结构。在实际设备选型中,这类传动副通常布置在传动链的低速级,前级搭配小功率高速电机,通过蜗轮蜗杆的大减速比将电机的高转速低扭矩输出转换为工作端需要的低转速大扭矩,同时利用自身的自锁特性满足设备的安全要求,在很多对安装空间有严格限制、不适合布置多级齿轮减速的小型设备中,这类结构的适配性远高于其他传动形式。
