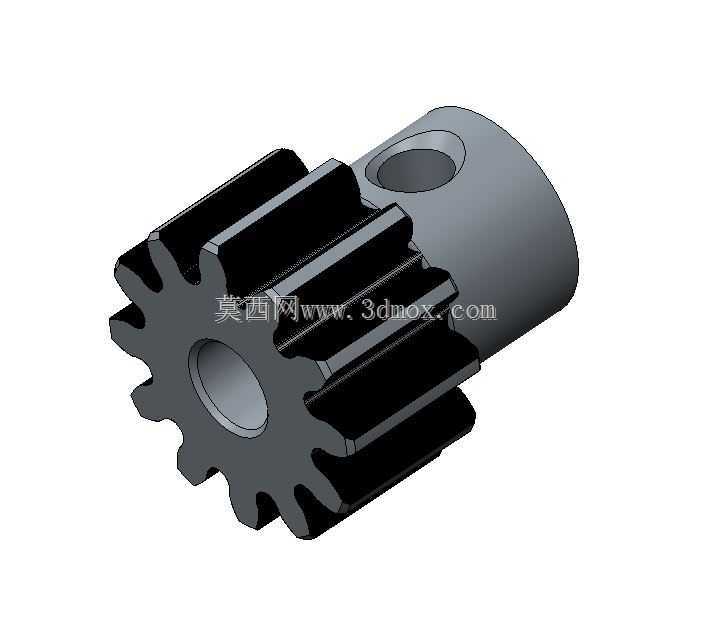

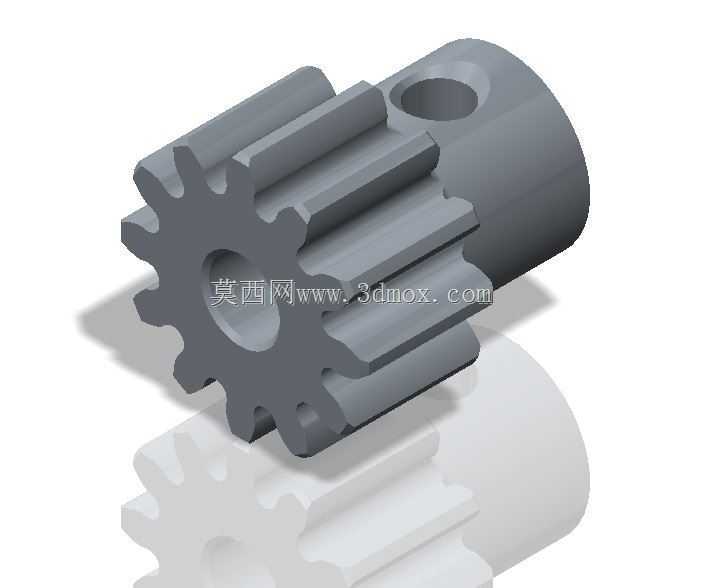

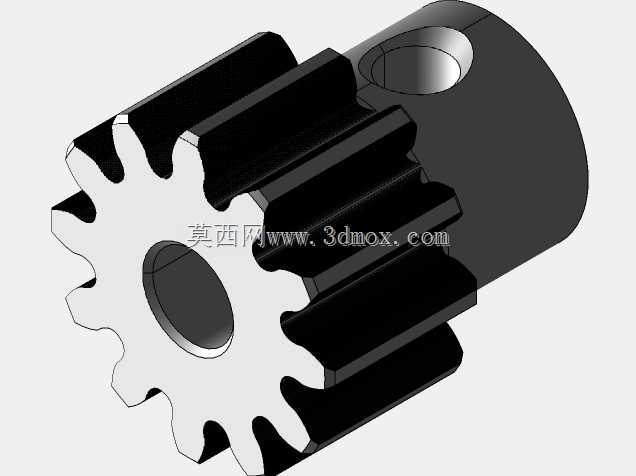

RC模型车用12齿模数0.8轴孔3.2小齿轮

　　在遥控模型车的动力传输链路里，电机输出轴到减速箱输入端的啮合精度，直接决定了动力传递效率、传动噪音水平以及大扭矩输出下的齿轮耐用度，这款适配特定底盘的小齿轮，正是针对原厂10齿齿轮的传动比调整需求开发的定制化传动零件。从实际装车场景来看，这类小齿轮属于动力输入端的一级传动件，直接压装或者通过顶丝固定在电机输出轴上，和减速箱的输入大齿轮形成外啮合直齿轮传动，当需要调整整车减速比、提升低速扭矩或者优化高速极速表现时，更换不同齿数的电机齿是模型玩家最常用的改装手段，而这款12齿的齿轮，就是为了匹配斯巴鲁布拉特车型的同底盘改装需求设计，解决了原厂10齿齿轮更换后啮合间隙不对、啃齿扫齿的问题。

　　从功能特性上看，这款直齿圆柱齿轮采用标准渐开线齿形设计，模数设定为0.8，符合小型遥控模型传动系统的常用模数规格，齿部经过参数化建模校准，齿向公差、齿形公差都控制在小型传动件的合理范围内，保证啮合时的接触面积均匀，不会出现局部应力集中导致的断齿问题。齿轮的轴孔直径为3.2mm，刚好匹配常见的540、550级有刷电机以及同规格无刷电机的输出轴直径，轴孔侧面预留了顶丝安装孔，可以通过紧定螺钉将齿轮牢牢锁在电机轴上，避免大扭矩输出时齿轮和轴之间出现相对滑动，导致动力传输中断。齿轮的轮毂部分做了加厚设计，和齿宽保持一致的轴向尺寸，既保证了轴孔的配合长度足够，不会因为配合段过短出现齿轮偏摆，也控制了整体重量，不会给电机输出端增加额外的转动惯量，影响动力响应速度。

　　设计过程中，首先要匹配的是啮合中心距的边界要求，因为模型车的电机安装座通常是长圆孔可调结构，但可调范围有限，当把原厂10齿齿轮更换为12齿齿轮时，齿轮的分度圆直径会从8mm变为9.6mm，对应的中心距会增加0.8mm，这就要求在设计齿形的时候，除了保证标准模数下的齿厚、齿距参数正确，还要考虑实际安装时的中心距偏差带来的齿侧间隙变化，通过齿顶高系数的微调，保证在允许的电机安装位置调整范围内，齿轮既不会因为间隙过小出现卡滞、转动阻力过大的问题，也不会因为间隙过大出现啮合冲击、反向空程过大的问题。同时要考虑齿轮和转接板的安装干涉问题，因为更换齿数更多的电机齿后，齿轮的径向尺寸变大，原本电机和齿轮箱之间的转接板开口尺寸如果不做对应调整，就会出现齿轮蹭到转接板的问题，所以建模时特意标注了齿轮的最大外圆尺寸，给转接板的修改提供了准确的尺寸参考，避免改装时出现干涉问题。

　　从安装边界来看，这款齿轮的总轴向长度控制在适配电机轴安装位的范围内，齿部端面和轮毂端面齐平，安装时顶丝孔对准电机轴的平面位，锁紧后齿轮的齿面和减速箱大齿轮的齿面完全对齐，不会出现轴向错位导致的啮合接触面积不足问题。齿轮的齿根部分做了圆角过渡处理，避免应力集中在齿根位置，在频繁加减速、急加速急刹车的模型车使用场景下，能够承受瞬间的大扭矩冲击，减少扫齿的概率。实际使用中，这类小齿轮的材质通常会选用钢材或者高强度工程塑料，钢材版本适合大扭矩无刷动力的改装场景，耐磨性能更好，工程塑料版本则适合入门级有刷动力，传动噪音更低，自重更轻。在建模过程中，所有的尺寸参数都按照实际装车的配合要求做了公差预留，轴孔尺寸按照H7的公差带设计，保证和电机轴的过渡配合，既不会因为间隙过大出现同轴度偏差，也不会因为过盈量太大导致安装困难。齿面的粗糙度要求也对应模型传动的实际需求，不需要过高的抛光精度，只要去除加工毛刺，保证啮合时不会出现卡滞即可，兼顾了加工成本和使用性能。

　　对于模型改装的结构设计从业者来说，这类小齿轮的设计核心不在于复杂的结构，而在于对实际安装边界、啮合参数、改装需求的精准匹配，很多玩家自行改装时容易只关注齿数和模数，忽略了轴孔长度、顶丝位置、齿宽对齐、中心距适配这些细节，最终导致改装后传动效率低、噪音大、容易扫齿，而这款齿轮的建模过程就把这些实际装车的细节都考虑在内，从分度圆计算到齿顶圆修正，从轴孔配合到顶丝孔位置，从轮毂尺寸到安装干涉检查，都完全按照实际装车的工况做了校准，既满足了改装时调整传动比的需求，也保证了传动系统的可靠性和稳定性，不需要玩家再自行调整齿轮参数，直接配合修改后的转接板就可以完成装车，实现平顺的动力传输。
