卧式斯特林热能转换动力装置结构

　　这套外燃式热能转换动力结构，核心依托闭式循环工质的温差胀缩实现动力输出，和依赖内燃爆震的传统内燃机有本质区别，工质始终封闭在腔体内不参与燃烧，因此对热源的适配性极强，从工业余热、生物质燃烧热、聚焦太阳能到低品位废热都能作为动力输入，在偏远区域离网供电、工业余热回收发电、小型科普动力演示、低温差热能利用实验场景中都有明确的应用空间。

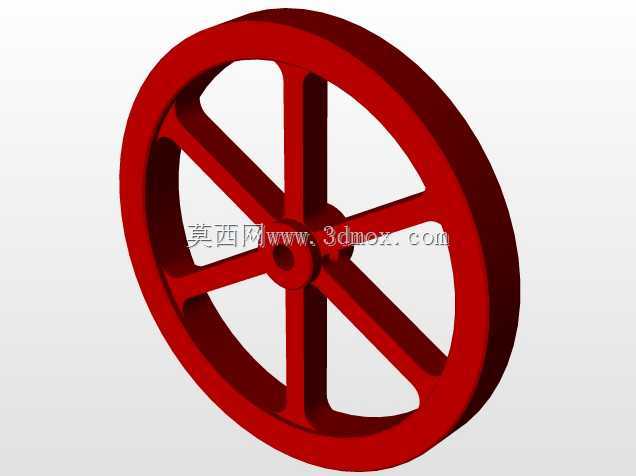

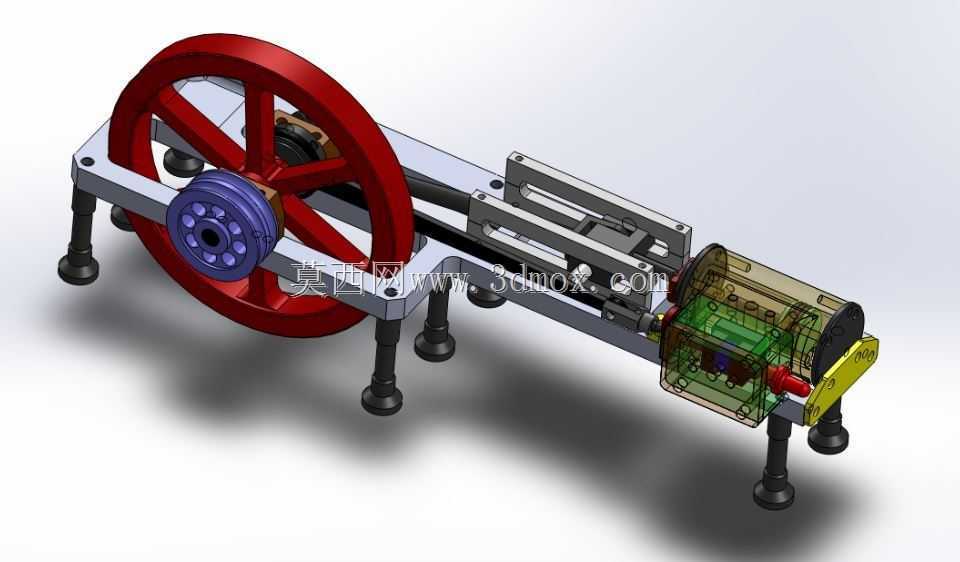

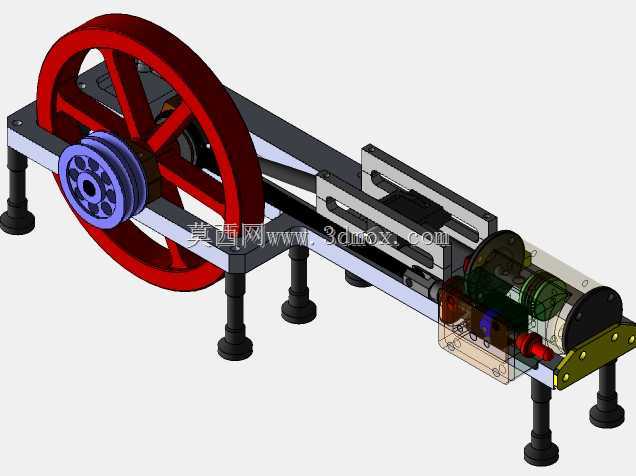

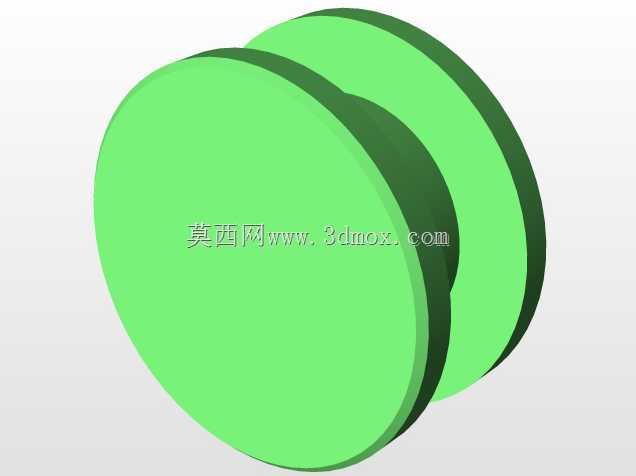

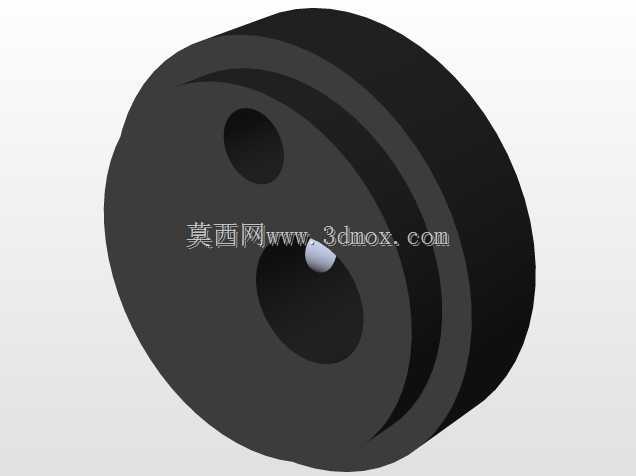

　　从结构布局来看，整体采用卧式长轴排布，最外侧的大直径辐条式飞轮承担储能稳速作用，这类大惯量轮体的设计核心是抵消曲柄连杆机构过上下止点的转速波动，让输出轴的转动更平顺，避免单缸动力结构常见的卡滞、转速跳变问题；飞轮侧同轴集成了多槽带轮结构，可通过平皮带、V带将旋转动力向外输出，对接小型发电机、水泵、实验负载等外接设备，带轮的槽型尺寸匹配常规微型传动带规格，不需要额外定制传动件就能完成动力接驳。

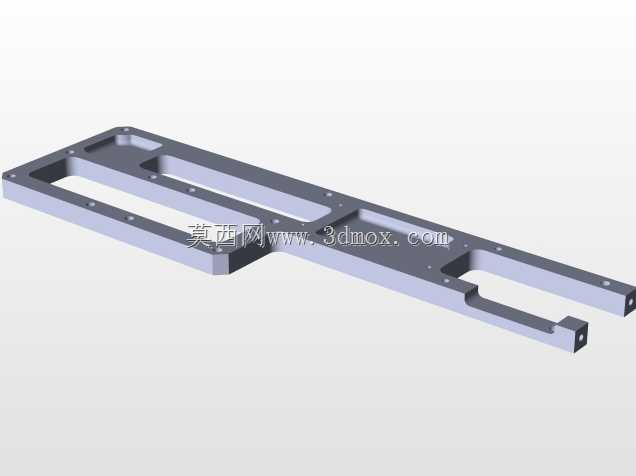

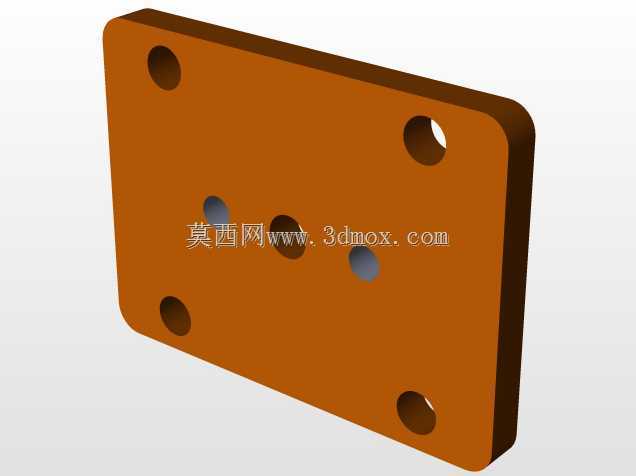

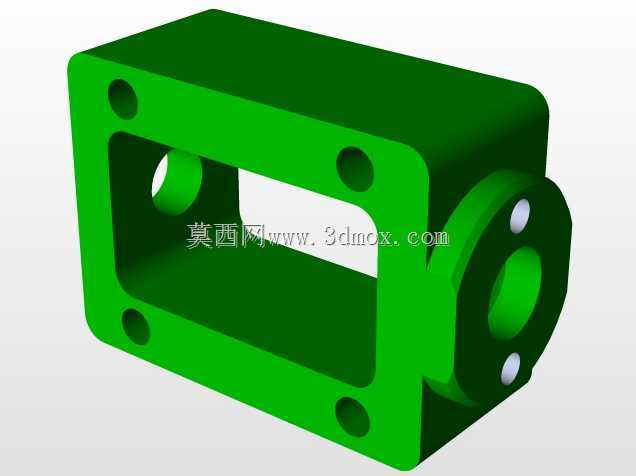

　　中部的长条形安装底板采用加厚型材加工，四个支撑脚为可调高度的橡胶减震支脚，既可以通过支脚的螺纹调节整体安装水平度，抵消放置面的平面度误差，也能吸收设备运行时的往复振动，避免振动传导到安装基面产生共振噪音；底板上加工有通长的T型安装槽，动力缸、置换缸、曲柄连杆支座的固定位置都可以沿槽微调，在装配阶段可以根据配气相位的实际调试需求，微调各部件的轴向间距，补偿零件加工累积误差，降低单件加工的精度要求，提升装配容错率。

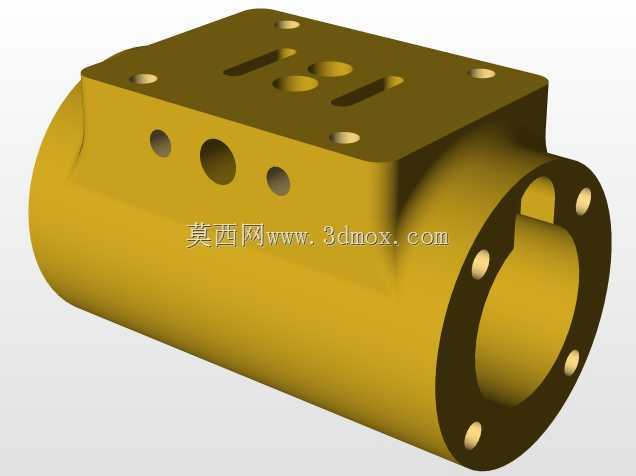

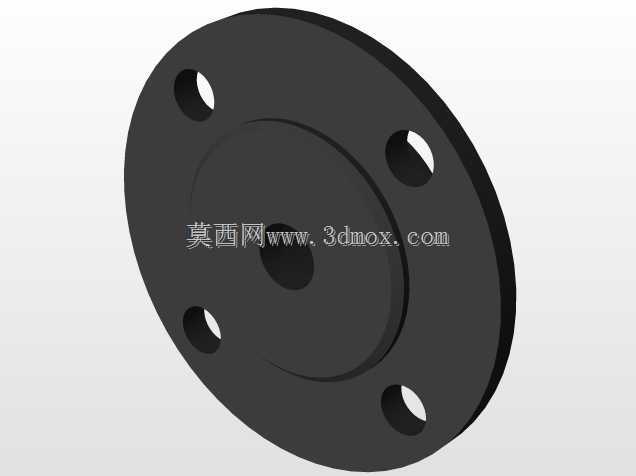

　　热端置换腔体采用透明可视化外壳设计，能直接观察到内部置换活塞的往复运动轨迹，不管是教学演示场景下的原理展示，还是结构调试阶段的运动干涉排查，都不需要拆解腔体就能掌握内部运动状态；冷端集成了散热鳍片结构，通过增大和空气的接触面积强化冷端散热，拉大冷热端的工作温差，温差越大工质的胀缩压差越高，动力输出效率也就越好，冷端和热端的连接部位采用耐高温密封结构，避免闭式循环内的工质泄漏，保证长时间运行的压力稳定性。

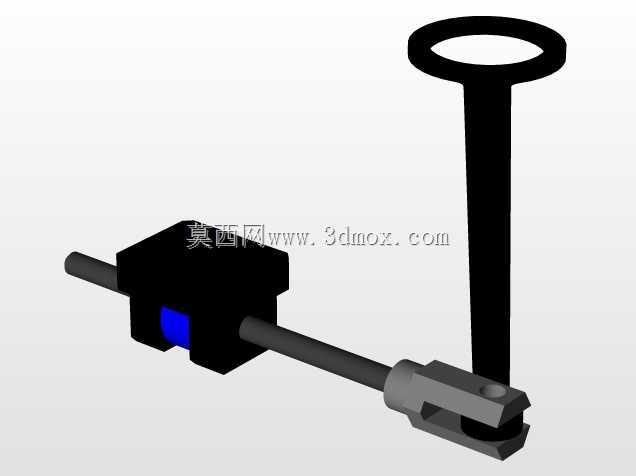

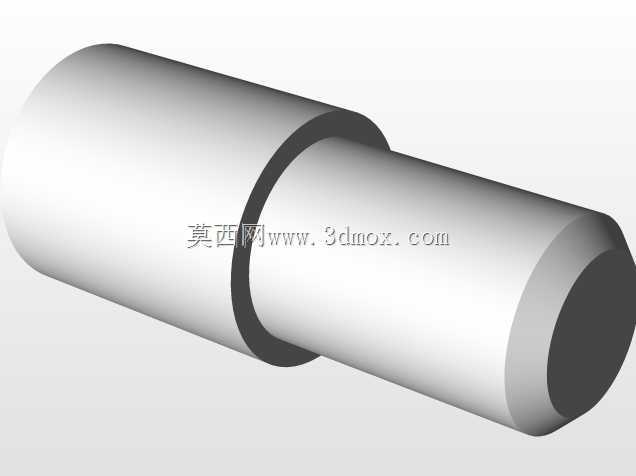

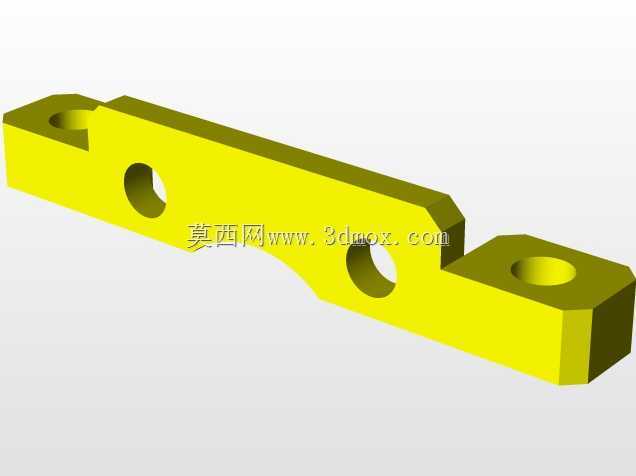

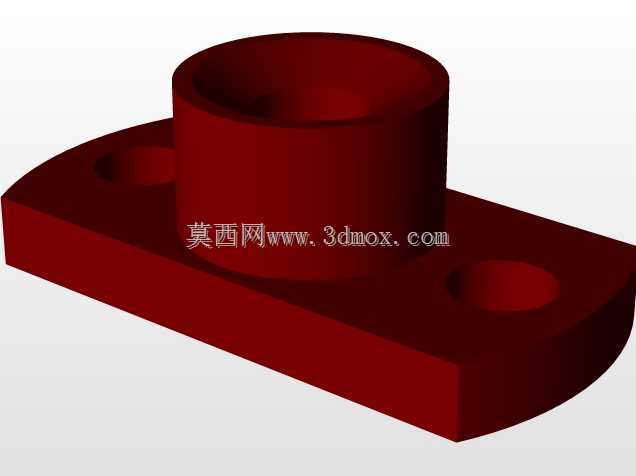

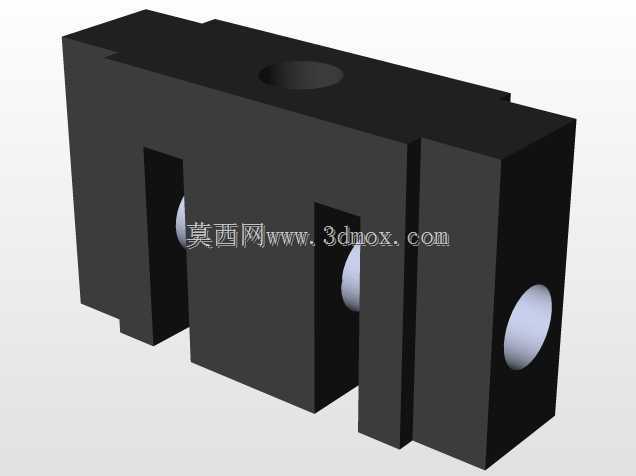

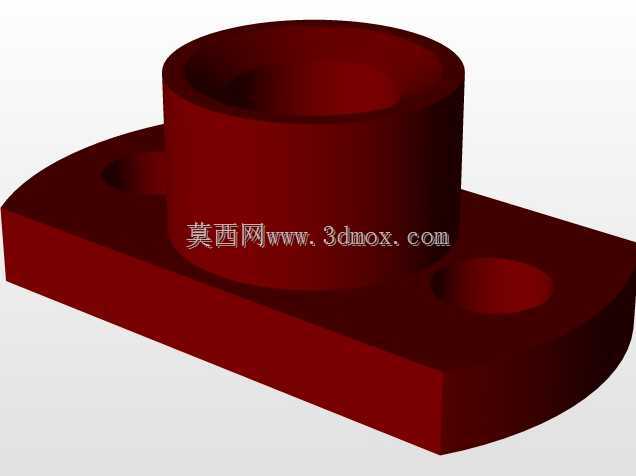

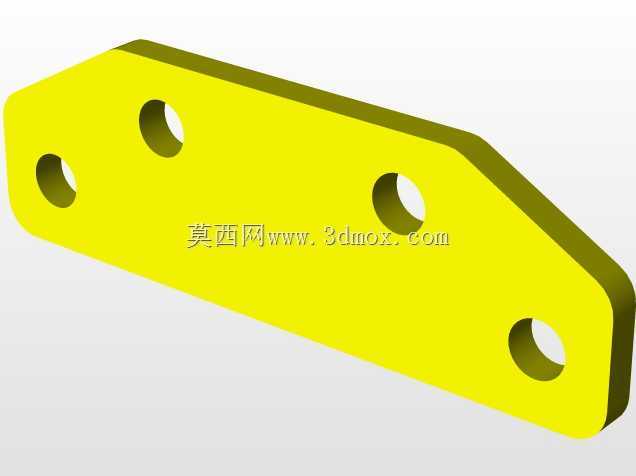

　　曲柄连杆机构采用滑动配合导向结构，置换活塞和动力活塞的往复直线运动，通过连杆转化为曲轴的旋转运动，导向部位的导轨和滑块采用耐磨材质配对，长时间往复运行也不会出现过度磨损导致的间隙过大问题；曲轴的支撑部位设置有含油轴承，不需要频繁加注润滑脂就能维持低摩擦运行，降低日常维护的工作量。

　　安装边界方面，整套结构的轴向长度控制在微型实验设备的常规尺寸区间，径向最大尺寸为飞轮的外圆直径，放置时只需要预留飞轮旋转、带轮传动的安全空间即可，不需要额外搭建大型安装基座，普通实验台、桌面都能满足放置要求；外接热源只需要对准热端腔体位置即可，不需要对结构本身做额外改造，适配不同类型的热源输入方式。

　　在实际选型应用中，这类结构不需要复杂的燃油供给、点火系统，只要冷热端存在稳定温差就能持续输出旋转动力，在低品位热能回收场景下，能将原本直接排放的废热转化为可用的旋转动力，驱动小型辅机或者发电装置，提升能源综合利用率；在科普教学场景下，透明腔体和外露的传动结构能直观展示外燃机的循环原理，帮助理解热能向机械能转换的完整过程；在小型离网供电场景下，搭配小型发电机和聚焦太阳能集热装置，就能组成不需要燃料的微型供电单元，满足偏远无电区域的小功率用电需求。

　　设计过程中需要重点关注几个核心参数的匹配：首先是飞轮的转动惯量要和单缸输出的脉动扭矩匹配，惯量过小无法抵消转速波动，容易出现过止点卡滞，惯量过大则会增大启动阻力，需要更大的启动扭矩才能带动整套机构运转；其次是冷热端的密封性能，闭式循环一旦出现工质泄漏，内部压差无法建立，整套结构就会失去动力输出能力，密封件既要耐受热端的高温，也要具备足够的压缩回弹量，补偿冷热交变带来的结构变形；最后是配气相位的匹配，置换活塞和动力活塞的运动相位差要符合斯特林循环的时序要求，相位偏差过大会直接降低循环效率，甚至无法正常运转，因此底板上的可调安装槽设计，就是为了在装配调试阶段灵活调整相位，找到最优的工作位置。
