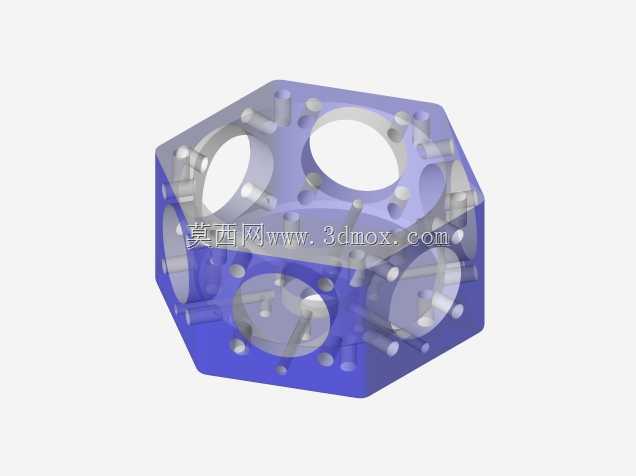

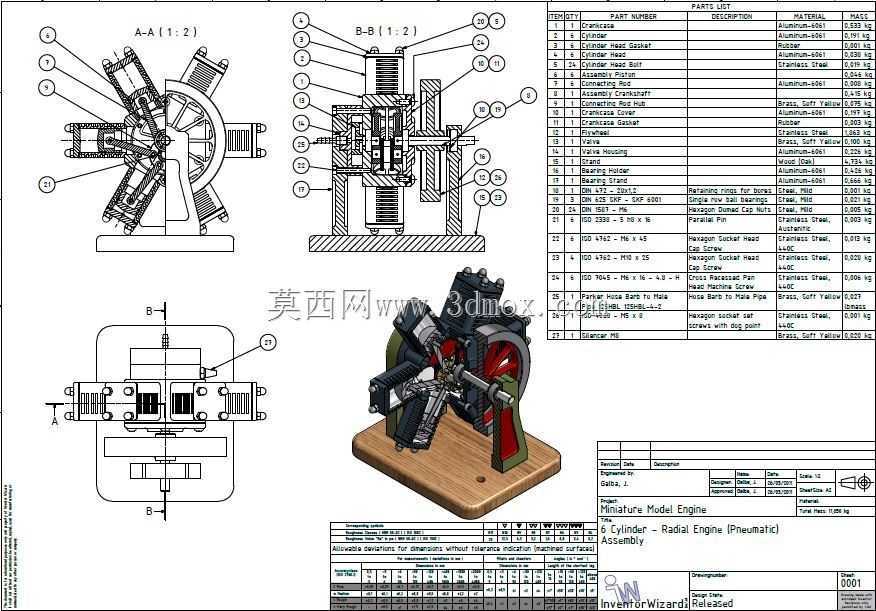

六缸星型径向发动机结构展示模型

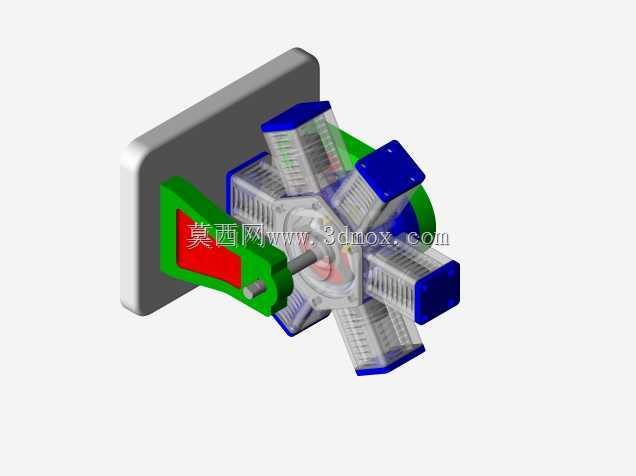

　　这款径向发动机采用六缸星型布局，气缸以中央曲轴为中心沿圆周方向均匀向外辐射排布，整体结构紧凑，相比同排量直列或V型发动机，径向布局能大幅缩短整机轴向尺寸，在航空动力、小型固定式动力机组等对轴向安装空间有严格限制的场景中具备天然适配优势。从实际用途来看，这类结构早期广泛应用于活塞式航空发动机，依靠多缸均匀交替做功实现更平稳的动力输出，同时较短的曲轴长度能有效降低曲轴高速旋转时的扭转变形，提升动力输出可靠性，部分小型农用动力设备、应急发电机组也会采用简化版径向结构，在有限体积内容纳更多气缸，提升整机功率密度。

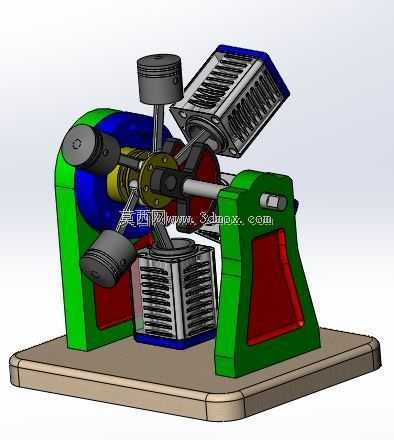

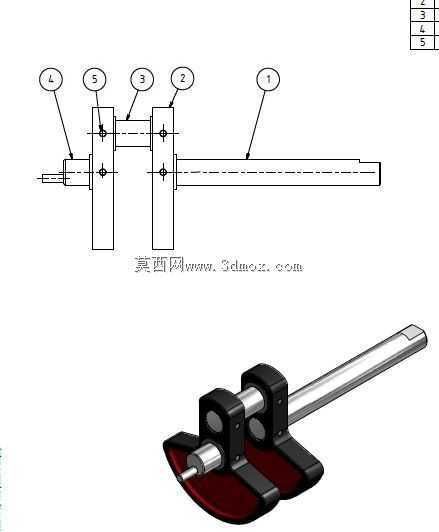

　　从功能特性上看，六个气缸沿圆周等角度分布，做功行程依次错开，曲轴每旋转两周即可完成六次做功循环，动力输出的脉动幅度远少于少缸数发动机，运转时整机振动更小，不需要额外加装大质量平衡轴就能实现较好的动平衡效果。每个气缸独立设置散热鳍片结构，外露的气缸壁能直接与流通空气接触，即便在没有强制水冷循环的工况下，也能依靠自然迎风实现足够的散热效率，适配轻型飞行器、野外作业动力等难以布置复杂冷却管路的使用场景。中央曲轴采用整体式锻造结构，连杆采用铰接式排布，主连杆连接其中一个气缸活塞，其余五个气缸的副连杆铰接在主连杆的曲柄销端，这种结构能在极小的径向空间内完成多缸动力的汇流输出，避免多连杆并列排布带来的曲轴长度增加问题。

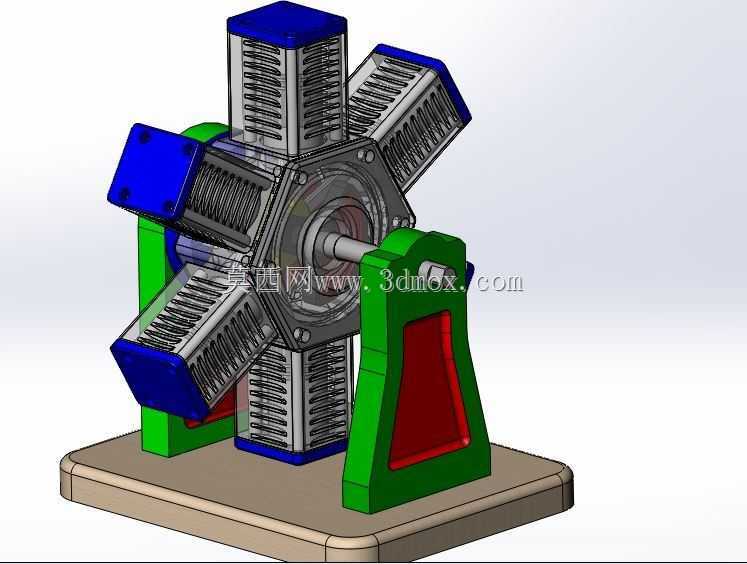

　　设计思路上，整体结构优先考虑空间利用率与维护便捷性，气缸采用模块化可拆卸设计，单个气缸出现故障时可单独拆解更换，不需要完全拆解整机，大幅降低现场维护的工作量与时间成本。支撑机架采用对称式立式支座结构，两个支座分别布置在曲轴输出端与自由端的下方，将整机重心稳定控制在安装底座的中心区域，避免运转时因重心偏移产生附加振动。安装底座采用平板式结构，预留了通用安装孔位，可直接固定在试验台架、设备机架的标准安装面上，不需要额外制作转接工装。

　　外形尺寸与安装边界方面，整机最大径向尺寸由六个气缸的外端轮廓决定，轴向尺寸仅包含曲轴输出端长度、机体厚度与支座安装厚度，整体外轮廓近似短圆柱形态，安装时仅需要预留气缸圆周方向的散热通风间隙，不需要为气缸排布预留额外的轴向延伸空间。曲轴输出端采用标准轴径与键槽设计，可直接连接联轴器、皮带轮等动力传输部件，输出端伸出长度控制在通用连接件的适配范围内，不会出现轴伸过长导致的悬臂变形问题。支座底部的安装孔间距符合通用小型动力设备的安装孔位规范，可直接适配多数现成的动力安装机架，减少安装适配的设计工作量。

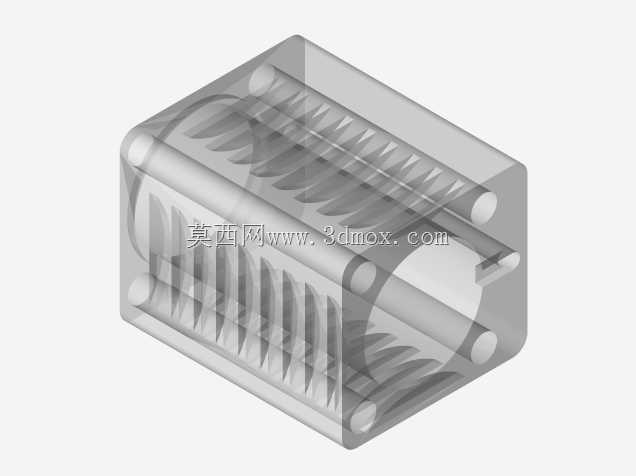

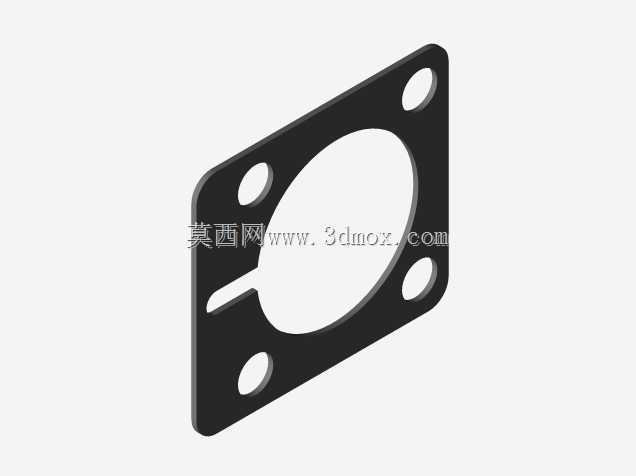

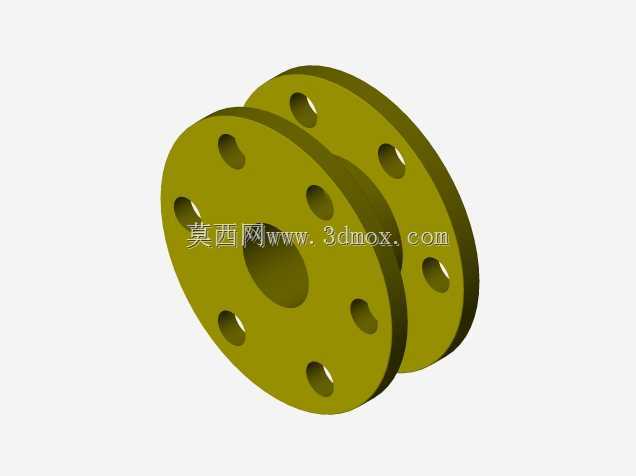

　　从结构细节来看，每个气缸的散热鳍片沿气缸轴向等距排布，鳍片厚度与间距经过匹配设计，在保证气缸本体结构强度的前提下，最大化散热接触面积，同时避免鳍片过密导致的积尘堵塞问题。气缸与中央曲轴箱的连接面采用止口定位加螺栓紧固的结构，保证气缸安装的同轴度，防止活塞运行时出现偏磨。前端盖与后端盖分别设置曲轴支撑轴承位，采用深沟球轴承承受曲轴的径向载荷，平衡多缸做功时产生的径向分力，提升曲轴运转的稳定性。
