双缸往复式内燃机构造展示模型

项目分类:发动机 发布时间:2021-12-04 ID:436046
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型
  • 双缸往复式内燃机构造展示模型

  这套三维结构完整还原了直列双缸四冲程内燃机的核心运动逻辑,可直接用于教学演示、原理验证以及小型动力设备的前期方案选型参考。从实际应用场景来看,这类双缸动力单元广泛适配小型通用机械、便携发电机组、轻型摩托、小型农用作业机具,相比单缸机型运转平顺性更优,相比多缸大排量机型结构紧凑、自重更低,对安装空间的占用更小,维护难度也更低。

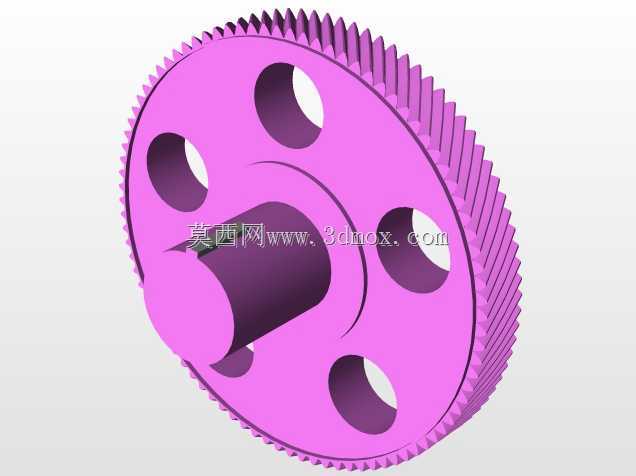

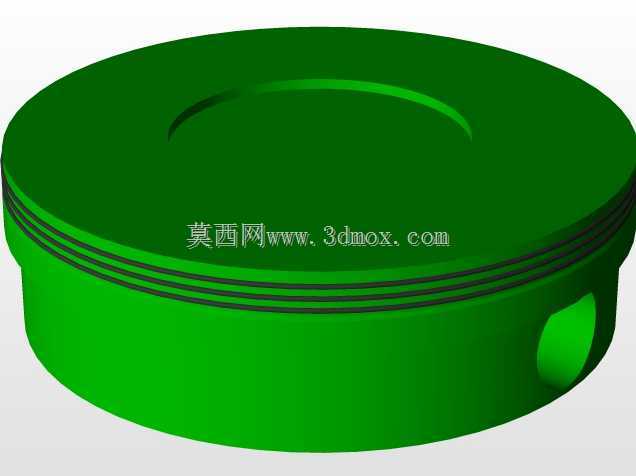

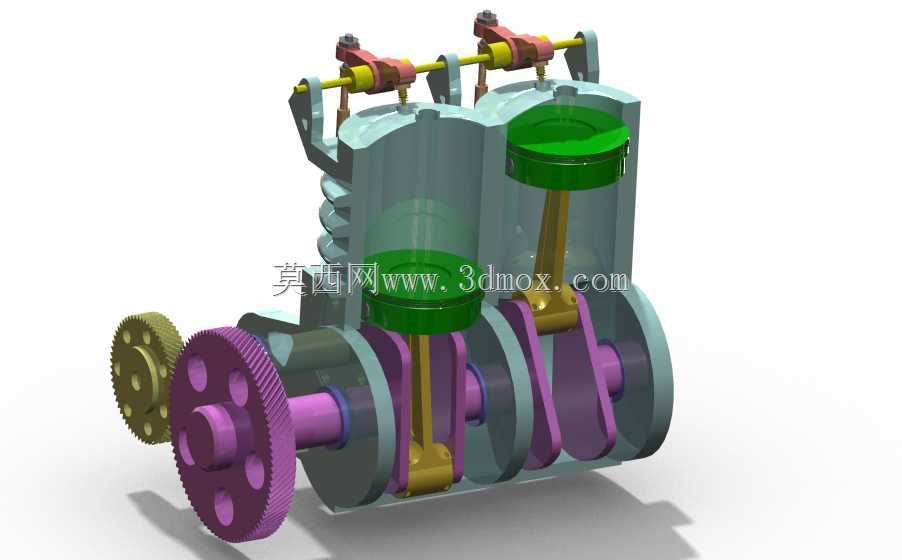

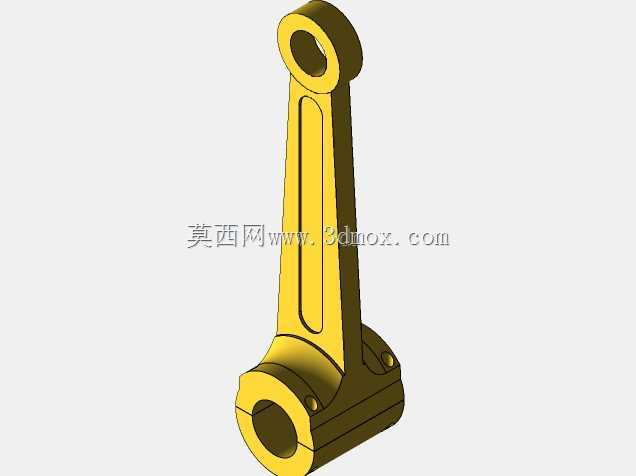

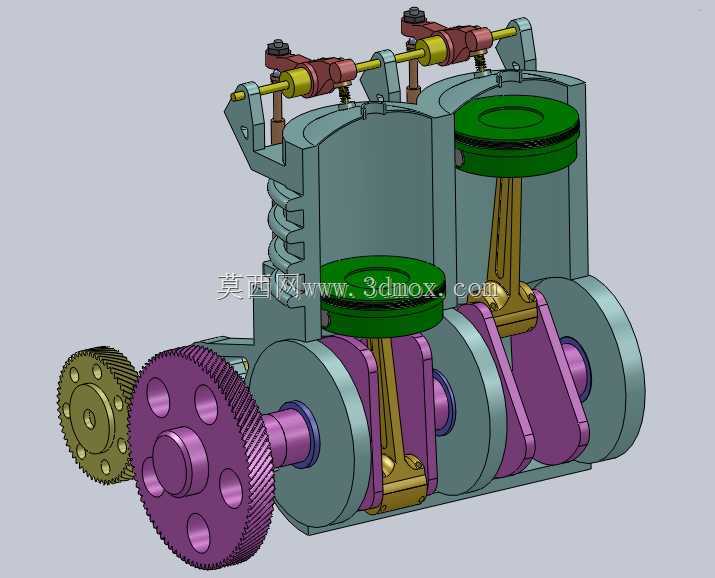

  模型完整呈现了曲柄连杆机构的全部核心部件:两个活塞通过活塞销与连杆小头连接,连杆大头采用剖分式结构抱合在曲轴的连杆轴颈上,曲轴采用整体式锻造结构的简化呈现,主轴颈与缸体主轴承座的配合位置预留了标准安装间隙,曲轴输出端集成了正时齿轮与动力输出齿轮,其中大直径的斜齿正时齿轮负责驱动配气机构,保证气门开闭与活塞行程的正时匹配,齿轮的齿形参数按照标准模数设计,啮合侧隙控制在合理范围,避免传动过程中出现冲击异响。活塞部分采用了典型的内燃机活塞结构,顶部为平顶设计适配燃烧室构型,裙部预留了活塞环安装槽位,可对应装配气环与油环实现气缸密封。

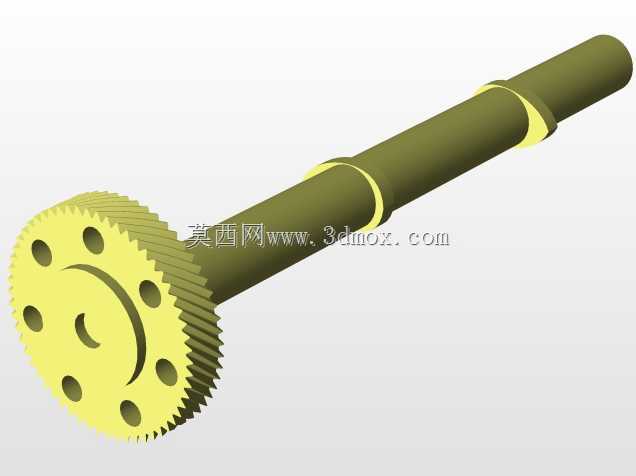

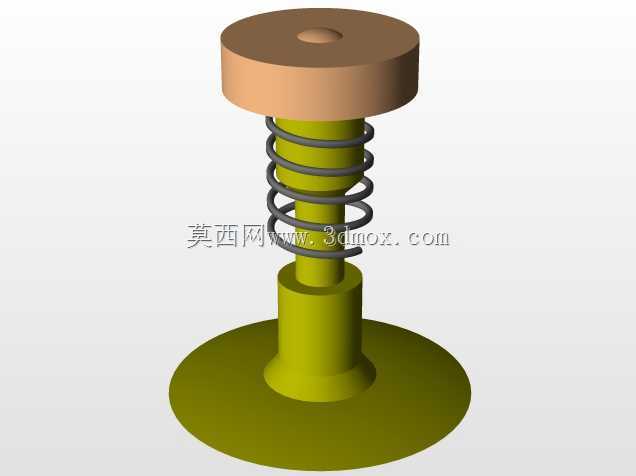

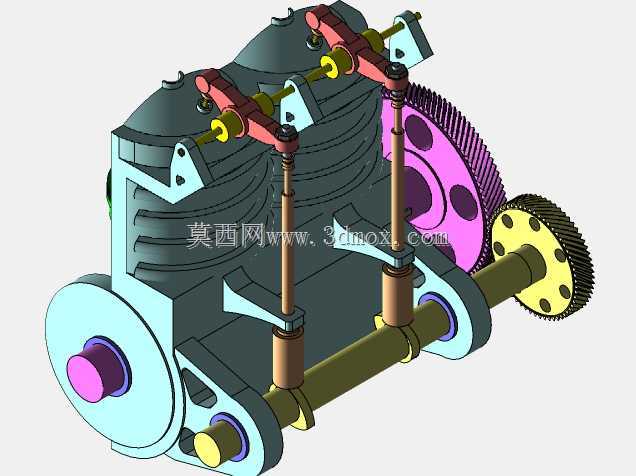

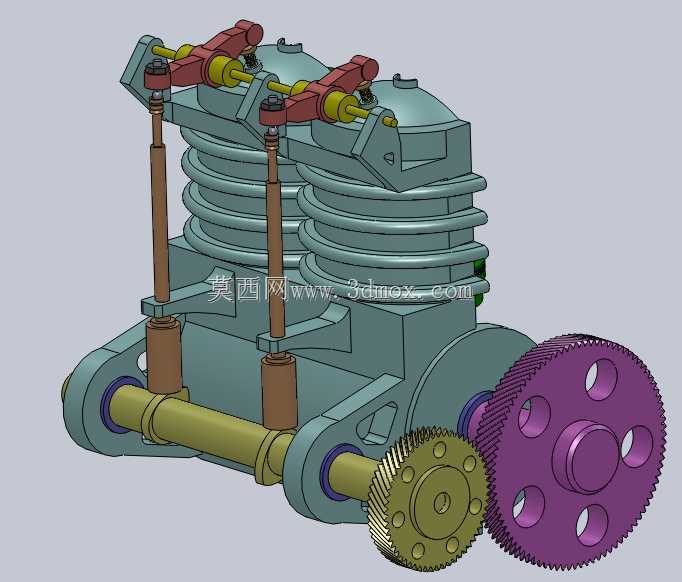

  缸体部分采用直列并列双缸布局,两个气缸的中心距按照紧凑化原则设计,在保证缸壁足够强度、预留冷却水套空间的前提下尽可能缩小整机宽度,缸体下端与曲轴箱集成设计,主轴承座与缸体为一体化结构,保证曲轴支撑刚度,避免高转速下出现轴系挠曲变形。顶部的配气机构采用侧置凸轮轴搭配摇臂的结构简化呈现,摇臂轴横跨两个气缸上方,每个气缸对应一组进排气摇臂,摇臂通过推杆(模型中简化为上部传动杆件)与曲轴正时齿轮驱动的凸轮轴连接,精准控制进排气门的开闭时机,气门弹簧的结构也做了等比例还原,可直观展示配气机构的复位动作逻辑。

  从安装边界来看,整机的动力输出端位于曲轴前端,也就是模型中紫色大齿轮所在的一侧,输出轴的轴径、键槽位置都按照通用小型动力的标准接口预留,可直接对接离合器、变速箱或者发电机输入轴;缸体侧面预留了安装支脚的连接点位,支脚的螺栓孔位置符合通用小型动力的安装孔距规范,可直接适配现有通用机架的安装位,不需要额外做转接设计。整机的外形尺寸控制在紧凑区间,长度方向以曲轴两端轴承盖为边界,宽度方向不超过两个气缸外侧壁加上摇臂组件的最大外廓,高度方向从曲轴箱底部到摇臂室顶部的尺寸适配小型设备的动力舱布局,不会出现安装干涉。

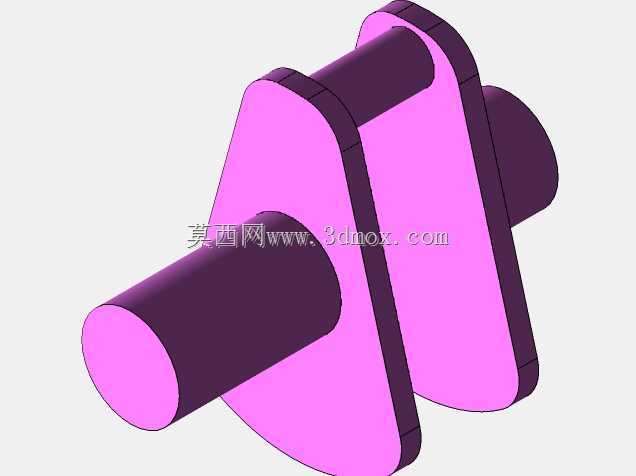

  设计思路上完全遵循内燃机的实际运动干涉校验原则,建模过程中对活塞上下止点位置、连杆摆动角度、曲轴转动全行程的部件间隙做了完整校验:活塞运行到上止点时,活塞顶部与气缸盖的燃烧室预留了合理的压缩余隙,避免碰撞气门;连杆摆动到最大角度时,连杆身与气缸套下沿不会出现剐蹭;曲轴转动过程中,曲柄配重块与曲轴箱内壁、连杆大头都保持足够安全间隙;正时齿轮传动过程中,齿面啮合位置准确,不会出现卡滞。所有运动部件的配合公差都按照实际工程要求做了预留,比如活塞与气缸壁的间隙、曲轴主轴颈与轴承座的间隙、连杆大头与连杆轴颈的间隙,都符合小型内燃机的装配公差规范,可直接用于运动仿真演示,直观展示四冲程循环中进气、压缩、做功、排气四个行程的部件联动逻辑,也可作为结构设计人员拆解内燃机结构、做改型设计的基础参考模型,帮助设计人员快速理解双缸动力的布局逻辑,减少前期方案建模的重复工作量。
