比耶马尼维尔曲柄活塞联动机构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:436054
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构
  • 比耶马尼维尔曲柄活塞联动机构

  这套曲柄活塞联动结构,核心是实现旋转运动与直线往复运动的双向转换,在小型动力输出、流体输送类设备里应用十分广泛,比如小型空压机、低压计量泵、教学演示用动力原理样机,都会用到同原理的传动构型。做这套结构的三维建模时,最先要敲定的是曲柄回转中心与活塞运动轴线的相对位置,这直接决定了活塞的行程长度,也会影响整个传动过程的受力角度——如果偏心距设置过大,连杆摆角会超出合理范围,运行时侧向分力会大幅增加,不仅会加剧活塞与缸壁的磨损,还会带来不必要的振动,实际工程里一般会把连杆最大摆角控制在15度以内,平衡行程需求与传动效率。

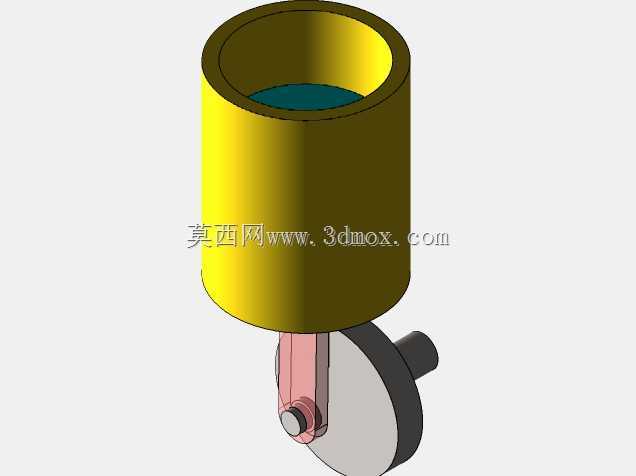

  从结构组成来看,上部的圆柱缸筒是活塞的运动导向边界,内壁的粗糙度、圆柱度公差直接决定了活塞运行的顺畅度,建模时要预留出活塞环、密封件的安装槽位,不能只做光面的空心圆柱;下部的曲柄轮通过偏心销轴与连杆连接,连杆采用双片式夹装结构,相比单片连杆,这种结构的受力对称性更好,运行时不会产生额外的侧向扭转力矩,销轴位置要做润滑脂注油通道的预留,实际加工时这个位置会加装铜套来降低转动摩擦,延长部件使用寿命。

  安装边界上,这套结构的固定基准是下部曲柄轮的两侧支撑轴径,安装时要保证两个支撑轴的同轴度公差在0.02mm以内,否则曲柄转动时会出现卡滞;缸筒的安装法兰要与曲柄回转中心保持垂直,垂直度偏差过大会导致活塞运行时出现偏磨,严重时甚至会出现活塞卡死的故障。实际选型适配时,要根据输出端的负载大小调整曲柄销的直径、连杆的截面厚度,缸筒的内径尺寸直接对应活塞的有效作用面积,如果是用于泵送类设备,缸径大小就决定了单行程的介质输送量,需要匹配目标流量参数来确定。

  建模过程中要特别注意运动干涉检查,尤其是连杆运行到上下止点位置时,要确认连杆与缸筒下端面、曲柄轮端面都留有足够的安全间隙,不能出现运动剐蹭;活塞与缸筒的配合间隙要根据选用的材料调整,如果是铝合金缸筒配尼龙活塞,间隙可以控制在0.1-0.15mm,如果是金属活塞配金属缸筒,还要考虑热胀冷缩的影响,适当放大间隙或者增加活塞环的密封补偿结构。这套结构没有复杂的异形曲面,所有部件都是规则的回转体、棱柱结构,加工工艺性很好,普通车铣设备就能完成全部零件的加工,适合用于教学演示、小型非标设备的动力端改装,也可以作为复杂内燃机、压缩机传动结构的原理验证简化模型,帮助设计人员快速验证运动轨迹、受力角度的合理性,减少后续整机设计的迭代次数。
